En efecto aunque parezca increíble , es posible hoy en día construirse por uno mismo un potente amplificador de audio 2.1 por muy dinero (12€) , con la ventaja de que incluso gran parte de la el ectrónica ya estará montada y probada, de modo que sólo necesitaremos hacer las conexiones de alimentación, así como cablear los conectores de entrada y salida.
En esta ocasión ,vamos a ver una placa que cuesta unos 12€ en Amazon en la que básicamente solo hay que alimentar con corriente continua DC entre 12-24 V c on una fuente conmutada actual.
Es interesante destacar usar un fuente conmutada entre 12 y 24V DC de unos 18Amp dada la gran intensidad necesaria, pues sería mucho mas costoso, voluminoso e ineficiente cubrir la alimentación con una fuente convencional regulada basada en el clásico transformador con el puente de diodos , gran condensador y el circuito de regulación.
TPA31XXDD
Como no podía ser de otra manera todo el circuito gira en torno a un CI en este caso un CI de Texas Instruments : la serie TPA31xxD2 T , que constituyen un amplificador estéreo sin filtro clase D de potencia sin filtro con cancelación de AM
Esta familia de CI son estéreo , eficiente, digital y contienen una etapa de potencia amplificador de hasta 100 W / 2 Ω en configuración mono. La alta eficiencia de la TPA3130D2 le permite hacer asimimo dos amplificadores de 15 W sin externo disipador de calor en una PCB de una sola capa. Para obtener mas potencia el modelo TPA3118D2 puede incluso usarse para hacer un amplificador de e 2 × 30 W / 8 Ω sin disipador de calor en un doble PCB de capa. Si se necesita una potencia aún mayor, TPA3116D2 llega a los 50 W en stereo sobre 4 Ω con un pequeño disipador de calor unido a su lado superior PowerPAD , como vemos en la imagen. de arriba
El circuito avanzado de oscilador / PLL TPA31xxD2 emplea una opción de frecuencia de conmutación múltiple para evitar interferencias AM lo cual logra junto la opción maestra o esclava, sincronizar múltiples dispositivos.
Los dispositivos TPA31xxD2 están completamente protegidos contra fallos con protección contra cortocircuito y protección térmica, así como sobretensión, subtensión y protección DC de modo que los fallos se informan a la procesador para evitar que los dispositivos se dañen durante condiciones de sobrecarga.
Resumidamente estas las características de este CI:
- Amplio rango de voltaje: 4.5 V a 26 V
- Operación Eficiente Clase-D gracias a esquemas de modulación avanzada ,consiguiendo mas del 90% de eficiencia energética combinada con bajo
pérdidas de inactividad que reducen en gran medida el tamaño del disipador de calor. - Múltiples frecuencias de conmutación : Cancelación AM, Sincronización maestro y esclavo , con frecuencias de conmutación de hasta 1,2 MHz
- Arquitectura Power-Stage de retroalimentación con alta PSRR que reduce los requisitos de la fuente de alimentación
- Límite de potencia programable
- Entradas diferenciales e individuales
- Configuraciones modo estéreo y mono con mono filtro simple3
- La fuente de alimentación única reduce el conteo de componentes
- Circuitos integrados de auto-protección que incluyen Sobre-tensión, bajo voltaje, sobre-temperatura, DCDetect,y cortocircuito con informes de errores
- Rango de temperatura ambiente :-40 ° C a 85 ° C
- Paquetes térmicamente mejorados
- DAD (almohadilla HTSSOP de 32 pines)
- DAP (almohadilla HTSSOP de 32 pines)
Configuración Stereo
La familia TPA31xxD2 se puede conectar en modo STEREO permitiendo hasta 50W de potencia de salida por cada canal
La configuración típica usa 4 conexiones independientes para las salida de los altavoces y dos entradas con masa común .

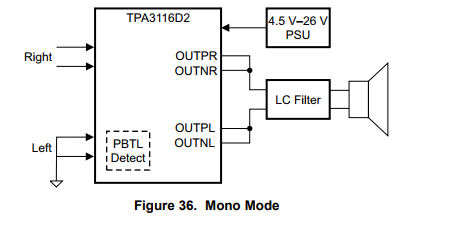

Configuracion en MONO
La familia TPA31xxD2 se puede conectar en modo MONO permitiendo hasta 100W de potencia de salida.
Esto se consigue conectando INPL e INNL directamente a tierra (sin condensadores), lo cual configura el dispositivo en modo Mono durante el momento del arranque
Tambien hay que conectar OUTPR y OUTNR juntos para el terminal de altavoz positivo y OUTNL y OUTPL juntos para el pin negativo
Finalmente la señal de entrada analógica se aplica a INPR e INNR.

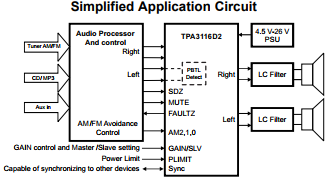

En el siguiente esquema vemos el circuito;
Puede descarga del datasheet del CI en http://www.ti.com/lit/ds/symlink/tpa3116d2.pdf
Solución comercial
Una solución 2.1 q ue podemos comprar ya montada se basa en usar dos CI:
- U1 TPA3116D2 en modo maestro 400 kHz, BTL, ganancia si 20 dB, límite de potencia no implementado.
- U2 en Esclavo, ganancia del modo PBTL de 20 dB. Las entradas están conectadas para entradas diferenciales.
Es decir usamos dos CI , uno para c omponer la salida stereo de 50+50W para dos canales de audio y un segundo CI en configuración mono para entregar un tope de potencia de 100W

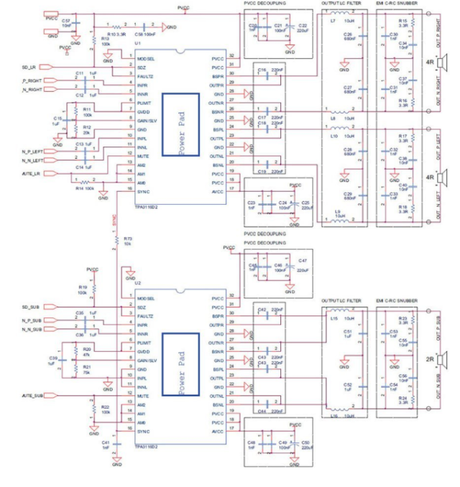

El esquema del montaje es el siguinte:
Alimentación del circuito
En cuanto los requisitos de suministro de energía para el TPA3116D2 consisten en un suministro de mayor voltaje para alimentar la salida etapa del amplificador de altavoz. Varios reguladores en chip están incluidos en el TPA3116D2 para generar voltajes necesarios para el circuito interno de la ruta de audio. Es importante tener en cuenta que los reguladores de voltaje que se han integrado se dimensionan solo para proporcionar la corriente necesaria para alimentar el circuito interno.
Los pines externos se proporcionan solo como un punto de conexión para condensadores de derivación fuera de chip para filtrar el suministro.
La conexión de circuitos externos a estas salidas del regulador puede reducir el rendimiento y dañar el dispositivo. La fuente de alta tensión, entre 4.5 V y 26 V, s uministra la circuitería analógica (AVCC) y la potencia etapa (PVCC). El suministro de AVCC alimenta LDO interno, incluido GVDD. Esta salida LDO está conectada a
pines externos para fines de filtrado, pero no deben conectarse a circuitos externos. (la salida de GVDD LDO ha sido dimensionado para proporcionar la corriente necesaria para las funciones internas pero no para la carga externa)
Dada las características de estos CI ,por tanto podemos alimentarlos con batería 12 o 24V o bien una fuente conmutada de 12-24V de al menos 15 Amp ( con un consumo máximo típico 7.5 Amp)
A la hora de hacer las conexiones , solo necesitamos conectar la alimentación externa de 24V de al menos 15Amp bien por el jack (masa al negativo) o bien a la ficha de conexiones que hay justo al lado del conector de alimentación ( mucho cuidado con equivocarse de polaridad)
Conexiones

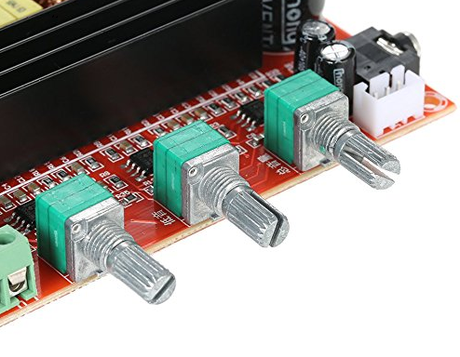

La conexiones del circuito no pueden ser mas simples ya que la placa en si mismo ya integra los controles individuales de los tres amplificadores de forma individualizada

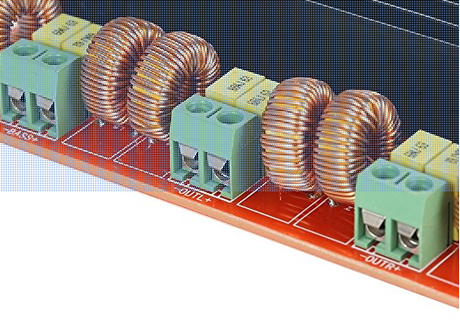

Los conectores de los altavoces simplemente los conectaremos a las salidas en la regleta marcada como BASS, OUTL y OUTR
Aunque pueda parecer relevantes , también aquí se debe respetar escrupulosamente la polaridad de las conexiones a los altavoces pues si uno se equivoca los altavoces funcionaran en contrafase.
Respecto la entrada de audio es stereo bien por un jack de 3 1/2″ stereo o bien con un conector macho que hay junto al propio jack.
Respecto al acabado de la caja , ni decir tiene que q ueda sujeto a la creatividad de cada persona, como por ejemplo reciclando alguna caja de antiguo equipo obsoleto , integrada en los propios altavoces o por ejemplo impresa en 3D....¿se anima a construir su propio amplificador de audio?
Las características de este modulo son:
- Tensión de alimentación: DC 12-24 V
- Chip: TPA3116 *
- Tipo 2 Cadena de 3: Channels (canal derecha, canal derecha, subwoofer)
- Potencia de salida: 50 *1 *2 RMS subwoofer sobre 8 ohmios
- Gama respuesta en frecuencia: 14-100 KHz
- SNR 100dB de frecuencia: conmutación: 1,2 MHz
- Tamaño PCB 100 cm *70 *%2F 30 mm **3,94 2,75 1,18in (la + W H)
1 *2,1 canales bordo de amplificador de audio
