Área de un objeto o polilínea en Autocad

Medir el área en Autocad es una tarea sencilla que normalmente realizamos cada vez que diseñamos un proyecto, pero hay varias formas de medir el área del dibujo, en este post os vamos hablar de la forma más rápida y sencilla de hacerlo.

Hace ya un tiempo en el post de Medir área en Autocad explicábamos una forma de realizar la medición del área de un dibujo, en este post vamos a explicar cómo medir un área de un objeto o contorno, es una forma más sencilla y rápida, pero lo mejor es que es más precisa.
Medir área en Autocad

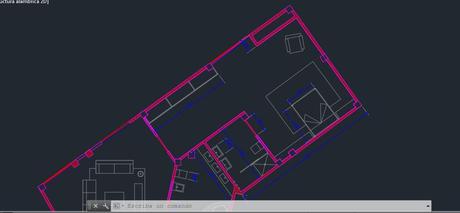

Para empezar tendrás que convertir o dibujar el contorno de la zona a medir en una polilínea, en nuestro caso hemos dibujado una polilínea del contorno de cada estancia de una planta del apartamento que vemos en la imagen inferior. Mediremos el área del dormitorio.

Ahora hay que activar el comando ÁREA, puedes escribir directamente en la BARRA DE CONADO – ÁREA o también escribir en la BARRA DE COMANDO – AA y pulsar INTRO.

Mediante la barra de comando Autocad nos pregunta que precisemos el primer punto de esquina u objeto, añadir área, sustraer área. Para este caso elegiremos OBJETO que será nuestra polilínea, por lo que escribiremos en la barra de comando la letra O y pulsamos INTRO.

Ahora nos pide que designemos objetos, SELECCIONAREMOS LA POLILÍNEA que delimita el dibujo, en nuestro caso seleccionamos la del dormitorio.

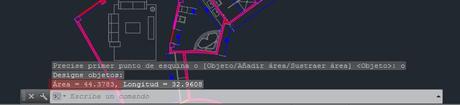

Automáticamente Autocad te dará el área y el perímetro del contorno.

Como has podido comprobar es una forma más rápida y precisa de saber el área de una estancia, objeto o cualquier cosa que dibujemos en Autocad mediante polilíneas.
