En el ejemplo que hoy vamos a ver d el fabricante italiano Supratech , un estupendo reproductor multimedia con pantalla TFT de 7″ rato que incluye lector de DVD, entrada USB y doble sintonizador de TV y FM. Este modelo además este puede visualizar video en múltiples formatos ( mpeg-1/mpeg-2/mpeg-4/divx 9) asi como audio en formatos habituales ( cd/mp3/wma) e incluso fotos con extensión jpeg.
Respecto a la potencia de salida tampoco está mal pues llega a unos 2×30 w rms que consigue reproducir gracias a dos bafles exteriores de madera de doble vía(agudos y medios/graves),
Y ahora viene el tema de las conexiones, pues cuenta con conexiones de salida de a/v rca/s-video/yub/euroconector/auriculares/spdif(digital) y las correspondientes de entrada de antena de TV y FM pero como decía al principio de este post , no han añadido entrada de audio alguna ( de hecho solo hay salidas de audio y video ) , lo cual es un problema si queremos usar este para reproducir sonido desde una fuente exterior
Aunque la mejora la vamos a hacer con el modelo Suprasound Thalia de Supratech , esta mejora es extensible a cualquier otro dispositivo de audio que cuente con un sintonizador de FM en un módulo aparte el cual d ebería para esta mejora contar con un sintonizador de FM en un módulo aparte blindado
Bien empecemos desmontando el equipo de audio que como podemos ver en la siguiente imagen es un módulo aparte blindado
Como vemos queda claramente visible al desmontar la carcasa en la parte trasera en la parte derecha de abajo, que seria justamente en la parte trasera donde se conectaria la antena de FM
Bien , este tipo de módulos receptores integrados de FM que suelen llevar equipos de audio de cierta calidad , suelen usar varios conectores para la alimentacion , señales de control y la salida de auddio ( en este ejemplo precisamente usa dos ) . Por tanto , iremos precisamente en uno de ellos donde este la salida de audio analogica , el cual es claramente distinguible por el tipo de cable que es coaxial stereo ( malla, blanco y rojo )
Pues bien, cómo querido lector podría inferir , la mejora consiste( o "hack") precisamente en capturar ese cable coaxial para poder introducir la señal de audio externa por ahí cortando lógicamente la salida de FM dado que introduciría mucho ruido . Hay una condición extra también importante : y es que vuelva a estar disponible la radio FM siempre que desconectemos la señal externa
Cómo debemos desviar la señal de audio lo podemos hacer en la salida del tuner de FM o en la entrada de la placa base ( ambos unidos por un cable coaxial y varios hilos auxiliares ) ,pero por simplicidad en vez de hacer la mejora sobre el tuner, lo haremos sobre el conector de la placa base cortando los tres cablecillos de audio y soldando a estos tres nuevos cables procedentes del Tuner a un jack externo y los del conector de la placa madre nuevamente al jack .
En esta imagen se aprecia como se ha cortado añadiendo dos nuevos cables coaxiales :
Y ahora vamos a ver el problema del jack o conector de audio analógico (" Plug" en inglés para señalar al conector macho, o " Jack" para señalar al conector hembra de este tipo) de señales analógicas se utiliza para conectar micrófonos, auriculares y otros sistemas de señal analógica a dispositivos electrónicos, aunque sobre todo audio. Se le denomina también conector TS ( tip-sleeve, punta-funda), de tipo desbalanceado, o conector TRS ( tip-ring-sleeve, punta-anillo-funda), de tipo balanceado. Los hay en distintas medidas, pero el más popular es el conector de 3,5 mm usado en la mayoría de los smartphones.En dispositivos móviles, donde los auriculares también incluyen micrófono, se denomina conector TRRS ( tip-ring-ring-sleeve, punta-anillo-anillo-cuerpo) precisamente porque lleva una nueva conexión :R,L y micro (además de la masa común).
Es por tanto un conector de audio utilizado en numerosos dispositivos para la transmisión de sonido en formato analógico. Las siglas TS, TRS y TRRS, son el resultado del tipo de conector según su construcción. Hay conectores de varios diámetros:
- El conector original de 6,35 mm (¼″, es decir, un cuarto de pulgada). Año de aparición 1878, usado inicialmente por las operadores de telefonía para intercambios de líneas. Más tarde se usó para conexión de instrumentos musicales y micrófonos con amplificadores.
- El miniaturizado de 3,5 mm (aproximadamente ⅛″): es el tipo de conector más utilizado, usado para la salida de auriculares en dispositivos portátiles, como reproductores de mp3. Apareció en 1964 aunque su popularidad creció con la aparición la radio EFM-117J de Sony en 1979. Este diámetro de conector es también conocido informalmente como "minijack". Por su facilidad de localización , es este el conector que precisamente usaremos en este montaje
- El conector de 2,5 mm (aproximadamente 3/32″): es el jack menos utilizado, también en dispositivos pequeños.

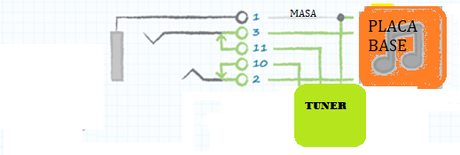

Bueno, pues sabiendo donde están las conexiones y el conector a emplear ( hembra de 3. 5mm stereo ) ya solo nos queda conectar los 4 cablecillos junto con la masa al jack . Obsérvese en el esquema que cuando el conector esta en reposo las dos señales de audio tienen continuidad desde la placa base al módulo receptor , por lo que si no conectamos nada aquí el equipo de audio se comportara como si no hubiese hecho ninguna mejora en el
En el caso de que conectemos un jack macho a nuestro conector como vemos la señal de tuner queda interrumpida pasando ahora la señal externa a la entrada de audio de la placa madre reproduciendo en el equipo de audio ( lógicamente la fuente de entrada deberá ser FM )
Para añadir el jack simplemente agrandamos con una lima una ranura lo suficiente para que quepa el jack

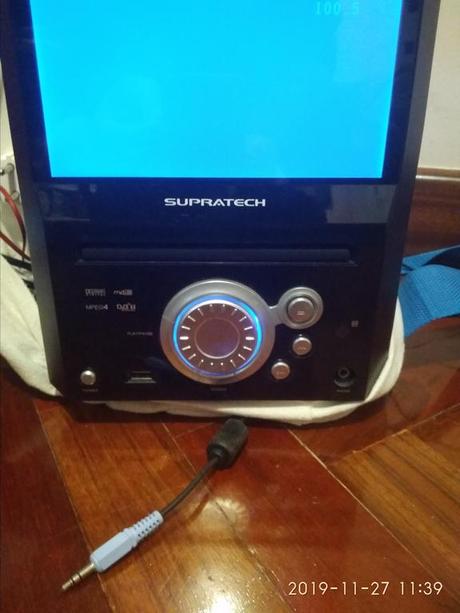

Y hecho el orificio y soldado los 4 cablecillos coaxiales ( las masas todas unidas ) solo queda atornillar el jack hembra al chasis y por último conectar un cable stereo a este y a una fuente de señal ( por ejemplo nuestro smartphone) , seleccionar la fuente de origen FM ( en el equipo ) y ya solo reproducir nuestro tema favorito .
Y por cierto ,en algunos modelos ( como en este del análisis de Supratech) podemos apagar la pantalla desde el mando con desde una tecla especifica ya que no sera necesario que el TFT esté encendido mientras lo usamos como amplificador de audio
Integración de nuevos altavoces
Puestos a mejorar , si cuenta con altavoces reciclados de otros equipos , en este modelo hay espacio suficiente para colocar los altavoces de forma interna p ara que podemos usar este equipo sin tener que ir dependiendo de los molestos y pesados bafles
En este modelo en la parte trasera hay espacio para colocar un altavoz elíptico de 30W reciclado de un viejo TV
Fijamos con tornillos este al chasis y el cable lo haremos pasar la bandeja del DVD sacándolo al exterior por una ranura para conectarlo al conector externo de altavoces a uno de los canales.
Para el segundo canal conectaremos dos altavoces en paralelo que fijaremos a las ranuras del fondo del panel inferior ( en este modelo precisamente también tiene dos filas de ranuras de ventilación longitudinales ) y el cable lo sacaremos al exterior por una ranura para conectarlo al conector externo de altavoces del otro canal
Como vemos en esta última imagen , en realidad la modificación es muy pequeña en si ,pero está claro que añadirle una entrada de audio externa e incorporar los altavoces internamente , hace que podemos sacarle mucho partido pues podemos dar un nuevo uso al equipo
