Cómo reparar una TV LCD con leds

Pues en efecto tanto los  TV como los monitores  LCD  por diversos motivos pueden averiarse justo en el sistema de reto-iluminación, bien en los circuitos de los balast    que suelen  fallar bastante por las altas intensidades que manejan,   o  bien en los propios tubos , ambos con idénticas consecuencias: no habrá  imagen,  pero en cambio si habrá sonido. En todos los casos, para comprobar que en efecto  falla  la reto-iluminación, la forma de proceder para comprobarlo es iluminar con una fuente de luz exterior  (  ha ser posible en  oscuridad) el propio LCD con el foco de luz : en ese caso, debería verse en la zona iluminada la imagen ( aunque difusa y con muy pobre contraste ), señal de que toda la electrónica de vídeo funciona y solo falla la iluminación posterior del panel lcd En caso de no encontrar repuestos de balast o de lo propios tubos una solución económica puede  ser  usar tiras flexibles SMD LED No-Impermeable 5050 DC12V, veamos  los pasos  para  usar esta ingeniosa solución:

Paso 1: Desmontar TV LCD

Desmontar por completo el  TV LCD para reemplazar Backlight  usando  lógicamente  herramientas apropiadas y procurando no olvidar  o perder las conexiones entre los diferentes módulos.

 Paso 2: Antes de los  LED

Retire el tubo de luz de fondo antiguo , asi como su electronica  asociada  antes de preparar los leds

Paso 3: Trabajo con SMD LED 5050 12v

!Divida y vencerás como su requisito!

En este ejemplo   se esta reparando  una Pantalla LCD  de  22 “,  que requirió una tira de 50 cm en cada lado (superior / inferior), lo cual en total suponen 1 metro  de tira de leds.

Al extremo  de la tira de leds   debemos soldar  un par de cables  respetando la polaridad.

Paso 4: Antes de poner SMD LED

Las tiras  de led suelen ser auto-adhesivas    , así que retire el plástico protector por  la cara adhesiva, antes  de proceder  a la colocación de esta , cortando con unas tijeras normales sólo  por las lineas marcadas  a tal efecto

Paso 5: Cómo poner SMD LED

Para pegar la tira  SMD LED ,use una  herramienta para asegurarse que queda bien fijada la tira

Paso 6: Cómo encender luz de fondo?

Encender  la  de luz de fondo no es gran problema con un alimentador externo de 12V  DC  , pero hay un problema cada vez que se necesita ,para activar manualmente la potencia de encendido / apagado ( eso seguro  que no se ve tan bien).

La  solución pasa  simplemente alimentarlo desde la placa  ATV donde  usted puede encontrar fácilmente la externalización de + 12v y GND que suele ir bien marcado en la placa madre.

Paso 7: Antes de volver a montar!

Deba  asegurarse  de que no ha perdido conectividad y asegurarse de que funciona- En caso contrario compruebe todas  las conexiones pues podría haberse qusdado algunas conexión sin montar

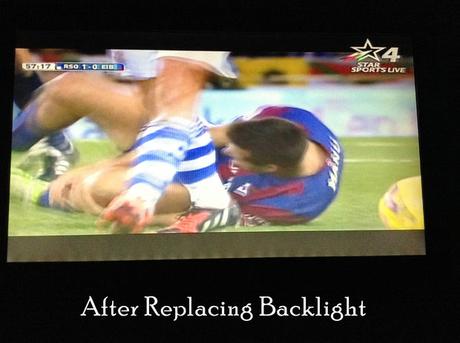

Paso 8: Ultimo Paso!

Ya sólo queda  Montar su tv lcd y disfrutar.
