Construcción de un pc casero

Por Soloelectronicos @soloelectronico
Muchos usuarios ven sus ordenadores como una caja negra : se aprieta un botón, suena un pitido , aparece el logon en la pantalla y tras introducir nuestra clave ya podemos empezar a usarlo ... Hasta ahí nada anormal.. porque muchos nos se atreven a hurgar en su interior (ni siquiera para limpiarlo), dado que existe el riesgo de averiarlos , en parte porque quizás desconocen la composición y funcionamiento de su sistema , pero en realidad es mucho más simple de lo que pueda parecer , tantos es así que un ordenador tiene pocos misterios y el montaje del mismo es bastante sencillo pues en realidad, los propios fabricantes son los que se han encargado con el tiempo de facilitar el montaje de componentes, de manera que cometer errores es complicado (aunque siempre habrá quien los cometa, por supuesto). Construcción de un pc casero

Lo principal a la hora de comprar los componentes de un ordenador es saber qué necesitamos para que éste funcione

Lo componentes básicos son los siguientes:

  • Un procesador(CPU, Central Processing Unit)
  • Una placa base que sea compatible con el procesador que queremos (MB, MotherBoard).
  • Memoria RAM compatible con la placa (RAM, Random Access Memory).
  • Un disco de arrnaque (HDD, Hard Disk Drive).
  • Una fuente de alimentación(PSU, Power Supply Unit).
  • Una caja o carcasa.

Placa base y procesador

Bajo el supuesto de reducir el precio al máximo se hace necesario seleccionar una placa tipo ALL in ONE que a ser posible incluya el procesador y la refrigeración del mismo y al mismo tiempo que ofrezca el máximo rendimiento

La Asrock 90-MXB450-A0UAYZ es una placa Base que incluye ya soldado el procesador Intel J3455m, Soc (J3455) con su radiador incorporado por lo que no nos podremos equivocar a la hora de elgir el micro o de colocarlo en la placa pues ya esta todo montado.

El montaje del procesador es la parte más delicada de todo el proceso de montar el ordenador. Es un componente que no admite errores al manejarlo y al instalarlo aunque sin embargo, su instalación es de lo más sencilla, pero si no se hace correctamente estropearemos la placa y el propio procesador , por lo que si compramos esta placa , el funcionamiento está asegurado ya que no hay ningún tipo de riesgo

Por lo demás esta placa cuenta con 2 ranuras ddr3 (So-Dimm) ampliable hasta 16gb, varios conectores de video (Vga+Dvi+Hdmi) ,conexion de red Gblan, 2 conectores sata3, y 1 conectores usb3. Esta placa con micro en realidad es un modelo muy económica (76€) por lo que es compresibles que su uso está orientada a ofimática ,reproductor doméstico de bajo coste, media center , servidor de medios, servidor de discos ,nas , etc .

Este procesador de 64 bits lleva instrucciones de los procesadores modernos pero con menos potencia, con lo que supera en ciertas tareas a procesadores de generaciones anteriores en teoría superiores.

Construcción de un pc casero

Memoria

Tenemos que mirar que tipo de memoria acepta, en este caso si elegimos la placa comentada esta memoria es ddr3, asi que si ese módulo se compone de chips de samsung es ddr3 y lo siguiente ser mirar el rango de frequencias que acepta la placa ( la memoria es ddr3 1600Mhz).

Por ejemplo el modulo DDR3 Non-ECC CL11 modelo Kingston KVR16N11S8/4 que ofrece una Memoria RAM de 4 GB en un modulo DIMM 240-pin, 1.5V con frecuencia 1600 MHz nos serviría ( se puede comprar por unos 23€)

Construcción de un pc casero

Las memorias Kingston están testeadas y han sido diseñadas y comprobadas con arreglo a las normas JEDEC, que permiten comprar memoria de acuerdo con las especificaciones.

Con un modulo de 4GB debería bastar al menos para usos "normales"

Disco de arranque

Es fundamental proporcionar un medio de arranque donde instalar el S.O, Tradicionalmente estos medios se solía soportar el arranque por discos duros ( e incluso por discos extaibles ) , pero hoy en día un disco sólido SSD es diez veces más rápido que un disco duro convencional, lo cual le permite ofrecer un mayor rendimiento, potenciar la multitarea y agilizar el funcionamiento del sistema.

Estos discos equipadss con controladores avanzados permiten alcanzar velocidades de lectura y escritura de hasta 500 MB/s y 450 MB/s ,

Ademas de ser más fiables y duraderas que un disco duro, al estar compuestas de memoria Flash. No incluyen piezas móviles, por lo cual las probabilidades de avería son menores que los de una unidad mecánica. Por otra parte, la ausencia de estas piezas permite un funcionamiento más silencioso sin acumulación de temperatura. Su resistencia a sacudones y vibraciones las hace ideales para portátiles y otros dispositivos informáticos móviles.

Por lo tanto hoy en dia la opcion preferida , deberia de ser un disco SSD por la rapidez en el arranque, la carga y la transferencia de archivos, la mayor fiabilidad y resistencia que un disco duro asi como las diversas capacidades disponibles hoy en dua , con suficiente espacio para aplicaciones o para sustituir un disco duro

Construcción de un pc casero

Al contrario de lo que se piensa , estos discos han bajado espectacularmente de precio pues por unos 22€ podemos comprar un disco SSD Kingston de 120GB

Fuente ATX

De un tiempo a esta parte se han popularizado las fuentes de alimentación modulares, caracterizadas por no llevar los cables de alimentación conectados permanentemente a la fuente; se conectan en sockets únicamente los que vayamos a utilizar, lo cual da un aspecto más ordenado al sistema ya que no quedan cables colgando sin usar pero en última medida la opción de seleccionar una fuente deberia ir guiada por el número de componentes que vamos a conectar así como el nivel de ruido que estamos dispuestos a soportar

Las fuentes llevan varios tipos de conectores:

  • 20 (o 24 en PCIe) pines, a conectar en la placa madre (toma principal de corriente de la placa).
  • 4 u 8 pines, a conectar en la placa madre (toma de corriente del procesador).
  • Conectores SATA para el disco de arranque o una unidad extraible.

Por ejemplo una referencia de fuentes de calidad es la marca TACENS , nos ofrece fuentes de 500W silenciosas por unos 14€

Construcción de un pc casero

En concreto el modelo Anima APII500 ispone de un ventilador Tacens ultrasilencioso de 12 cm y 14 dB con control de velocidad térmico inteligente y un sistema antivibraciones, que reduce notablemente el nivel sonoro de la fuente. Su potente tecnología de rail único de 12 V la capacitan para un rendimiento extremadamete estable y potente. Ademas ofrece una gran adaptabilidad pues la fuente de alimentación incluye unos cables largos para una mayor compatibilidad( 1 x 20+4 PIN / 1 x CPU 4 PIN/ 2 x SATA/ 2 x Molex 4 PIN/ 1 x FDD).

Montaje

Bien, una vez que tenemos la placa con el procesador , la memoria , el disco SSD y la fuente ya es hora de ponerse en marcha para probar el funcionamiento del conjunto

Los conectores de alimentación llevan todos posición, definida ésta sea por lengüetas de sujección, forma o tamaño. Si no entran en una posición, se deb asegurse de estar introduciéndose bién. No los fuerze porque si por mal uso se suelta uno de los cables puede generar un cortocircuito que dañe el sistema de manera irreparable. También es aconsejable, cuando haya tormenta, apagar el ordenador y desconectarlo de la toma de la pared porque si cae un rayo en la casa, se freirá absolútamente el ordenador.

Empezaremos fijando la fuente ATX a la caja con tornillos. En este caso , como se puede ver en la imagen , la caja es una simple caja de plástico de zapatos reciclada para esta ocasión precisamente buscando ocupar el mínimo espacio ( y también el mínimo costo)

Construcción de un pc casero

Lo siguiente es colocar el disco SSD con unas pletinas fijadas a la caja de plástico con tornillos y con su dos correspondientes cables de alimentación y de SSATA.

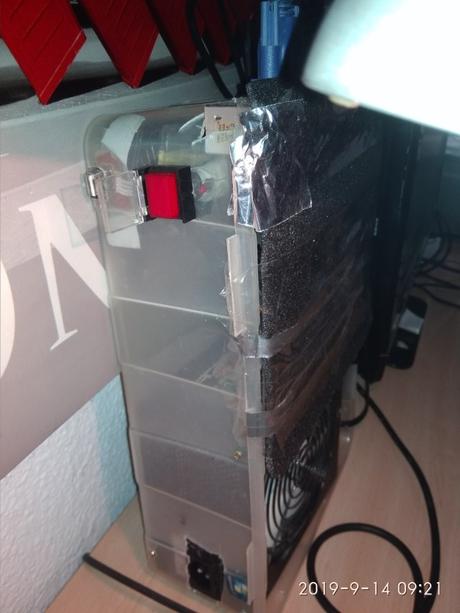

Enseguida deberemos conectar el pulsador de encendido ( normalmente abierto ) . En esta ocasión se ha optado por un pulsador con tapa de seguridad en parte por dar un toque distinto

Asimismo no nos debemos olvidar del led de power , que en este caso lo hemos colocado encima del propio pulsador

Construcción de un pc casero

Este es el resultado del montaje de la fuente , el SSD , el pulsador , el led de power y dos cables rojo/negro de 12V y 5V que vamos a sacar al exterior para otros usos.

Construcción de un pc casero

Los dos cables rojo/negro los conectaremos a la salida de la fuente de 12V y 5V ( que mediremos con un polímetro ) de cualquier conector libre de disco por ejemplo .Una vez conectados esos cables , las vamos a sacar al exterior para otros usos con dos conectores ( por ejemplo del tipo RCA) .En nuestro ejemplo, es relevante este conector para alimentar eléctricamente un l monitor reciclado de un all in one ( como vimos en este post)

Construcción de un pc casero

Ya solo nos queda conectar los cables de energía a la la placa madre ,el cables de buzzer , la salida SSATA al disco SSD ( y su correspondiente alimentacion) y al ser posible un conector USB extra que también fijaremos a la caja

Asimismo conectaremos al menos un módulo de memoria

Construcción de un pc casero

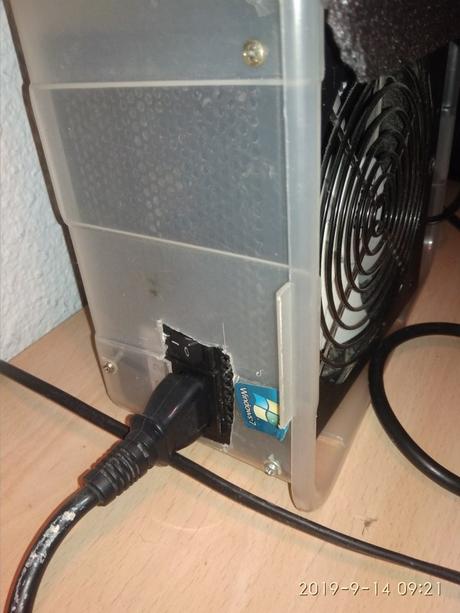

Para que nos quepa en la caja y sobre todo sean accesibles las conexiones al exterior deberíamos mecanizar la caja de plástico con un objeto cortante ( en la foto el corte desde luego deja mucho que desear)

Construcción de un pc casero

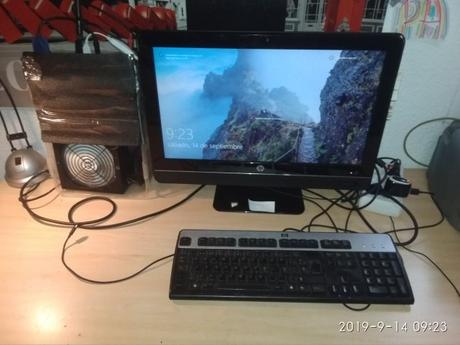

Pondremos la tapa y ya finalmente ya tenemos el resultado final

Construcción de un pc casero

Si el disco no es de otro equipo necesitaremos una unidad extraible que sea de autoarranque donde hayamos guardado la imagen de nuestro sistema operativo favorito

Construcción de un pc casero

A RRANCAR SISTEMA.

Ahora que ya hemos acabado el montaje de nuestro nuevo ordenador y, tras quedarnos unos segundos (o minutos, si quereis) mirándolo embobados, vamos a arrancarlo por primera vez. Antes que nada, volveremos a comprobar que las tomas de datos y de corriente de todos los componentes que las requieren son firmes y están en correcta posición.

Una vez hemos hecho estas comprobaciones, procederemos a conectar el monitor a la salida de la tarjeta gráfica, el teclado, el ratón y el cable de corriente a la toma de la fuente de alimentación, asegurándonos que el interruptor trasero está apagado. Terminado ésto, encenderemos el interruptor del monitor, el trasero de la fuente y comprobaremos que le llega corriente a la placa madre (si podemos; algunas placas llevan leds que se iluminan cuando a la placa le llega corriente y se apagan cuando no).

Y llega el momento tan ansiado después de tanto trabajo; con mano temblorosa, accionamos el interruptor delantero y:

  • No se mueve nada: Que no cunda el pánico!!! Chequead otra vez todas las conexiones, especialmente las relativas al conexionado de los interruptores frontales de la carcasa: es probale que estén mal conectados.
  • Se enciende pero la placa comienza a pitar: Ello indica que a la placa le falta algún elemento para funcionar correctamente, así que asegúrate que has insertado bien los módulos de memoria y la tarjeta gráfica.
  • Se enciende perfectamente: Sois unos genios!!!

Aún quedaría el setup de la Bios de la placa pero en realidad no es necesario : Un mal comando en la Bios es capaz de desestabilizar todo el sistema.

Ha llegado el momento, ahora que todo funciona parece que correctamente, de volver a poner las cubiertas laterales al ordenador. No se las hemos puesto antes porque suelen producirse algunos problemas al arrancar la primera vez (incluso a mí, después de tantos ordenadores montados, me pasan) y tener que estar quitando y volviendo a poner las tapas laterales es bastante coñazo.

Ya tenemos nuestro nuevo ordenador montado y funcionando. !Y puede hacerlo solo!!! Exige trabajo, pero nada que no se pueda hacer en una tarde tranquila. Espero que este minitutorial os haya gustado y servido de ayuda.
