Diseño de huecos de fachada según CTE DB HR

Por Pmontes
El aislamiento acústico al ruido aéreo de las fachadas y otros componentes de la envolvente del edificio depende de los siguientes factores:
  • Aislamiento de la parte ciega.
  • Aislamiento del hueco.
  • Elementos constructivos que conforman el recinto y que se encuentran conectados a la fachada.
  • Forma de la fachada, existencia de petos, balcones, voladizos.
  • Absorción acústica del recinto.
Entre todos estos factores, el aislamiento acustico de ventanas y cajas de persiana son el factor más determinante.

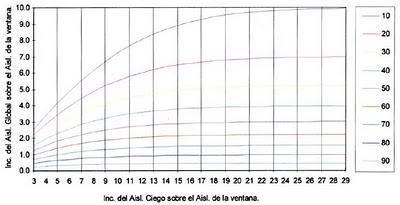

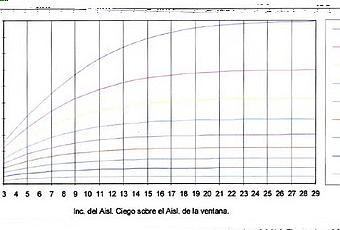

La siguiente gráfica ilustra la influencia que tiene sobre el aislamiento global de la fachada el incremento del aislamiento de la parte ciega sobre el aislamiento de la ventana en función del porcentaje de huecos de la fachada.
Diseño de huecos de fachada según CTE DB HR
Como se puede observar, conforme aumenta el incremento del aislamiento de la parte ciega respecto del aislamiento de la fachada la influencia sobre el aislamiento global de la misma presenta menor importancia.
El documento básico DB HR establece distintos requisitos para el aislamiento acústico a ruido aéreo de las fachadas según el índice de ruido Ld de la zona en la que se encuentra ubicado el edificio. Este valor debe obtenerse a partir de los mapas estratégicos de ruido del municipio.
Los valores de aislamiento acústico a ruido aéreo D2m,nT,Atr requeridos para la fachada oscilan entre los 30 y 47 dBA.
A la hora de seleccionar una ventana para los huecos de una fachada debe tenerse en cuenta el valor del índice de reducción sonora aparente al ruido de tráfico de la ventana a emplear RA,tr. Este valor puede obenerse del Catálogo de Elementos Constructivos (CEC) del CTE o datos aportados por el fabricante.
La siguiente tabla muestra el valor del RA,tr mínimo en función del valor de aislamiento D2m,nT,Atr requerido y del porcentaje de huecos de la fachada:
Diseño de huecos de fachada según CTE DB HR
En cuanto a los tipos de ventanas las no practicables, batientes u oscilobatientes presentan mejores valores de aislamiento a ruido aéreo que las ventanas deslizantes.
Por lo que respecta al tipo de vidrio a emplear, en cristales dobles con cámara conviene emplear espesores de cristal asimétricos para evitar que ambos presenten frecuencias de resonancia similares.
Para los casos más exigentes de aislamiento acústico a ruido aéreo es conveniente el empleo de ventanas dobles en vez de ventanas simples.
El otro elemento a tener en cuenta a la hora de diseñar la fachada son las cajas de persiana. Estos elementos constituyen puentes acústicos que debilitan el aislamiento global de la fachada.
En general, es recomendable optar por sistemas de sombreamiento alternativos a las persianas como pueden ser lamas, mallorquinas, persianas venecianas exteriores, etc..

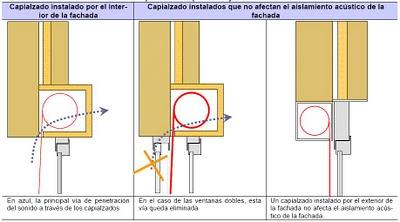

En caso de optar por la utilización de persianas es conveniente optar por capialzados por el exterior de la fachada que no afectan al aislamiento acústico de la misma. A continuación se muestran distintos esquemas de capialzados:
Diseño de huecos de fachada según CTE DB HR
En el caso de optarse de capialzados por el interior de la fachada es recomendable emplear materiales absorbentes en el tambor del capialzado, ya que se consigue incrementar en nos 5 dB el índice de reducción sonora del capialzado.
