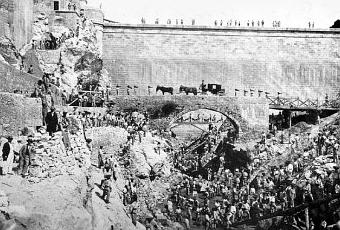

Obras de la Presa del Pontón de la Oliva. Fotografía incluida en el álbum Vistas de la presa y demás obras del Canal de Isabel II de Charles Clifford (1819-1863), publicado en 1858 (BNE).
Hasta principios del siglo XVII, Madrid, a pesar del rio Manzanares, siempre de escasas aguas, y de algún que otro arroyuelo, se bastaba para abastecer de agua potable a su población. Cuando Felipe II decidió instalar la Corte en la Villa y convertirla en capital del reino en 1561, la ciudad no llegaba a las 15.000 almas. Traspasado el siglo XVI ya eran más de 48.000, y la creciente demanda de agua obligaba a realizar constantes búsquedas de reservas. Por aquel entonces, el sistema habitual de abastecimiento era la excavación de pozos para acceder a las aguas freáticas del subsuelo y la utilización de los manantiales cercanos. Su distribución o traída hasta las fuentes públicas se hacía por medio de viajes, de reminiscencias musulmanas, que consistían en canales de fábrica (de ladrillo o piedra) soterrados.
En 1850 Madrid todavía se surtía de agua por medio de estos viajes. El crecimiento de la población y la limitada eficacia del sistema, sumado a los pocos aportes de agua con que contaba la ciudad, especialmente durante el estío, hicieron urgente la necesidad de encontrar soluciones eficientes.
A mediados del siglo XIX, la capital contaba con 77 fuentes públicas con 128 caños. Estas eran utilizadas por la población y por 950 aguadores que repartían al día 663,50 “reales fontaneros” de dotación, medida de la época que equivaldría a 2.151 m³. El “real fontanero” equivalía a 3.245 litros en 24 horas, es decir 135 litros a la hora o cien cubas diarias aproximadamente.
Aunque hubo diferentes proyectos para abastecer de agua a Madrid desde mediados del siglo XVIII, no sería hasta 1848 cuando se aprobase un proyecto provisional de abastecimiento con aguas del río Lozoya. Finalmente, en 1851, Bravo Murillo presentó en las Cortes el proyecto de los ingenieros de caminos Juan Rafo y Juan de Ribera para la traída de las aguas a Madrid del río Lozoya. (Ver: Canal de Isabel II en Wikipedia)
Preparativos
La elección del lugar para construir la presa y el trazado de la conducción de las aguas estaba condicionada por la distancia y el caudal a transportar. Teniendo en cuenta que era necesario mantener un mínimo de pendiente para que el agua llegase desde el embalse a Madrid hubo que proceder a la nivelación geodésica entre ambos puntos. El lugar elegido en el Pontón de la Oliva pareció lo suficientemente elevado para realizar las conducciones con éxito. Los ingenieros Juan Rafo y Juan Rivera pudieron constatar que entre el Pontón de la Oliva y la Puerta de santa Bárbara, donde se ubicaría la estación de recepción de las aguas, había una diferencia de nivel de 95 pies (26,46 metros). Según publicaba El Museo Universal, después de hechos los estudios, la cuenca del Lozoya, por su proximidad a Madrid y por su capacidad, hacía del Pontón la ubicación más conveniente.
El presupuesto del Gobierno para la construcción del canal marcaba como mínimo la conducción de 10 reales fontaneros de agua (0,38 m³/sg.), y en vista de la posibilidad de aumentarlo hasta 60 reales fontaneros (2,25 m³/sg.) se supeditaron las dimensiones del canal a dicho volumen. (El Museo Universal, 30/06/1858, págs. 91-92)
Presupuestos y financiación
En relación a la financiación, los presupuestos realizados por los ingenieros calculaban un desembolso de entre sesenta u ochenta millones de reales para la conducción y distribución del agua. Veinticinco serían para la distribución; siete y medio para los acueductos; ocho para la construcción de las minas y la presa; dos y medio para el depósito en Madrid; y el resto para indemnizaciones, imprevistos, y gastos de administración y dirección de las obras.
Para hacer frente a la inversión del Canal de Isabel II se optó por el método de suscripción pública, que se rentabilizaría en forma de dividendos o bien en cuotas de consumo de agua según el capital aportado.
Para romper la desconfianza la Reina Isabel II hizo una primera aportación suscribiendo cuatro millones de reales, a los que hubo de sumar casi dos más de los restantes miembros de la familia real. El Gobierno aportó dos más y el Ayuntamiento dieciséis.
El 13 de septiembre 1851, hablando de la traida de aguas a Madrid, Mesonero Romanos se quejaba en La Ilustración de la falta de suscriptores al proyecto, lo que impedía incrementar el capital para acometer la obra. Desde que esta suscripción se abrió al público, las aportaciones mencionadas, más otras 103 de grandes capitalistas, aristócratas e inversores anónimos, transcurrido un mes, no habían aumentado en más de un millón de reales los ya conseguidos de treinta y cuatro. (La Ilustración nº 35. Madrid, 1851)
Inicio de las obras
Durante el último trimestre de 1851 se fueron ultimando los estudios sobre el trazado de las conducciones, mientras se realizaban las obras previas para preparar los caminos para el acarreo, acopio de materiales y la construcción de los edificios que servirían de alojamiento para los obreros. Hasta febrero de 1852 no comenzarían las primeras excavaciones.
Caserna presidio del Ponton de la Oliva. Había mil quinientos presidiarios trabajando en la obra. (Foto: Charles Clifford, 1853. Fondo BNE)
“El mayor contingente de operarios estaba constituido por mil quinientos presidiarios. Lucio del Valle, uno de los cinco ingenieros de las secciones y que en 1855 se haría cargo de la dirección de las obras, ya había utilizado reclusos en el tajo de la carretera de Cabrillas, desde donde fueron trasladados al Pontón de la Oliva”.
“Tras obtener la autorización del Gobierno para la utilización de los reclusos, el presidio se dividió en cuatro especialidades: taller de herrería, para trabajos relacionados con las herramientas y accesorios de hierro; taller de carpintería, para los utensilios fabricados con madera; taller de espartería y cestería, para la elaboración de espuertas, cuerdas, cestos de mimbre, aguaderas…; taller de guarnicionería y albardería, para la realización y reparación de arreos y atalajes para el material de transporte”. (Saraiva, Tiago. Ciencia y Ciudad. Madrid y Lisboa, 1851-1900. Ayuntamiento de Madrid, 2005. Págs. 106-108)
Colocación de la primera piedra
“El 11 del mes corriente a las tres y media de la tarde S. M. El Rey, en representación de nuestra querida Reina, salió de su Real Palacio con dirección del Pontón de la Oliva, acompañado de varios señores ministros y altos personajes de su real servidumbre. Pocos días antes el camino de Madrid a Torrelaguna, que dista de la corte nueve leguas, se hallaba en tan mal estado que no podía pasarse sin peligro del carruaje por muchos parajes. Y el de Torrelaguna al Pontón de la Oliva, que se halla a dos leguas cortas de distancia de esta última villa, no era transitable en coche más que en un reducido espacio, y esto con bastante incomodidad.
Pués bien, merced a la actividad de los Directores e Ingenieros de la obra del canal de Isabel II, S. M. El Rey pudo correr las once leguas en menos de cinco horas, y solo tuvo que apearse medio cuarto de hora antes de llegar al Pontón de la Oliva“.
“Al llegar S. M., una música militar tocó la marcha real y se oyeron al mismo tiempo disparos de barrenos para arrancar piedra que imitaban perfectamente el ruido de los cañonazos.
Se procedió en seguida al acto solemne de la colocación de la primera piedra de donde han de derivarse las aguas del canal de Isabel II“.
El acta original de la ceremonia comenzaba así: “En el Pontón de la Oliva, distrito municipal de Uceda, partido judicial de Tamajón, provincia de Guadalajara, en nombre de S. M. La Reina de España Doña Isabel II, S. M. El Rey, su augusto Esposo, colocó la primera piedra de la presa, de donde ha de derivarse el canal que debe abastecer de aguas potables y de riego a Madrid y sus cercanías…” (La Ilustración nº 35. 30/08/1851)
Acto de colocación de la primera piedra en el Pontón de la Oliva. Once leguas (70 kilómetros) separaban el Palacio Real de Madrid del Pontón de la Oliva en tierras de Torrelaguna. Por un despejado y bien dispuesto camino, el rey consorte, Francisco de Asís de Borbón, las recorría el 11 de agosto de 1851 para asistir a la colocación de la primera piedra de las obras del futuro Canal de Isabel II que llevaría el agua corriente a la capital. Como exigía el protocolo para tan histórico acto, el presidente del Consejo de Ministros, Bravo Murillo, entrego al rey un cofre, a modo de cápsula del tiempo, en el que se introdujeron un ejemplar de la Constitución y varias monedas de oro, plata y cobre, que después este enterró en el lugar elegido. “Allí, donde pocos días antes no se veían más que rocas escarpadas en un terreno árido, donde había reinado un profundo silencio, a no escucharse la crriente del río, se veía ese día un lugar de placer, porque por una parte la munificencia de S. M. El Rey había dispuesto que a sus expensas se pusiesen cómodas y vistosas tiendas de campaña, y por otra un gentío inmenso quitaba de todo punto a aquel sitio el triste y severo aspecto que antes presentaba”(La Ilustración nº 35. 30/08/1851)
Filtraciones
Sin embargo, las características del emplazamiento, que inicialmente se valoraron como idóneas, acabaron por mostrarse incompatibles para su función de retener el agua de la presa debido a continuas filtraciones.
Ya en 1855, con las obras prácticamente acabadas, para intentar poner remedio a este grave imprevisto, el consejo de administración del Canal decidió nombrar al ingeniero Lucio del Valle responsable de la dirección técnica de las obras.
Puesto manos a la obra, del Valle acometió una serie de intervenciones encaminadas a obstruir los orificios de entrada y las grietas del vaso de la presa por donde escapaba el agua. Se emplearon miles de sacos de arcilla depositados en la base, que quedarían mezclados con guijarros, arena y cantos rodados arrastrados por el propio rio. Aunque en un primer momento las pérdidas disminuyeron, el remedio se reveló insuficiente.
Como se había observado que las filtraciones se producían por diferentes puntos del suelo de la presa y que la salida del agua siempre se presentaba en la misma zona, a la derecha del cauce del río, la siguiente idea de Lucio del Valle fue intentar obstruir la salida del agua. Para acometer esta tarea fue necesario desaguar la presa con la construcción de una zanja, primero, y de una mina de desagüe más grande, después. A través de galerías realizadas partiendo de las estrechas grietas que se encontraron, los obreros accedieron a taponar con mortero hidráulico todas las fisuras que detectaban. Así hasta toparse con un enorme agujero por el que se perdía una gran masa de agua. Se intentó taponar y se consiguió en parte, aunque el resultado acabó finalmente en fracaso, pues las filtraciones continuaban y el agua siempre acababa por encontrar una salida.
Polémicas
La polémica surgió entonces de la mano del ingeniero de minas y geólogo Casiano de Prado, el cual desde el principio de la obra, en un informe elaborado en 1851 a petición de Bravo Murillo, criticó el emplazamiento de la presa. Casiano de Prado informaba de las características del terreno sobre el que se iba a construir el embalse describiéndolo como formado de “calizas cavernosas atravesadas por conductos irregulares” que podrían dar lugar a filtraciones abundantes. Más adelante también criticaría el procedimiento utilizado para evitarlas.
Casiano de Prado como estudioso de la geología madrileña era conocedor del lugar y sabía de la existencia de numerosas cavidades cavernosas en los alrededores. De hecho, en 1864 en su Descripción física y geológica de la provincia de Madrid recogía la presencia de una importante cueva que se dio en llamar de “El Reguerillo” y que en la actualidad está considerada como el ejemplo más notable de fenómenos kársticos en la Comunidad de Madrid.
Lamentablemente el proyecto, que había costado ciento veintisiete millones de reales en lugar de los ochentamil previstos, estaba ya acabado y el problema de la inutilidad de la presa del Pontón era más que evidente. Esta circunstancia sirvió al geólogo de Prado para hacer valer la importancia de su especialidad que, por tener poca historia, todavía no había sido suficientemente reconocida, abogando por la necesaria interdisciplinariedad en la ejecución de las obras públicas, hasta entonces prácticamente solo en manos de los ingenieros de caminos.
Solemne inauguración
No obstante las esperadas contingencias ligadas a la presa, pero siempre con el apoyo incondicional de la prensa y de la sociedad madrileña, el 24 de junio de 1858 quedaba inaugurado el primer sistema de conducción de aguas del Canal de Isabel II, Pontón de la Oliva incluido. Al acto solemne desarrollado en las instalaciones del primer depósito asistieron la reina Isabel II , el Consejo de Ministros en pleno y, como publicaba El Museo Universal, el pueblo de Madrid que recibió entusiasta, apiñado en el Campo de Guardias (en torno a la actual calle de Bravo Murillo), y compartiendo con alegría la solemnidad del momento, la llegada a la ciudad de las aguas del rio Lozoya . (El Museo Universal. 15/07/1858, pág. 100)
Finalmente y dado que las filtraciones se mantenían y las pérdidas en la presa eran importantes, en 1860 el canal se prolongó aguas arriba hasta alcanzar el nivel del río y se construyó la presa de Navarejos, para captar las aguas en las épocas de estiaje cuando el nivel del Pontón de la Oliva descendía por las filtraciones. En 1882 la presa del Pontón de la Oliva fue sustituida definitivamente por el embalse de El Villar, a 22 kilómetros. (Ver Pontón de la Oliva en Wikipedia)
Referencias.-
Saraiva Tiago
Ciencia y Ciudad. Madrid y Lisboa, 1851-1900
Ayuntamiento de Madrid, 2005
Bonet Correa, Antonio
Madrid y el Canal de Isabel II
Revista de Obras Públicas
2001 / Número 3414: Homenaje al Canal de Isabel II
Valle Arana, Lucio del
Memoria sobre el coste de las obras del Canal de Isabel II
Revista de Obras Públicas nº 14-14, 1857
Valle Arana, Lucio del
Memoria sobre las filtraciones del Lozoya, cerca del Pontón de la Oliva, y medios empleados para cortarlas.
Imprenta José Cosme de la Peña. Madrid, 1857
La Ilustración nº 32, 35, 37 (Años 1851 y 1858)
Inauguración del Canal de Isabel II , pág. 1
Traida de aguas a Madrid I y II
Museo Universal nº 12 y 13 (Año 1858)
Traida de aguas a Madrid I y II
Giménez Bajo, Oscar
Las obras del Canal de Isabell II en Torrelaguna y su comarca PDF
Revista de Obras Públicas
2001 / Número 3414: Homenaje al Canal de Isabel II (Monográfico)
Ortiz, Isidoro
Cuevas y simas de la zona centro
I.O. Madrid, 1997
VV.AA.
Mundo Subterráneo
ENRESA
Madrid, 1994
VV.AA.
Génesis y edad del Cerro de la Oliva y la cueva del Reguerillo (Torrelaguna-Madrid) PDF
