Manejo de un robot con node.js

Publicado el 12 septiembre 2016 por Soloelectronicos @soloelectronico

Node.js es un entorno en tiempo de ejecución multiplataforma de código abierto  para  servidor , aunque como vamos a ver,  se puede usar para otros propósitos . Fue creado con el enfoque de ser útil en la creación de programas de red altamente escalables, como por ejemplo, servidores web.

Es un lenguaje de programación ECMAScript, asíncrono, con I/O de datos en una arquitectura orientada a eventos y basado en el motor V8 de Goog asi que desde este punto de vista Node.js es similar en su propósito a Twisted o Tornado de Python, Perl Object Environment de Perl, libevent o libev de C, EventMachine de Ruby, vibe.d de D y JEE de Java existe Apache MINA, Netty, Akka, Vert.x, Grizzly o Xsocket.

Como nota  muy diferenciadora,al contrario que la mayoría del código JavaScript, no se ejecuta en un navegador, sino en el servidor.

Asimismo Node.js implementa algunas especificaciones de CommonJS   e  incluye un entorno REPL para depuración interactiva

Tal es la potencia de  Node.js  que ya existen plataformas basadas en este entorno para intereactuar con placas como Arduino ,Linino. Intel Edison, Raspberry pi,etc  en aplicaciones de Robotica o plataformas de IoT

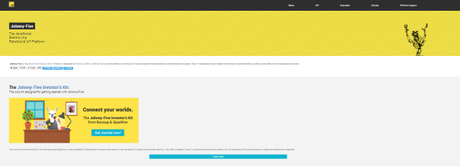

Johnny – Five    es una Plataforma JavaScript Robótica  e  IO  lanzada por bocoup en 2012  y mantenida por una comunidad de desarrolladores de software apasionados e ingenieros de hardware (más de 75 desarrolladores han hecho contribuciones a la construcción de éste).

onny

Como  ejemplo de “Hola Mundo”  con un LED parpadeante sencilla , el  siguiente ejemplo para Arduino nos muestra lo sencillo que es hacerlo en el entorno de Johnny Five :

  • Primero  instalar  Node.js (Prefer 4.2.1 LTS).
  • Configure  su placa aqui
  • Escriba su código , por ejemplo  asi;
var five = require("johnny-five");
var board = new five.Board();

board.on("ready", function() {
  var led = new five.Led(13);
  led.blink(500);
});
  • Ejecute el  códido Run: npm install johnny-five

Como ejemplo mas avanzado en el repositorio de github  (https://github.com/stylixboom/lr_motor ) Siriwat Kasamwattanarote   nos ensela  como podemos  controlar  un coche de juguete  directamente a través de SSH  (mediante  el terminal)  usando  Node.js.

Desde SSH no  se aceptan 2 teclas de flecha al mismo tiempo, es por eso que la forma en que gira a la izquierda / derecha no es tan suave (al cambiar las dos teclas en consecuencia) pero el funcionamiento es muy fluido

Los requerimientos son los siguientes:

Este proyecto es pues aprender a controlar dos motores ( izquierda – derecha) mediante el uso de la Raspberry Pi . El código proporcionado  está escrito en Node.js , y requiere un paquete de ‘ Pigpio ‘ para  acceder al puerto GPIO en la Raspberry Pi . ‘ Pulsación ‘ es escuchar a la entrada de teclado de la tecla de flecha ( arriba-abajo – izquierda – derecha) .

Este experimento apoya dos controladores de motor diferentes :

  • Toshiba – TB6612FNG Texas Instruments
  •  L293D

Notas:

-TB6612FNG es más eficiente , pero más caro (unos  10 $ ) , y se necesita soldadura .

TB6612FNG
Ref: http://www.robotshop.com/media/files/PDF/Datasheet%20713.pdf
Truth table
Input                           Output
IN1     IN2     PWM     STBY    OUT1    OUT2    Mode
H       H       H/L     H       L       L       Short brake
L       H       H       H       L       H       CCW
L       H       L       H       L       L       Short brake
H       L       H       H       H       L       CW
H       L       L       H       L       L       Short brake
L       L       H       H       OFF(High ohm)   Stop
H/L     H/L     H/L     L       OFF(High ohm)   Standby

-L293D es mucho más barato ( $ 0,6 ) y más fácil de utilizar con una placa.

L293D
Ref: http://www.robotplatform.com/howto/L293/motor_driver_1.html
Truth table
Input                   Function
PWM     IN1     IN2
H       H       L       Reverse
H       L       H       Forward
H       H       H       Stop
H       L       L       Stop
L       X       X       Stop

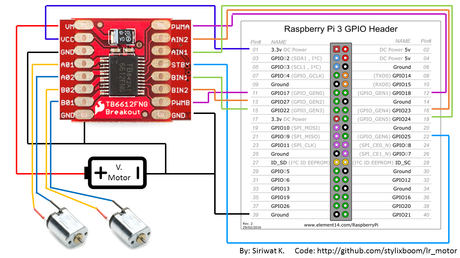

En caso de usar la primera opcion , este es el esquema seguido:

Manejo de un robot con node.js
Una vez montado el circuito y ya vez tenga el código descargado (https://github.com/stylixboom/lr_motor) ,simplemente para ejecutarlo use : $ sudo node app_t.js

Finalmente en el vídeo que os dejo a continuación podemos ver el conjunto del  robot utilizando una Raspberry Pi combinando NodeJS y el controlador de motores. .


Manejo de un robot con node.js
