Partes del Microscopio óptico y su función

Publicado el 28 septiembre 2011 por Gonzonet

En esta ocasión vamos a ir conociendo las distintas partes del microscopio óptico así como la función de cada una de ellas
Partes mecánicas.
Lentes Oculares: sirven para hacer la observación y son los por los cuales hay que mirar los objetos, normalmente poseen un aumento de 10X. No deben tocarse con los dedos o limpiarse, para esto el encargado del equipo deberá hacerlo tomando los cuidados necesarios para no rayarlos o mancharlos.
Partes del Microscopio óptico y su función
En los microscopios binoculares ( dos oculares ) hay un mecanismo que permite separarlos para ajustarlos a la separación de los ojos de cada usuario.
Para observar por los lentes oculares se deberá tener ambos ojos abiertos, aunque el microscopio sea monocular ( un solo ocular ).
El tubo óptico tiene como función soportar los oculares.
Partes del Microscopio óptico y su función
El tubo óptico se une a la Caja de Prismas, en la cual hay un prisma quien es el que se encarga de desviar la imagen que se recibe desde el lente objetivo hacia el lente ocular formando un ángulo de 120 grados. Partes del Microscopio óptico y su función

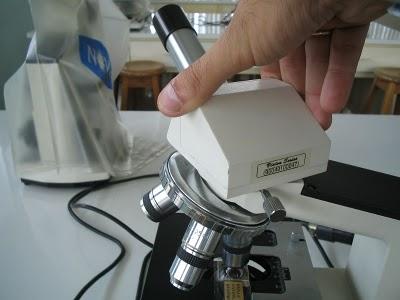

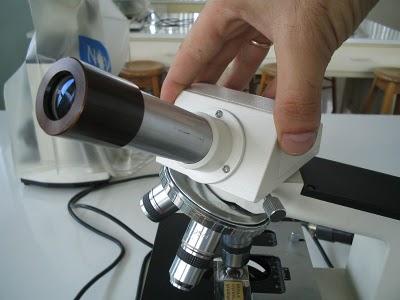

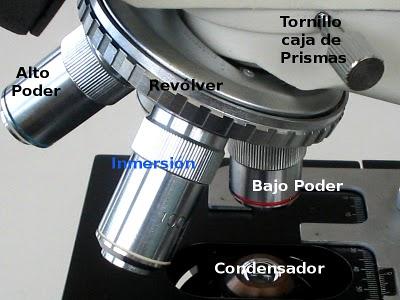

Esta es la razón por la cual no se debe arrastrar o golpear el microscopio a la hora de movilizarlo, pues estos prismas de pueden mover se su posición, la cual es la que permite el enfoque. Obsérvese que el tornillo de la caja de prismas se puede aflojar y con esto se consigue que la misma se pueda girar, con la finalidad de permitir a otras personas observar sin mover el microscopio.
Partes del Microscopio óptico y su función
El tornillo se debe aflojar suavemente, nunca hay que girarlo demasiado pues se puede soltar, basta girarlo un cuarto de vuelta.
Partes del Microscopio óptico y su función
Siempre es importante que este tornillo quede ajustado cada vez que se mueve la caja de prismas, pues la misma se puede caer. Igualmente, luego de utilizarlo hay que cerciorarse de que el mismo quede ajustado, para evitar que esta parte del microscopio se mueva y se produzca un accidente.
Partes del Microscopio óptico y su función

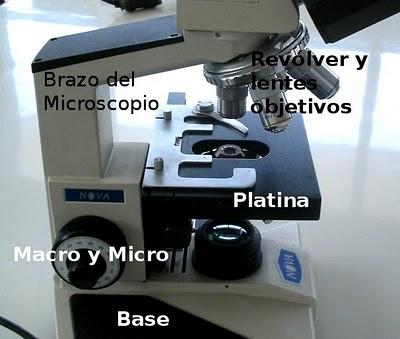

El brazo del microscopio, sirve para transportarlo y soportar algunas piezas como el tornillo macrométrico (para enfoque grueso) y el tornillo micrométrico (para enfoque de precisión).

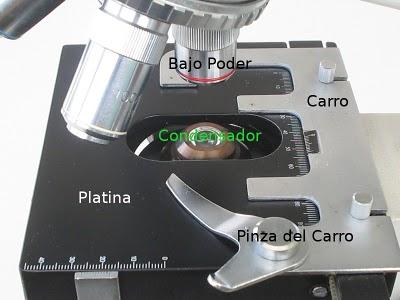

La platina es una placa metálica con una perforación central sobre ella se coloca la preparación que se va a observar.
Partes del Microscopio óptico y su función
Generalmente posee un par de pinzas para sostener la lámina y un sistema mecánico denominado carro. El Carro a veces posee dos escalas que permiten fijar una determinada estructura en la preparación observada, como se ve en la fotografía anterior, esto se logra por medio de la utilización de coordenadas ( como en un mapa ). El Carro, también posee dos Tornillos que se utilizan para mover la preparación de derecha a izquierda y de adelante hacia atrás ( Este, Oeste, Norte, Sur ). ( Tornillos del Carro )
Partes del Microscopio óptico y su función
Partes del Microscopio óptico y su función

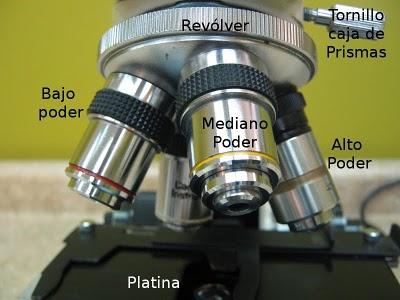

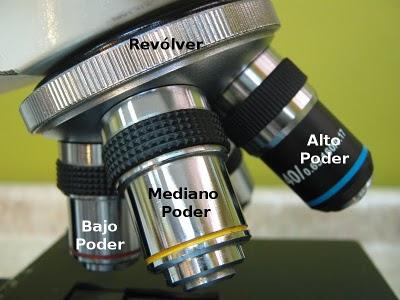

El revólver se encuentra en la parte inferior del tubo óptico y en el se encuentran los lentes objetivos, en los microscopios ópticos puede haber tres o cuatro de estos lentes objetivos. Estos lentes presentan diferente aumento
Partes del Microscopio óptico y su función

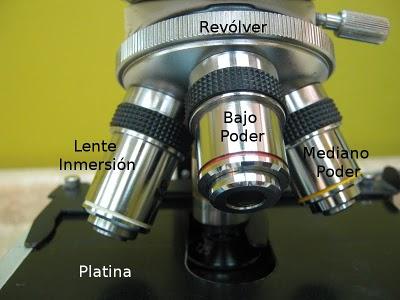

Lente Bajo Poder: Generalmente 4XLente Mediano Poder: Generalmente 10XLente Alto Poder: Generalmente 40XLente Inmersión en aceite: 100X
Partes del Microscopio óptico y su función

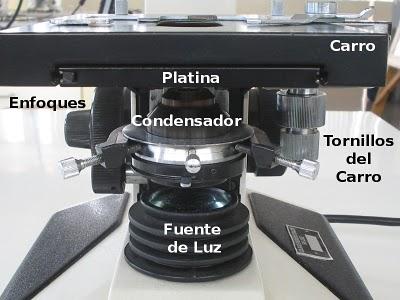

El condensador: se encuentra debajo de la platina y su función es la de soportar las lentes que recogen los rayos luminosos.
Partes del Microscopio óptico y su función
La base, sirve para darle estabilidad al instrumento. En ella generalmente se encuentran ubicadas la fuente de Luz ( generalmente un sistema de iluminación de 6V con una bombilla halógena o de luz de criptón )
Ajustes del enfoque
Partes del Microscopio óptico y su función

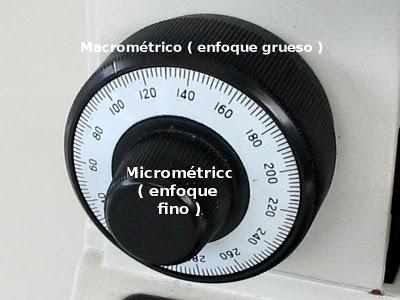

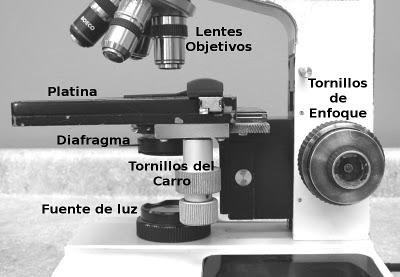

Para enfocar la lámina o la preparación existen dos perillas o tornillos, ( Macrométrico y Micrométrico ) las cuales realizan lo mismo básicamente. su función es hacer subir la platina hasta alcanzar la distancia de trabajo o distancia de enfoque, la diferencia es la magnitud en la que ambas funcionan. El macrométricoo se utiliza exclusivamente con la lente de bajo poder, pues mueve en forma apreciable la platina, muientras que el Micrométrico se utiliza en cualquier amplificación.
Partes ópticas.
Lente ocular: Esta se compone de dos lentes. La lente inferior recoge la imagen del objetivo, la reduce y la reforma dentro del ocular a nivel del limitador del campo visual. La lente superior forma una imagen virtual aumentada para ser vista. El aumento de los oculares oscila normalmente entre X5 y X15.
Partes del Microscopio óptico y su función

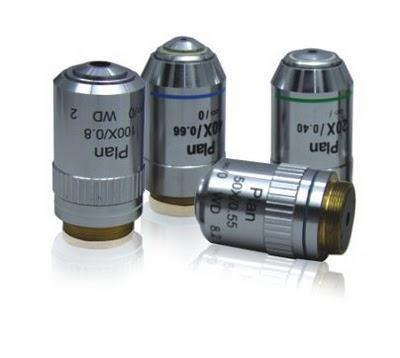

Lente objetivo es el lente mas importante del microscopio la que controla la amplificación posible y la resolución de la imagen. Todos los objetivos se acoplan a los microscopios mediante roscas estándar y pueden ser cambiadas de un microscopio a otro independientemente de su marca.
Partes del Microscopio óptico y su función
Los aumentos mas utilizados son: 5X,10X,20X,40X y 100X. Si examinamos un objetivo observamos que hay cifras grabadas por ejemplo: 40X / 0,70:160/ 0,17 en donde: 40X es el aumento del objetivo y 0,70 es la abertura numérica, es decir la medida del tamaño del cono de luz que el objetivo puede admitir, 160 es la longitud en mm del tubo ocular que debe ser utilizado con ese objetivo, 0,17 es el espesor del cubre objeto(en mm) que debe utilizarse con ese objetivo.
Partes del Microscopio óptico y su función
El condensador es la lente que ilumina la lente del objetivo, su abertura numérica debe ser suficientemente alta para suministrar el cono de luz requerido.
Partes del Microscopio óptico y su función

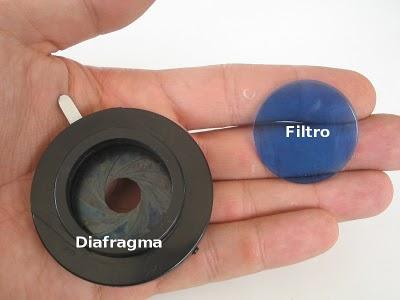

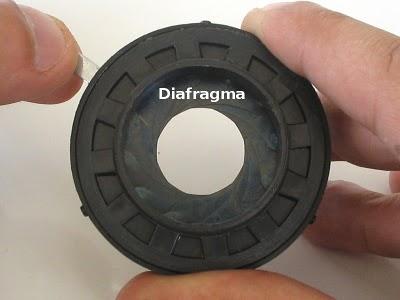

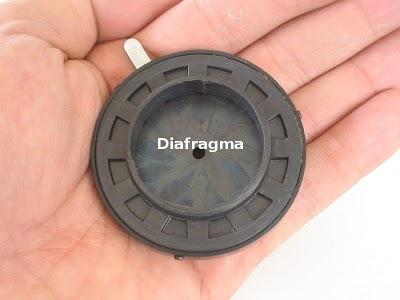

En la parte inferior del condensador hay una abertura regulable, o diafragma controlado por una palanca lateral.
Partes del Microscopio óptico y su función
Partes del Microscopio óptico y su función
Hay también un anillo para alojar filtros coloreados o de luz natural.
Partes del Microscopio óptico y su función
