Raspberry Pi Cero conectada a pantalla de información

Raspberry Pi Zero es un nuevo dispositivo que entra fuerte en el terreno de los dispositivos conectados y a la Internet de las Cosas. Gracias a su reducido tamaño y consumo podemos darle un montón de posibilidades en casa, como por ejemplo la automatización de determinadas tareas o simplemente mostrar información en un espacio ínfimo. Especialmente si la complementamos con unpequeño display OLED como éste, comercializado por Adafruit.

Frederic Vandenbosch ha creado un interesante proyecto con la Raspberry Pi Zero, usando un  display de Adafruit anteriormente mencionado y un par de pulsadores soldados en los terminales GPIO de la Raspberry Pi.

Para conectar la Zero a internet, Frederic ha utilizado  una extensión wifi de la que ya hablamos en este blog   y que permite agregar conectividad Wi-Fi a la menor de las Raspberry Pi soldándolo directamente a la placa. Como podéis ver en el vídeo que acompaña la imagen, los dos pulsadores son programables y en los ejemplos propuestos permiten navegar por una serie de opciones, como por ejemplo mostrar la dirección IP o forzar la reconexión de la Raspberry Pi Zero a internet.

Hardware

El hardware consiste en los siguientes componentes:

• Raspberry Pi Cero
• Adafruit 128 × 64 SSD1306 OLED
• Edimax wifi dongle
• 2 grandes pulsadores

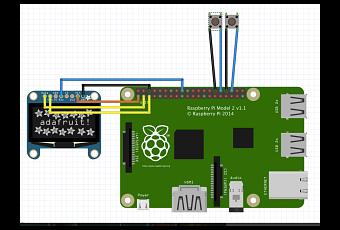

El cableado del OLED y botones es bastante sencillo, como se ilustra a continuación:

El dongle wifi se conecta de la misma manera como lo hice anteriormente con el hub USB:

• Pi Zero PP1 a dongle 5V
• Pi Cero PP6 al dongle GND
• Pi Cero PP22 para dongle D +
• Pi Cero PP23 para dongle D-

Por último, para mantener todo en su lugar, he diseñado una caja sencilla lo suficientemente grande para encajar todo. Un panel trasero se atornilla en el lugar para mantener todos los componentes en el interior, dejando al descubierto el puerto microUSB entrada de energía en el lado.

Un poco de cinta kapton evita contactos expuesto a tocarse y mantiene el cableado en su lugar. El dongle wifi se coloca en la parte superior para una mejor conectividad. Su LED azul brillante brilla a través del recinto, dando una clara indicación de su estado y la actividad.

Los archivos para el recinto de impresión 3D se pueden encontrar en Thingiverse: http://www.thingiverse.com/thing:1193350

Software

Por el lado del software del proyecto, se necesita la creación de la tarjeta microSD con la última imagen Raspbian Jessie disponible.Arrancando  desde el combo hub Pi Cero / USB con el teclado y wifi dongle conectado  porque el puerto USB de este proyecto Pi Cero se ha cableado a un dongle wifi y un teclado ya no se puede conectar .

Se configura el wifi añadiendo el SSID y la frase de contraseña correcta en el archivo / etc / network / interfaces. Después de probar la conectividad wifi, poner la tarjeta microSD de vuelta en el Pi correcta. Con la conectividad de red, es posible iniciar sesión con SSH y trabajar en el guión para mostrar la información deseada.

Uso de la Biblioteca de Python Adafruit OLED SSD1306 y algo de código Python personalizada, en el ejemplo se programan  tres pantallas diferentes:

• Hora y fecha
• Configuración de la red
• Los medios sociales suscriptores / seguidores

El botón izquierdo a través de las diferentes pantallas, mientras que el botón derecho desencadena una acción personalizada por pantalla.

En el caso de la visualización de la hora y la fecha, el botón, cambia entre las 12h y las 24h representación. Para la configuración de red, obliga al wifi de volver a conectar mediante un descenso de la interfaz y obligando de nuevo. Por último, para evitar el tráfico excesivo, información de medios sociales solamente se recupera cada cinco minutos, al pulsar el botón de fuerza a la recuperación de la información.

Por supuesto, esto es sólo un subconjunto de lo que podría ser mostrado. Podría recuperar la información del tiempo, el correo electrónico, últimos tweets, etc … Usted también podría tener que desplazarse por pantallas diferentes sin necesidad de pulsar un botón. Todo es posible.

El código actual se puede encontrar a continuación. Está lejos de ser perfecto, pero hace el trabajo.

Por último, para conseguir que se inicie automáticamente al arrancar el sistema, cree un script lanzador (por ejemplo, “launcher.sh“) que contiene la ruta de acceso a la secuencia de comandos, así:

  #! / bin / sh
 cd / home / pi
 sudo python info_displaypy y

Y por último, añadir el cronjob con el comando “sudo crontab -e“:

  reboot sh /home/pi/launchersh

Cada vez que el Pi se inicia, se pondrá en marcha el script.

#!/usr/bin/env python

import time

import Adafruit_SSD1306

import RPi.GPIO as GPIO

import Image

import ImageFont

import ImageDraw

import os

def display_time():

# Collect current time and date

if(time_format):

current_time = time.strftime(“%I:%M“)

else:

current_time = time.strftime(“%H:%M“)

current_date = time.strftime(“%d/%m/%Y“)

# Clear image buffer by drawing a black filled box

draw.rectangle((0,0,width,height), outline=0, fill=0)

# Set font type and size

font = ImageFont.truetype(‘Minecraftia.ttf‘, 35)

# Position time

x_pos = (disp.width/2)–/2)

y_pos = 2 + (disp.height–4–8)/2 – (35/2)

# Draw time

draw.text((x_pos, y_pos), current_time, font=font, fill=255)

# Set font type and size

font = ImageFont.truetype(‘Minecraftia.ttf‘, 8)

# Position date

x_pos = (disp.width/2)–(string_width(font,current_date)/2)

y_pos = disp.height–10

# Draw date

draw.text((x_pos, y_pos), current_date, font=font, fill=255)

# Draw the image buffer

disp.image(image)

disp.display()

def display_social():

# Collect social media subscribers/followers/… by parsing webpages

twitter = os.popen(“curl https://twitter.com/f_vdbosch?lang=en | grep ‘data-nav=\”followers\”‘ | grep -o ‘[0-9]\+’“).read()

youtube = os.popen(“curl https://www.youtube.com/c/FrederickVandenbosch | grep -o ‘[0-9]\+ subscribers’ | grep -o ‘[0-9]\+’“).read()

facebook = “0“

instagram = os.popen(“curl https://www.instagram.com/f_vdbosch/ | grep -o ‘\”followed_by\”:{\”count\”:[0-9]\+}’ | grep -o ‘[0-9]\+’“).read()

googleplus = “0“

# Put data in lists that can be iterated over

channels = [“YouTube“, “Twitter“, “Facebook“, “Instagram“, “Google+“]

subscribers = [youtube, twitter, facebook, instagram, googleplus]

# Clear image buffer by drawing a black filled box

draw.rectangle((0,0,width,height), outline=0, fill=0)

# Set font type and size

font = ImageFont.truetype(‘Minecraftia.ttf‘, 8)

# Iterate over lists

for i in range(0, 5):

# Position channel name

x_pos = 2

y_pos = 2 + (((disp.height–4)/5)*i)

# Draw channel name

draw.text((x_pos, y_pos), channels[i], font=font, fill=255)

# Position subcribers/followers/…

x_pos = disp.width – 2 – string_width(font, subscribers[i])

y_pos = 2 + (((disp.height–4)/5)*i)

# Draw subcribers/followers/…

draw.text((x_pos, y_pos), subscribers[i], font=font, fill=255)

# Draw the image buffer

disp.image(image)

disp.display()

def display_network():

# Collect network information by parsing command line outputs

ipaddress = os.popen(“ifconfig wlan0 | grep ‘inet addr’ | awk -F: ‘{print $2}’ | awk ‘{print $1}’“).read()

netmask = os.popen(“ifconfig wlan0 | grep ‘Mask’ | awk -F: ‘{print $4}’“).read()

gateway = os.popen(“route -n | grep ‘^0.0.0.0’ | awk ‘{print $2}’“).read()

ssid = os.popen(“iwconfig wlan0 | grep ‘ESSID’ | awk ‘{print $4}’ | awk -F\\\” ‘{print $2}’“).read()

# Clear image buffer by drawing a black filled box

draw.rectangle((0,0,width,height), outline=0, fill=0)

# Set font type and size

font = ImageFont.truetype(‘Minecraftia.ttf‘, 12)

# Position SSID

x_pos = 2

y_pos = 2

# Draw SSID

draw.text((x_pos, y_pos), ssid, font=font, fill=255)

# Set font type and size

font = ImageFont.truetype(‘Minecraftia.ttf‘, 8)

# Position IP

y_pos += 12 + 10

# Draw IP

draw.text((x_pos, y_pos), “IP: “+ipaddress, font=font, fill=255)

# Position NM

y_pos += 10

# Draw NM

draw.text((x_pos, y_pos), “NM: “+netmask, font=font, fill=255)

# Position GW

y_pos += 10

# Draw GW

draw.text((x_pos, y_pos), “GW: “+gateway, font=font, fill=255)

# Draw the image buffer

disp.image(image)

disp.display()

def display_custom(text):

# Clear image buffer by drawing a black filled box

draw.rectangle((0,0,width,height), outline=0, fill=0)

# Set font type and size

font = ImageFont.truetype(‘Minecraftia.ttf‘, 8)

# Position SSID

x_pos = (width/2) – (string_width(font,text)/2)

y_pos = (height/2) – (8/2)

# Draw SSID

draw.text((x_pos, y_pos), text, font=font, fill=255)

# Draw the image buffer

disp.image(image)

disp.display()

def string_width(fontType,string):

string_width = 0

for i, c in enumerate(string):

char_width, char_height = draw.textsize(c, font=fontType)

string_width += char_width

return string_width

# Set up GPIO with internal pull-up

GPIO.setmode(GPIO.BCM)

GPIO.setup(12, GPIO.IN, pull_up_down=GPIO.PUD_UP)

GPIO.setup(16, GPIO.IN, pull_up_down=GPIO.PUD_UP)

# 128×64 display with hardware I2C

disp = Adafruit_SSD1306.SSD1306_128_64(rst=24)

# Initialize library

disp.begin()

# Get display width and height

width = disp.width

height = disp.height

# Clear display

disp.clear()

disp.display()

# Create image buffer with mode ‘1’ for 1-bit color

image = Image.new(‘1‘, (width, height))

# Load default font

font = ImageFont.load_default()

# Create drawing object

draw = ImageDraw.Draw(image)

prev_millis = 0

prev_social = 0

display = 0

time_format = True

while True:

millis = int(round(time.time() * 1000))

# Software debouncing

if((millis – prev_millis) > 250):

# Cycle through different displays

if(not GPIO.input(12)):

display += 1

if(display > 2):

display = 0

prev_millis = int(round(time.time() * 1000))

# Trigger action based on current display

elif(not GPIO.input(16)):

if(display == 0):

# Toggle between 12/24h format

time_format = not time_format

time.sleep(0.01)

elif(display == 1):

# Reconnect to network

display_custom(“reconnecting wifi …“)

os.popen(“sudo ifdown wlan0; sleep 5; sudo ifup –force wlan0“)

time.sleep(0.01)

elif(display == 2):

# Refresh social media now

display_custom(“fetching data …“)

display_social()

time.sleep(0.01)

prev_millis = int(round(time.time() * 1000))

if(display == 0):

display_time()

prev_social = 0

elif(display == 1):

display_network()

prev_social = 0

elif(display == 2):

# Only fetch social media data every 5 minutes when active

if((millis – prev_social) > 300000):

display_custom(“fetching data …“)

display_social()

prev_social = millis

time.sleep(0.1)

El uso de una pantalla OLED Adafruit, dos pulsadores, un dongle wifi y un pi Cero, permite como vemos  una pantalla de información conectada a internet. La información podría ser cualquier cosa: fecha y hora, el clima, el estado de las redes sociales, etc … Los dos botones se utilizan para desplazarse por los datos y desencadenar ciertas acciones. Sin duda el abanico de posibilidades es inmenso..
