PROYECTO DE INSTALACIONES PARA EDIFICIO DE LABORATORIOS Y ÁREA ANATOMÍA PATOLÓGICA EN HOSPITAL UNIVERSITARIO "VIRGEN DE LA ARRIXACA" DE MURCIA
Marzo 2.014
Arquitectura L+A Arquitectos
Instalaciones Francisco Cascales
Colaboradores Miguel Martínez Noguera (Ingeniería), Eugenia De La Ossa (Delineación)
Superficie 3.090 m2 construidos
PEM Instalaciones 1.000.000 €
Situación: El Palmar (Murcia)
Con motivo del derribo de parte del Edificio existente de Anatomía Patológica y la nueva construcción de un edificio de 3 plantas, así como su integración con el resto del edificio (Edificio Animalario y Eje de Comunicaciones del Hospital), y destinada a AREA ANATOMÍA PATOLÓGICA Y LABORATORIOS DE INVESTIGACIÓN, el Servicio Murciano de Salud nos encargó la dotación de instalaciones del mismo.
El proyecto se planteó en tres fases:
FASE 0 ACTUACIONES PREVIAS
FASE 1 ANATOMÍA PATOLÓGICA (Planta baja)
FASE 2 EDIFICIO DE LABORATORIOS (plantas primera y segunda)
En cuanto a los usos, la planta baja se divide en varias zonas, un área de mortuorio con cámaras, una sala de necropsias y el resto de superficie dedicada a laboratorios, despachos, aseos, instalaciones y oficio limpieza. Las plantas superiores se acondicionarán como laboratorios de alta dotación técnica, despachos, aseos y cuartos de instalaciones.
El hecho de que parte del edificio continúe en servicio durante la ejecución del derribo de la parte a intervenir, hace que sean necesarias una serie de intervenciones previas en las instalaciones existentes de cara a la preparación del edificio para la obra.

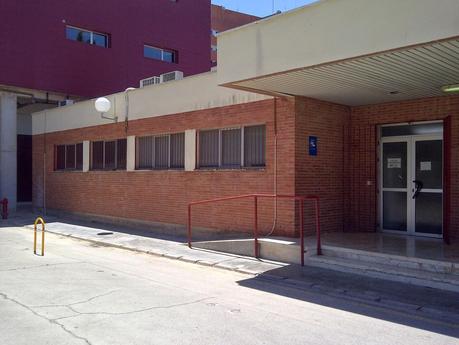

PROYECTO DE INSTALACIONES PARA EDIFICIO DE LABORATORIOS Y...ESTADO ACTUAL EDIFICIO A DEMOLER JUNTO A EDIFICIO DE ANIMALARIO
Entre estas actuaciones previas destacamos:
- Nuevas Cuadros Eléctricos Generales de Edificio y nuevas acometidas al complejo- Desmontaje de los aparatos de aire acondicionado ubicados en cubierta en la zona a intervenir y montaje de parte de ellos en otras localizaciones provisionales durante la obra.-Actuaciones en las tuberías de calefacción ida y retorno a Subcentral Hospital General, que serán aprovechadas para la instalación de climatización del edificio.- Las actuaciones de fontanería se reducen al cambio de ubicación de las acometidas y en saneamiento el seccionamiento de colectores en los puntos señalados en planos.- Se requieren igualmente acciones respecto a las instalaciones de protección contra incendios, voz y datos y otras.-Dado que los usos actuales ubicados en la zona a demoler, seguirán en funcionamiento durante la obra, es preciso habilitar una serie de espacios de la zona no demolida. En estas áreas se realizarán reformas de las instalaciones recogidas en los siguientes apartados (“zona existente a reformar”).
INSTALACIÓN BAJA TENSIÓN Y ALUMBRADO
El suministro eléctrico se realizará a través de una línea que procederá del DISPOSITIVO GENERAL DE MANDO Y PROTECCIÓN ANATOMÍA PATOLÓGICA RED, nuevo cuadro instalado en Fase 0 (Actuaciones previas), que a su vez se alimenta de un Centro de Transformación existente de 3.000 kVA cercano al edificio, en el Policlínico. Desde dicho cuadro partirá un suministro en baja tensión hasta el nuevo Dispositivo General de Mando y Protección EDIFICIO DE LABORATORIOS RED, ubicado en planta baja. Dichas líneas estarán constituidas por conductores de cobre con aislamiento para 1 kV., del tipo no propagadores de la llama y con emisión de humos y opacidad reducida UNE 21.123, canalizadas en bandeja o bajo tubo rígido de P:V.C.
Igualmente, se dispondrá de un suministro complementario procedente del DISPOSITIVO GENERAL MANDO Y PROTECCIÓN ANATOMÍA PATOLÓGICA GRUPO, que a su vez se alimenta, en Fase 0 de actuaciones previas, desde un Grupo Electrógeno de 1.000 kVA ubicado junto al centro de transformación.
Las directrices del proyecto de iluminación son:
- Alumbrado muy técnico y de alta calidad- Uso de tecnología LED y fluorescencia de última generación- Integración en el Sistema de Gestión técnica del Hospital, sistema de control DALI.
La instalación se ha diseñado a fin de conseguir un nivel de iluminación de 500 lux en laboratorios, necropsias, punciones (zona consulta), bioseguridad y despachos, 1000 lux en punciones (zona de exploración y, 200 en circulaciones, tal y como prescribe la norma UNE 12464.1.
La iluminación artificial se realizará mediante puntos de luz fluorescentes T5 regulables DALI en su mayoría, con lamas de superficie reflectante en aluminio pulido en despachos y laboratorios y puntos fluorescentes en superficie en escaleras, cámara sanitaria, almacenes, archivos e instalaciones. En vestíbulos, distribuidores y zonas de paso se instalarán luminarias LED con encendidos asociados a detectores de presencia.

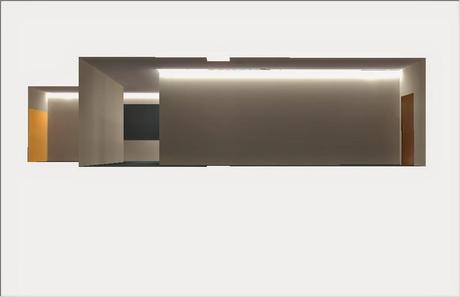

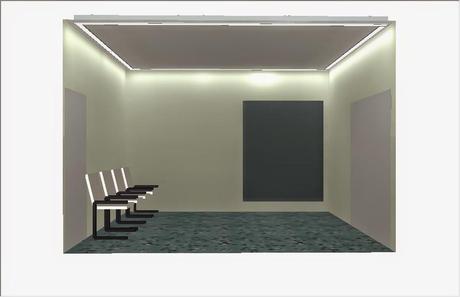

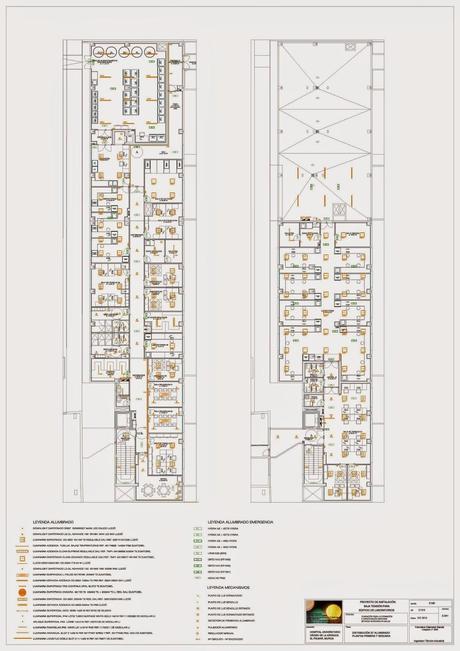

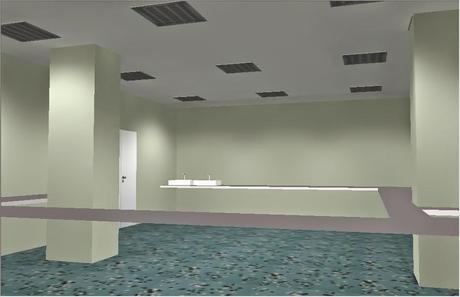

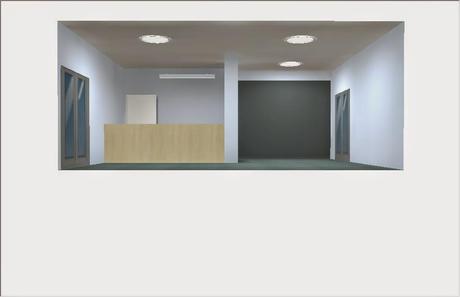

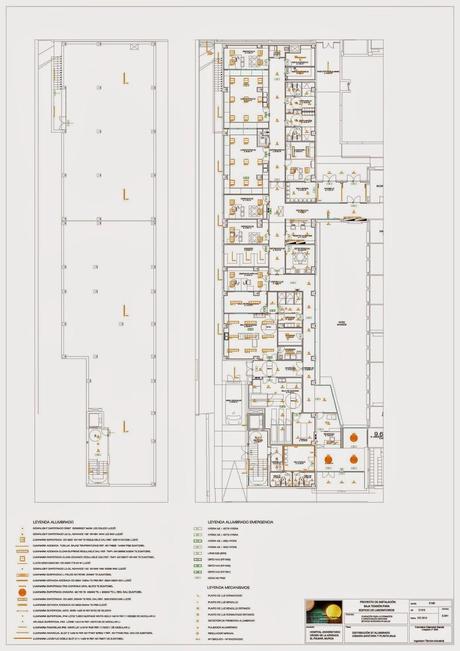

PROYECTO DE INSTALACIONES PARA EDIFICIO DE LABORATORIOS Y... ALUMBRADO HALL ACCESO 1PROYECTO DE INSTALACIONES PARA EDIFICIO DE LABORATORIOS Y... ALUMBRADO CIRCULACIONES ACCESO PL.1PROYECTO DE INSTALACIONES PARA EDIFICIO DE LABORATORIOS Y... ALUMBRADO ESTAR PERSONALPROYECTO DE INSTALACIONES PARA EDIFICIO DE LABORATORIOS Y... ALUMBRADO LABORATORIOSPROYECTO DE INSTALACIONES PARA EDIFICIO DE LABORATORIOS Y... ALUMBRADO VESTÍBULO DUELOSPROYECTO DE INSTALACIONES PARA EDIFICIO DE LABORATORIOS Y...ALUMBRADO ADMINISTRACIÓNPROYECTO DE INSTALACIONES PARA EDIFICIO DE LABORATORIOS Y... ALUMBRADO PLANTA BAJAPROYECTO DE INSTALACIONES PARA EDIFICIO DE LABORATORIOS Y...ALUMBRADO PLANTAS PRIMERA Y SEGUNDA
Respecto al resto de la instalación eléctrica se diseñó para dar servicio a todas las dependencias y equipamiento instalado, siguiendo las directrices del personal técnico y médico del Hospital. En las siguientes imágenes se aprecia la dotación por plantas.

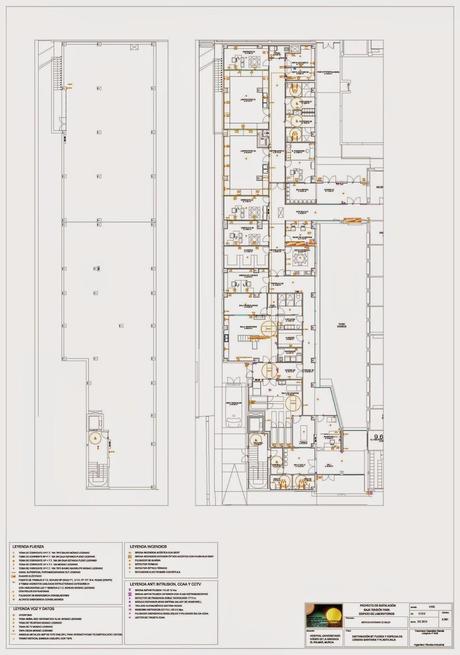

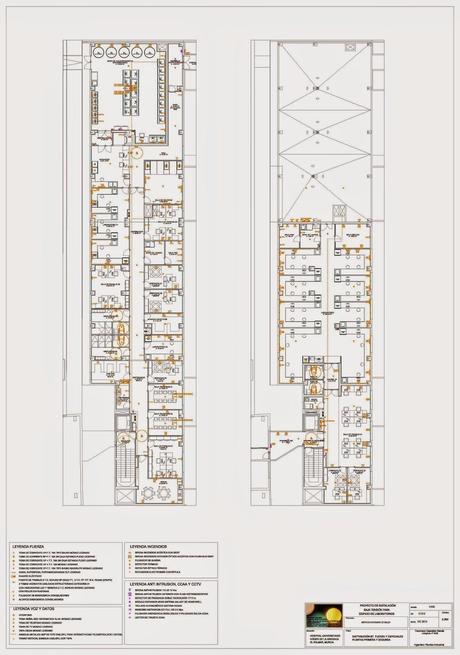

PROYECTO DE INSTALACIONES PARA EDIFICIO DE LABORATORIOS Y... FUERZA Y ESPECIALES PLANTA BAJAPROYECTO DE INSTALACIONES PARA EDIFICIO DE LABORATORIOS Y...FUERZA Y ESPECIALES PLANTAS PRIMERA Y SEGUNDA
INSTALACIÓN TÉRMICA (CLIMATIZACIÓN, VENTILACIÓN Y ACS)
Para atender las necesidades de refrigeración y calefacción del edificio se propone un sistema hidrónico con fancoils, de caudal variable en el secundario (de alta eficiencia), con una nueva sala de máquinas en cubierta para producción de frío, así como la instalación de una nueva Subcentral de Bombeo para calor con origen en la Subcentral Térmica Hospital General.

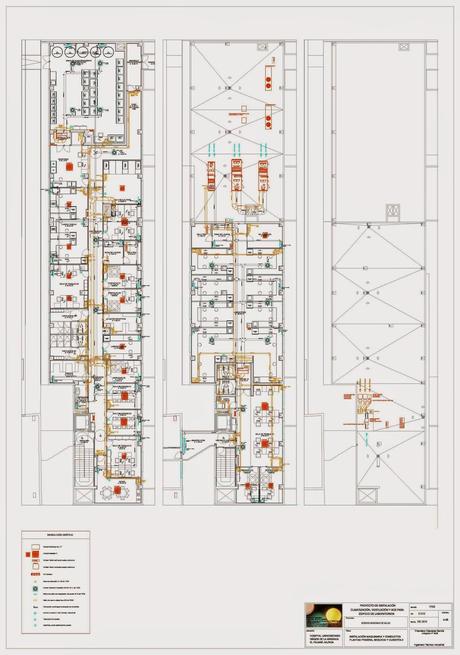

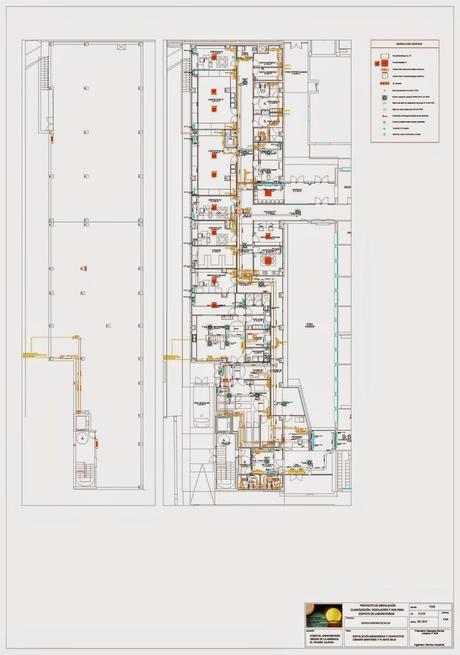

FríoEn la nueva central se instalarán dos colectores generales, ida y retorno, donde se conectarán las redes de tuberías provenientes de las enfriadoras. De ambos colectores generales saldrán los circuitos secundarios, sistema a cuatro tubos, de distribución de agua fría a las uds. terminales y climatizadores, todas equipadas con dos baterías, para poder atender las inversiones térmicas simultáneas que se darán en el edificio.PROYECTO DE INSTALACIONES PARA EDIFICIO DE LABORATORIOS Y... INSTALACIÓN MAQUINARIA Y CONDUCTO EN PLANTA BAJAPROYECTO DE INSTALACIONES PARA EDIFICIO DE LABORATORIOS Y...INSTALACIÓN MAQUINARIA Y CONDUCTO PLANTAS PRIMERA Y SEGUNDACalor


En la nueva subcentral se instalarán dos colectores generales, ida y retorno, dondese conectarán las redes de tuberías provenientes de la central térmica. De ambos colectores generales saldrán los circuitos secundarios, sistema a cuatro tubos, de distribución de agua caliente a las uds. terminales y climatizadores, todas ellas irán equipadas con dos baterías, para poder atender las inversiones térmicas simultáneas que se darán en el edificio.

Los circuitos de distribución quedan descritos más adelante y están detallados en los esquemas de principio correspondientes, con toda la valvulería necesaria para el correcto funcionamiento y regulación de las instalaciones.Los espacios se acondicionarán mediante fancoils de dos baterías y climatizadores también de dos baterías, que estarán compuestos por diferentes secciones. Serán de funcionamiento con todo aire exterior o mezcla de aire de retorno y aire exterior según los criterios que se indican en la Memoria de Cálculo.El control de la instalación será centralizado y compatible con el existente en la actualidad en el resto del hospital.Renovación de AireLa ventilación del edificio se soluciona con tres Climatizadores o UTA`s (unidades de tratamiento de aire), dotadas de doble batería, sección de recuperación de energía y sección de humectación. La red de aporte de aire exterior deposita este aire directamente en los locales, donde se mezcla con el aire de los mismos. El aire sobrante de los recintos se extrae del local a través de dichos climatizadores, en los lugares especificados en planos.En el caso de la sala de necropsias, se dispone de una red de conductos de extracción independiente del aire del local, extracciones localizadas por suelo en la mesa de autopsias y en la mesa de disección y otra red de impulsión en los anexos a la sala, conectadas a cajas de ventilación ubicadas en cubierta, quedando los anexos a la sala sobrepresionados y evitando así la infiltración de olores procedentes de la sala en el resto del edificio.

La renovación de aire en aseos, vestuarios y cuartos de instalaciones se realiza mediante extractores accionados por el alumbrado.

Agua Caliente Sanitaria

Para la instalación de Agua Caliente Sanitaria se aprovecharán los excedentes de producción de la actual subcentral ACS Hospital General, por lo que no se precisa la instalación de un sistema de producción con paneles solares.
MEDIDAS DE PROTECCIÓN MEDIOAMBIENTAL
Como medida de protección del medio ambiente se utilizarán climatizadores dotados de recuperadores termodinámicos de más del 60% de la energía del aire de extracción, que hace que las unidades seleccionadas consuman menos potencia.
Los equipos autónomos son de un rendimiento superior, debido al diseño del circuito frigorífico y a las propiedades termodinámicas del R-410A, que contribuye a disminuir la carga de refrigerante.
Todas las tuberías y conductos termoportadores están aislados y el control de todos los equipos se realiza mediante controles termostáticos
La integración en el sistema de Gestión Técnica de Instalaciones existente en el Hospital, sistema Dsigo Insight de Siemens, garantizará la utilización eficaz y racional de la energía.
PROYECTO DE INSTALACIONES PARA EDIFICIO DE LABORATORIOS Y...
CALIFICACIÓN ENERGÉTICA "A" DEL EDIFICIO E INSTALACIONES
La ejecución del proyecto, por lo menos en sus Fases 0 (Actuaciones Previas) y Fase 1 (Area de Anatomía Patológica - planta baja), está prevista para principios de 2.015.
