A-cero presenta el proyecto para un Hotel en Iraq

El estudio de arquitectura de -cero, os presenta un proycto realizado para un hotel de Iraq.

Consta de un total de 18 niveles, en el que se sitúan restaurantes, zona comercial, apartamentos y habitaciones. Todo en un superficie total de 61.107m2, en el que se sitúan 313 habitaciones y 164 apartamentos.

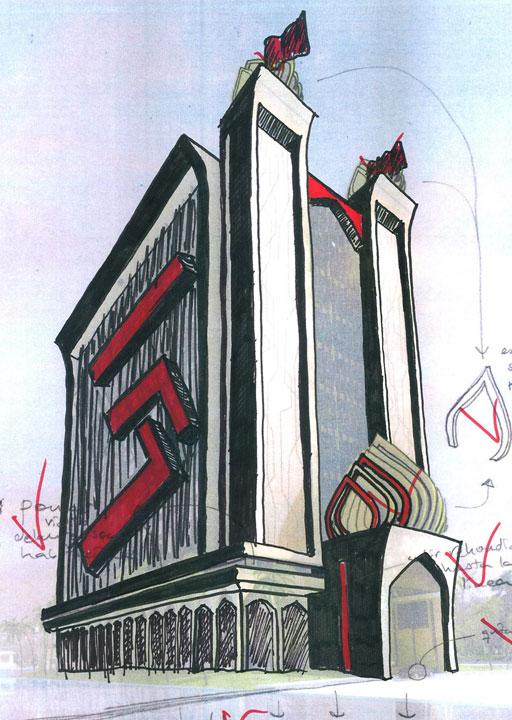

CROQUIS

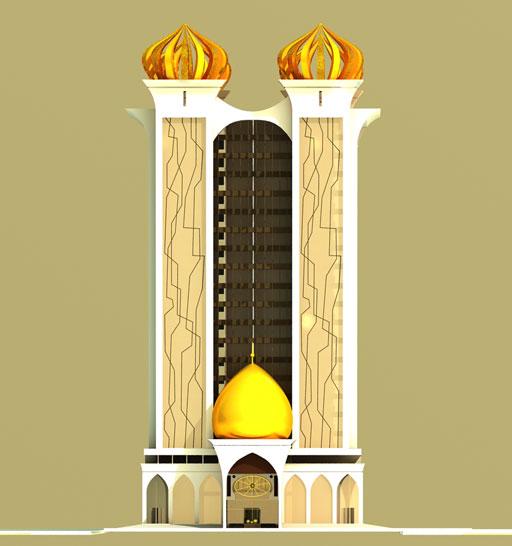

ALZADO

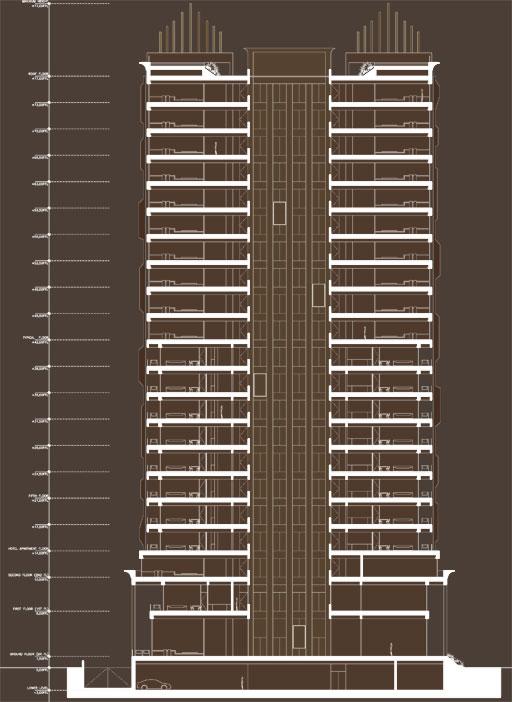

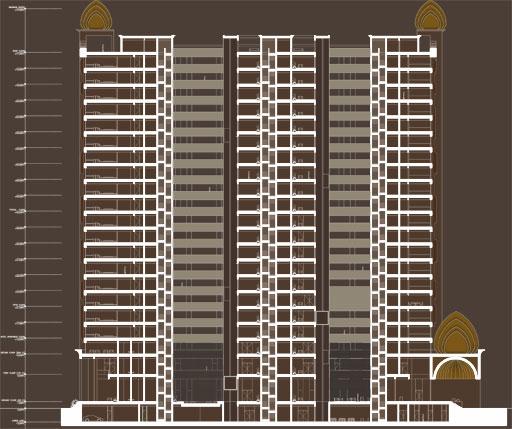

SECCIÓN TRANSVERSAL

SECCIÓN LONGITUDINAL

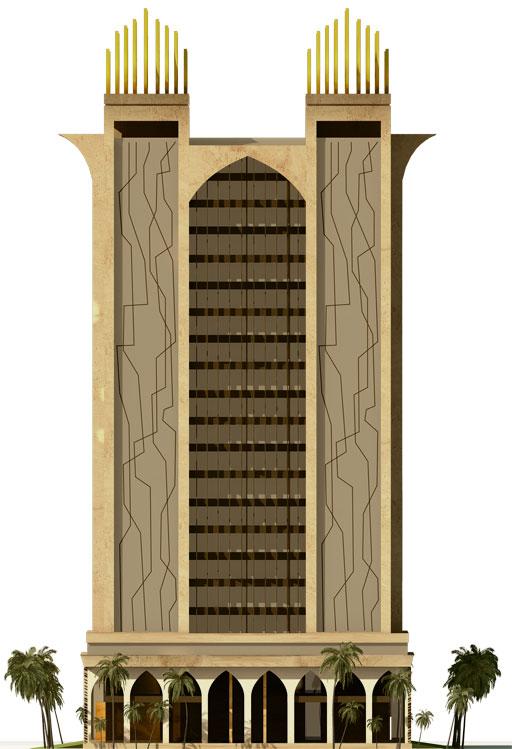

ALZADO TRASERO

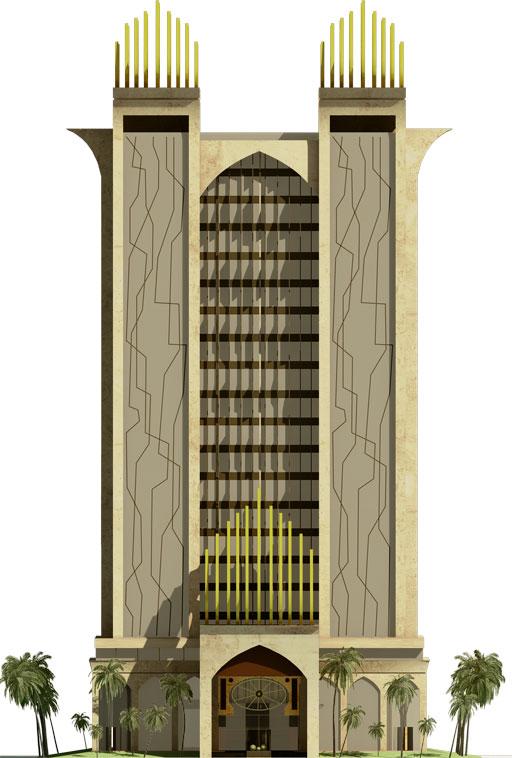

ALZADO FRONTAL

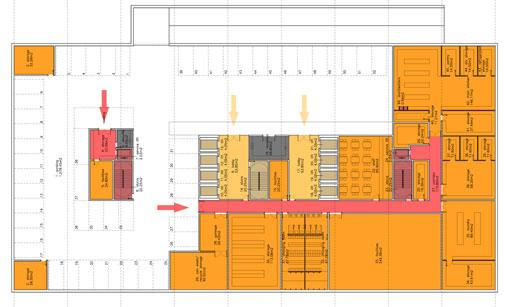

PLANO PLANTA SÓTANO

Este nivel, tiene una superficie total de 3.400m2, en el que se sitúa un extenso parking de 1.550m2, l6 cuartos de instalaciones de entre 20 y 80m2, una extensa cocina de 150m2, lavandería, 2 vestuarios para los trabajadores, 8 ascensores, lobby y una recepción de 70m2.

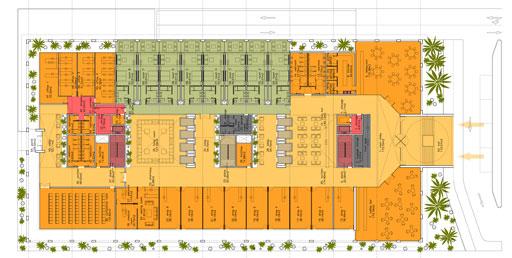

PLANO PLANTA BAJA

Este nivel cuenta con una superficie total de 3.423m2, en el que se distribuye el lobby principal de 180m2, cuarto para equipajes, restaurante, cafetería, cocina, bar en recepción, 7 cuartos de descanso, lavandería, 9 tiendas, sala de lectura, farmacia, 3 lobbys, una sala de conferencias, 4 oficinas y 8 habitaciones de entre 50 y 70m2.

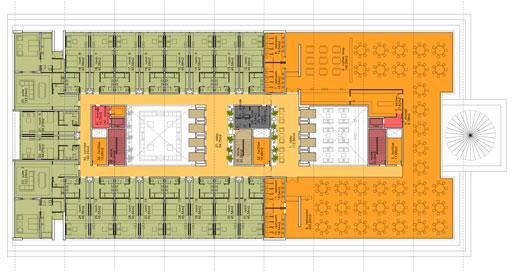

PLANO PLANTA PRIMERA

Esta planta se organiza entorno a 2.550m2. En ella se sitúan otras 9 tiendas comerciales, una cocina de 150m2, restaurante, cafetería, diversos baños, banco, sala de conferencias, cuartos de instalaciones, 3 apartamentos de 138m2, y 2 habitaciones de 45m2.

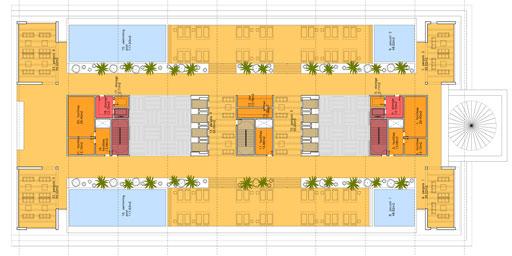

PLANO PLANTA CUBIERTA

Este nivel tiene una superficie total de 1.048m2, en el se sitúan los jacuzzis, 2 piscinas, 6 pérgolas y un bar a disposición de los clientes.

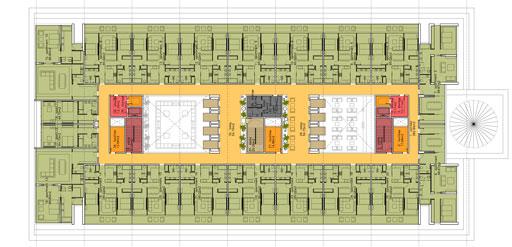

PLANO PLANTA TIPO APARTAMENTOS

Los apartamentos varían en sus dimensiones, desde 44m2 hasta 99m2, situándose en los extremos de cada nivel. En la zona central de la planta se ubica el lobby y los diferentes cuartos de instalaciones.

PLANO PLANTA CINCO

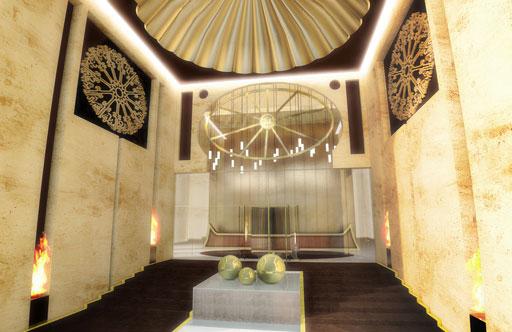

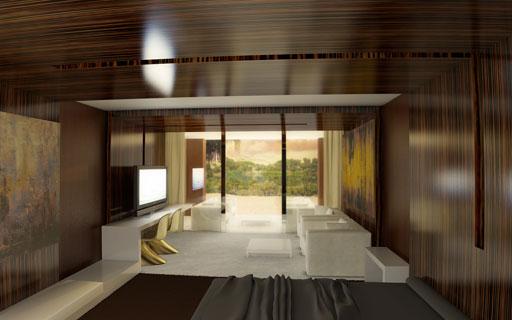

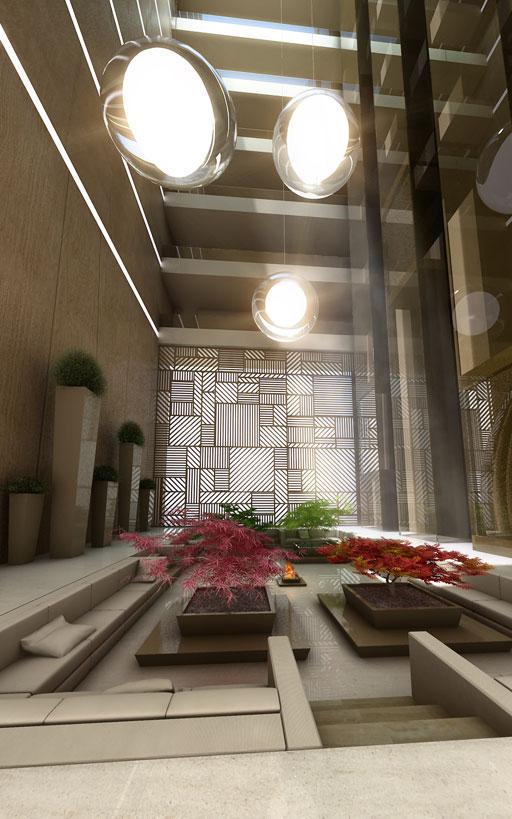

INTERIORES

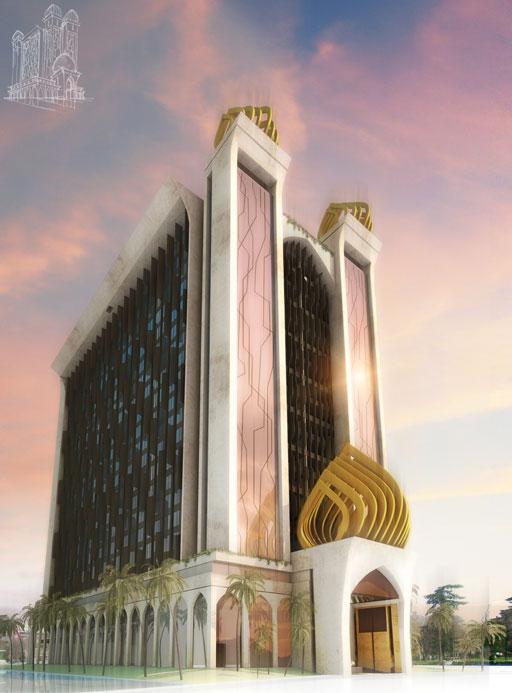

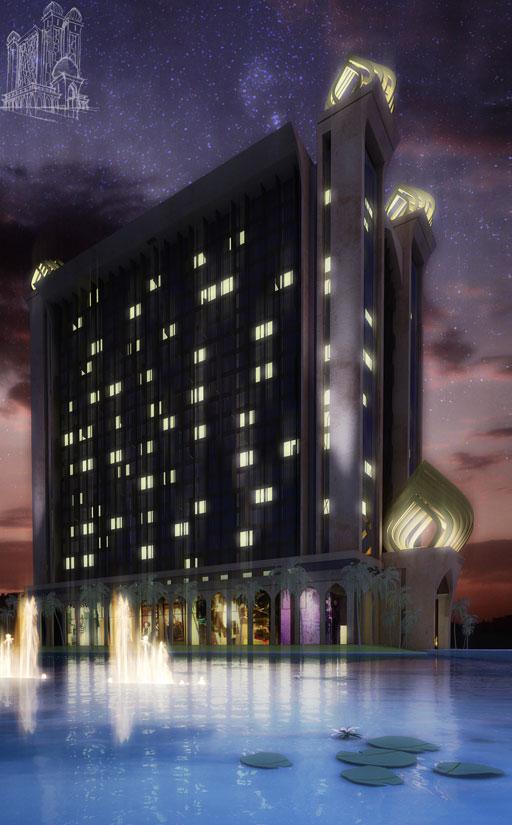

NGHT VIEW
