A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

Por A-Cero Blog

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

El estudio de arquitectura de A-cero, dirigido por Joaquín Torres, presenta el proyecto interior para un céntrico gimnasio situado en la Comunidad de Madrid, concretamente en el Paseo de la Castellana. Inicialmente se trataba de una oficina, con 2 baños y un vestíbulo. Una de las particularidades de este proyecto es su situaciíon, dado que se encuentra ubicado en la planta 19 de la emblemática Torre de Cristal. Esta nueva zona deportiva ofrece servicio a las distintas empresas que se encuentran situadas en el edificio.

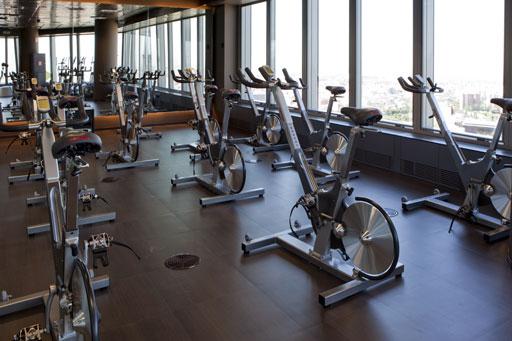

Con unas vistas maravillosas de la capital, se ha realizado un trabajo de interiorismo orientado al relax y al deporte, con los mejores materiales tanto en maquinaria deportiva como en superficies.

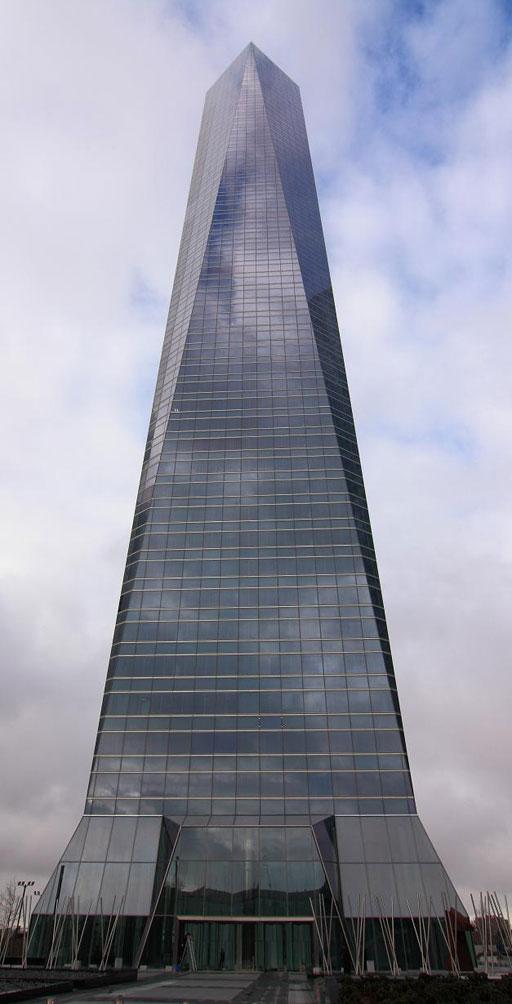

TORRE DE CRISTAL, MADRID

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

Se trata de un edificio en altura exento. Cuenta con 52 plantas de las cuales 44 son para oficinas. Cada una de estas plantas consta de dos semiplantas de entre 500 y 600m2. Cada semiplanta dispone actualmente de dos aseos. Ambas semiplantas comparten un núcleo central común donde se alojan los ascensores, montacargas, vestíbulos y cuartos de instalaciones.

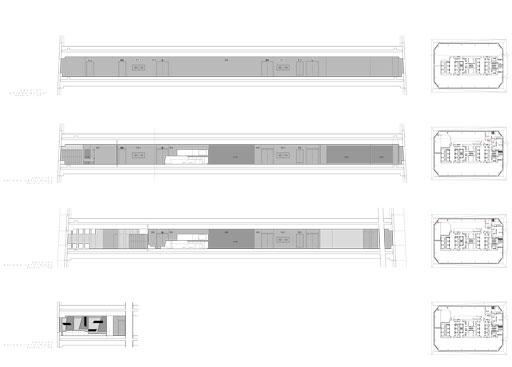

SECCIONES

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

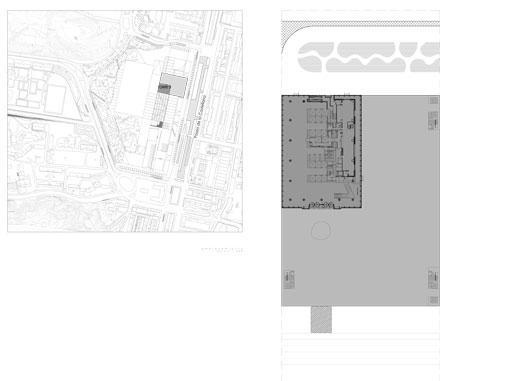

PLANO DE SITUACIÓN Y EMPLAZAMIENTO

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

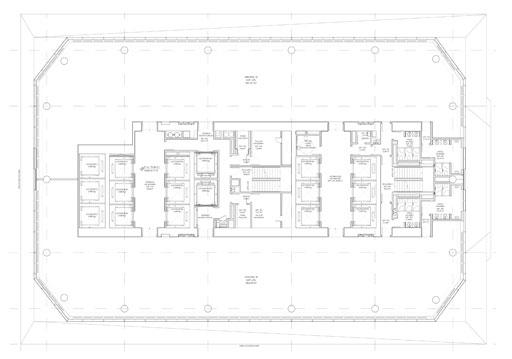

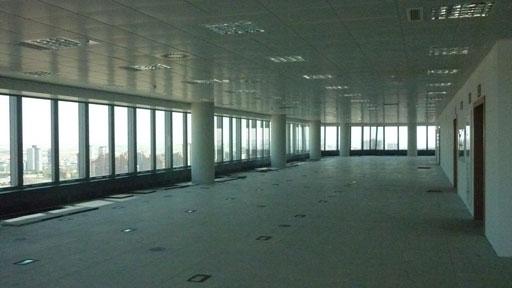

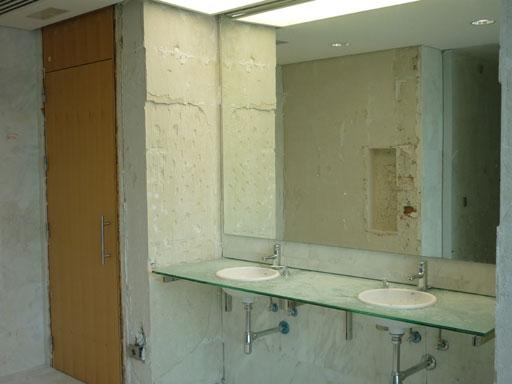

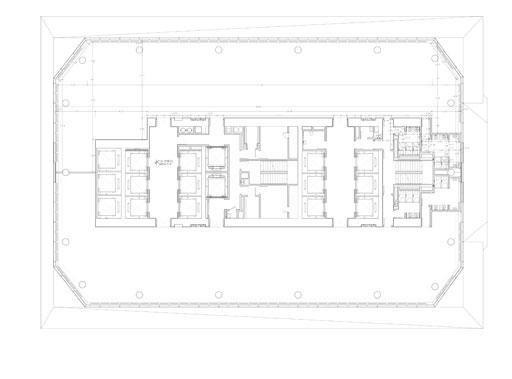

PLANO ESTADO PREVIO

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

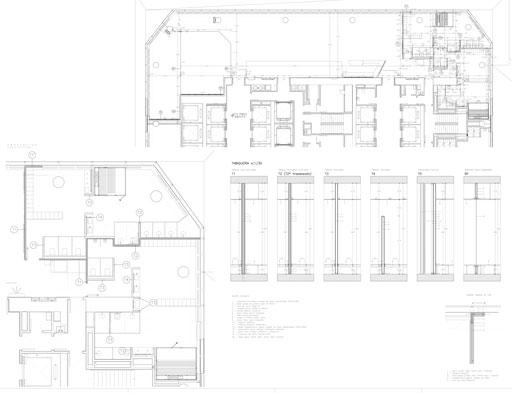

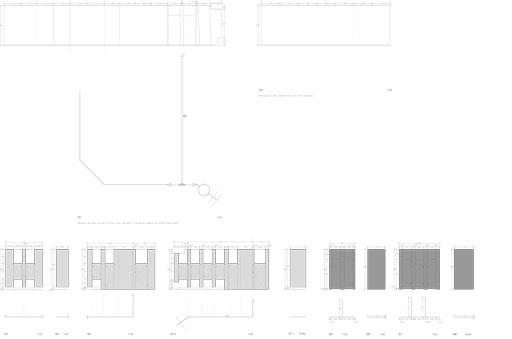

PLANO DE CARPINTERÍA

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

PLANO DE TABIQUERÍA Y CAPINTERIA

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

PLANO DE ESPEJOS Y VIDRIOS

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

PLANO COTAS

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

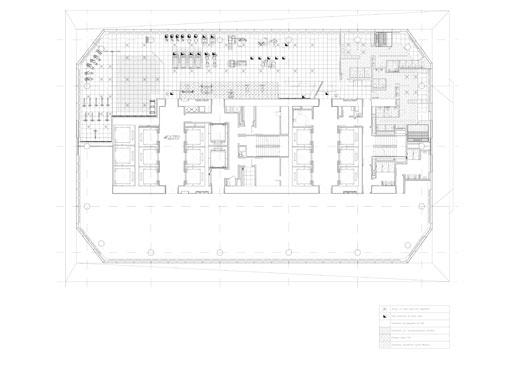

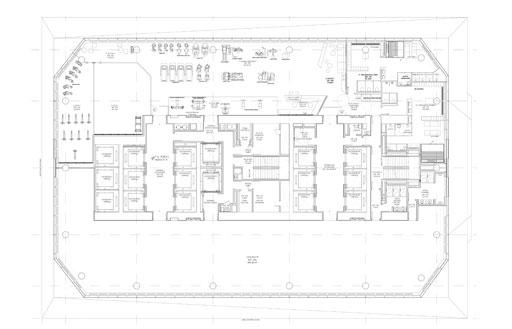

PLANO DE USOS Y SUPERFICIES

El edificiotiene formatrapezoidal de superficie variable en sus diferentes plantas.La geometría del edificio,es la que se recoge en el conjunto de planos que describen el proyecto. La planta en la que se desarrolla la propuesta de la que es objeto este proyecto tiene una superficie construida de1.450,58m2, divido en una núcleo central de comunicaciones y servicios comunes y dos semiplantas.

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

PLANO DE SUPERFICIES

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

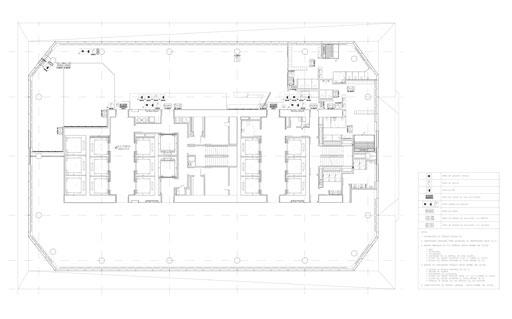

PLANO DEL SUELO E INSTALACIONES

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

PLANO FALSOS TECHOS

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

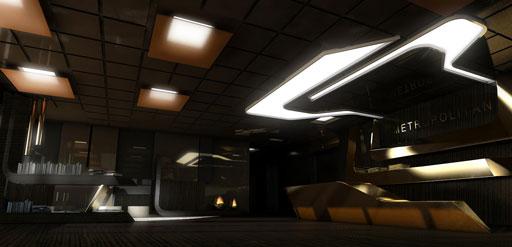

RENDERS

Fachada con predominio de superficies acristaladas, sistema de oscurecimiento a base de persianas en el interior de la cámara del  doble acristalamiento con una carpintería exterior resuelta mediante aluminio lacado, vidrio tipo climalit.

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

FINAL

El proyecto se refiere a una distribución que resuelva el uso de gimnasio previsto. Se distinguen dos zonas principales, una de ellas la sala para el desarrollo de la actividad característica de gimnasio, y otra la zona de vestuarios dependiente de esta. Los aseos de planta existentes se modifican e incorporan al espacio de vestuario en igualdad de número que la dotación existente.

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

Consta de una superficie total de 576m2, con una recepción de 12,41m2, zona social de 20,47m2, sala isotónica de 158m2, zona de peso libre de 32m2, zona social 2 de 17m2, 2 salas de 60m2, acceso a vestuarios de 18m2 y vestuario de mujeres de 60m2.

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

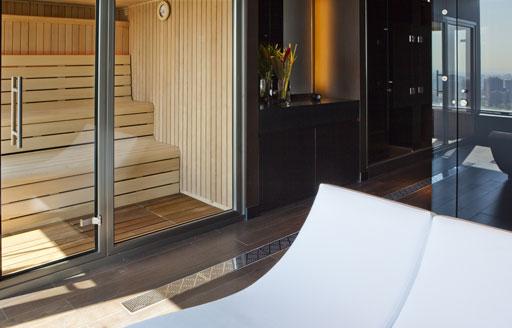

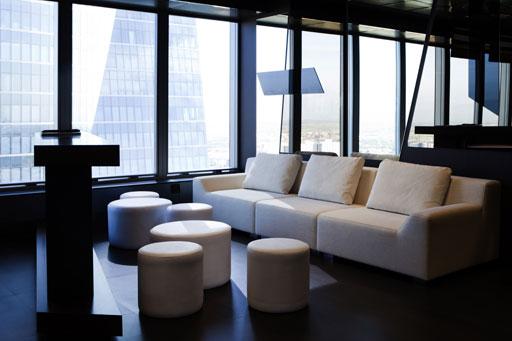

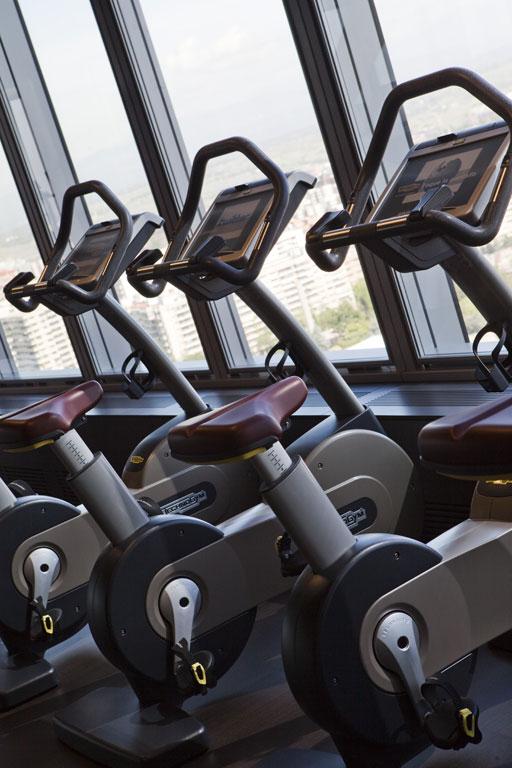

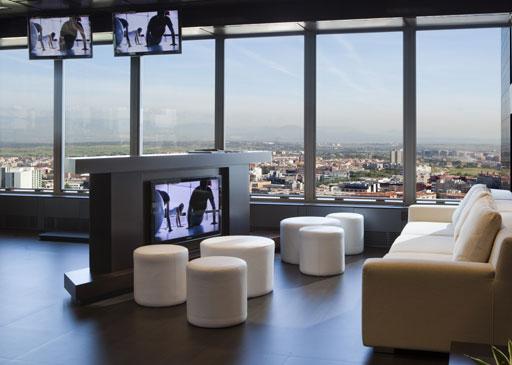

La zona de la sala cuenta con un espacio de recepción y sala de espera y área social, una zona de cardio y peso libre, y dos salas cerradas para impartir clases específicas. Los vestuarios constan de zona de taquillas, zona húmeda de duchas, inodoros y lavabos, y sona de sauna y relax.

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

El uso característico del edificio es el de oficinas en la totalidad de las plantas sobre rasante, con uso complementario de restaurante en planta baja y gimnasio en la planta objeto del presente proyecto. Los sótanos están destinados a uso aparcamiento.

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

Se trata de un edificio cuyos elementos comunes nos se modifican. En cuanto a las dimensiones de las dependencias se ha seguido lo dispuesto en la normativa. El local se proyecta dotándolo de todos los servicios básicos, así como los de telecomunicaciones.

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid

A-cero presenta un céntrico gimnasio en la Torre de Cristal, Madrid
