Todos los que nos dedicamos a la construcción hemos sido usuarios de andamios o hemos encargado su instalación en alguna de nuestras obras, pero no siempre estamos seguros de cuales son nuestras obligaciones al respecto en materia documental.
Por medio de este post intento describir cuando estamos ante un andamio y por supuesto la documentación que podemos necesitar al respecto.

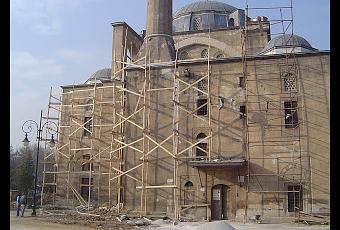

ANDAMIOS:
Son equipos de trabajo compuestos por una serie de elementos. Pueden ser montados temporalmente o instalados de manera permanente, previstos para realizar trabajos en altura y que permiten el acceso a los distintos puestos de trabajo así como el acopio de herramientas, productos y materiales necesarios para la realización de los trabajos.
No se consideran como andamios otras estructuras similares cuya función exclusiva es la de soportar y transmitir cargas, denominadas CIMBRAS, ni las estructuras realizadas con componentes de andamio utilizadas exclusivamente como protección perimetral.
Podemos encontrar las siguientes tipologías:
- Plataformas suspendidas de nivel variable
- Plataformas elevadoras sobre mástil (máquinas)
- Andamios de fachada de componentes prefabricados (modulares)
- Andamios metálicos tubulares (no modulares): tubo y grapa.
- Torres de acceso, torres de trabajo fijas y móviles:
DOCUMENTACIÓN NECESARIA.
- PROYECTO, MONTAJE Y MANTENIMIENTO
Todos los andamios deberán proyectarse, montarse y mantenerse convenientemente de manera que se evite que se desplomen o se desplacen accidentalmente, teniendo en cuenta:
- Estudio previo del lugar de instalación, interferencias y servidumbres anexas.
- Las especificaciones del fabricante y las condiciones de trabajo (cargas previsibles debidas al personal, materiales, equipos, herramientas, actividades a desarrollar, duración de las tareas y nº de trabajadores que utilizarán el andamio simultáneamente)
- La iluminación artificial si fuera necesaria.
- Las vibraciones (transmitidas a través del terreno y las debidas a equipos de trabajo)
- Las condiciones meteorológicas del lugar, en particular las cargas de viento.
- Protección colectiva para evitar caídas desde más de 2 m
- Protección en la base frente a caídas de objetos: balizado, señalizado y acotado e la zona inferior del terreno que impida el paso bajo su perpendicular.
Deberá ser encargado a un técnico competente por parte del empresario o contratista.
Los fabricantes y suministradores, en base a una marca y modelo, y a las necesidades particulares del usuario, pueden facilitar el cálculo correspondiente a la configuración elegida y otras informaciones útiles.
¿Qué finalidad tiene?
Guía para los trabajadores (montadores y usuarios) a pie de obra.
¿Cuando deberá realizarse?
Depende de las características del montaje. En estructuras tubulares dependiendo de su complejidad y en plataformas elevadoras sobre mástiles, siempre.
1.1 NOTA DE CALCULO: RESISTENCIA Y ESTABILIDAD
Será necesaria nota de cálculo ENSAYADA, bien por propio fabricante, bien a su elección, por un laboratorio acreditado.
Esta nota deberá contener como mínimo.
- Características generales del andamio (marca, modelo, componentes)
- Configuración estructural determinada: planos generales y de detalle
- Hipótesis iniciales de carga:
- Permanentes (peso del propio andamio)
- Variables:
- Condiciones del emplazamiento y de los puntos de apoyo
- Cargas de servicio (materiales, máquinas, equipos de trabajo, herramientas, personas, lastres, etc
- Viento (en particular efecto vela) nieve, hielo, vibraciones, etc.
- Especificar características de los puntos de apoyo en función del terreno, así como tipo, numero y distribución de los anclajes dependiendo del elemento constructivo al que se haya de fijar
2. PLAN DE MONTAJE, UTILIZACIÓN Y DESMONTAJE (PMUD)
Para estructuras complejas.
OBJETIVO DEL DOCUMENTO:
- Evitar improvisación
- Evitar el desplazamiento accidental de las plataformas durante la utilización
- Eliminar, reducir y controlar el riesgo de caída en altura de montadores y usuarios
- Evitar que el equipo se desequilibre o desplome
- Evitar, reducir y controlar los riesgos derivados de: proximidad de líneas o instalaciones eléctricas en tensión, ascendentes de gas, bajantes de aguas, obstáculos o irregularidades en los paramentos de fachada, cornisas y balcones, apoyos de dudosa resistencia (registros, acometidas, proximidad a zanjas) , zonas de circulación de vehículos y peatones, mobiliario urbano, paso de otros equipos (cabestrantes, poleas)
- Evitar, reducir y controlar los riesgos derivados de las condiciones meteorológicas adversas.
- Evitar, reducir y controlar los riesgos derivados de posibles interferencias con edificios y obras próximas, obstrucción de la calzada y aceras, caída de componentes y materiales, etc.
- Nota de cálculo: resistencia y estabilidad
- Datos identificativos del emplazamiento (lugar y problemática de su ubicación, características resistentes de las superficies o puntos de apoyo, etc
- Características generales del andamio (marca, modelo, componentes)
- Configuración estructural incluyendo anclajes y puntos de apoyo: planos generales y de detalle
- Delimitación de zonas de almacenaje e instalación
- Secuencia de procesos de montaje y desmontaje, incluyendo maquinaria, medios auxiliares, herramientas y medidas preventivas correspondientes
- Normas e instrucciones de seguridad para la utilización del andamio y de equipos para la elevación de cargas, movimientos de materiales, etc..
- Plataformas elevadoras sobre mástil.
- Andamios tubulares de altura superior a 6 metros entre el nivel inferior de apoyo y la coronación.
- Andamios tubulares de altura inferior a 6 metros que dispongan de elementos horizontales que salven vuelos y distancias superiores entre apoyos de más de 8 metros.
- Andamios tubulares instalados en el exterior, sobre azoteas, cúpulas, tejados o estructuras superiores cuando haya más de 24 metros de altura entre el nivel de calle, terreno o suelo y el nivel de apoyo de la base del andamio en dichas azoteas, cúpulas, tejados o estructuras superiores.
- Torres de acceso y torres de trabajo móviles en los que los trabajos se efectúen a más de 6 metros de altura desde el punto de operación hasta el suelo.
El citado Plan de montaje, utilización y desmontaje, SERÁ REALIZADO POR una persona con formación universitaria (ingeniero, ingeniero técnico, arquitecto, arquitecto técnico) que lo habilite para la realización de estas actividades.
3. DIRECCIÓN DE MONTAJE
INSPECCIONES
¿Quién?:
Los andamios deberán ser inspeccionados por una persona con formación profesional que lo habilite para ello:
- Arquitecto, Arquitecto Técnico, Ingeniero o Ingeniero Técnico.
- F. Profesional: Varios módulos profesionales de la rama “edificación y obra civil“
En caso de NO ser necesaria la realización de PMUD, esta inspecciones podrán ser realizadas por una persona con experiencia certificada por el empresario en esta materia de más de 2 años y cuente con la formación preventiva correspondiente (como mínimo Nivel Básico 50 / 60 h)
¿Cuándo?:
- Antes de su puesta en servicio.
- Previamente a su utilización en el lugar o centro de trabajo.
- Tras un cambio de ubicación (dentro del mismo centro)
- Periódicamente, conforme a lo establecido por el empresario
- Tras cualquier modificación, período de no utilización, condiciones climatológicas que superen los límites establecidos por el fabricante.
- El replanteo del andamio y la correcta instalación de marcos, montantes, travesaños, barandillas, plataformas, trampillas, escaleras de acceso, elementos adicionales...
- Que las plataformas de trabajo no presenten discontinuidades y que lleven marcada de forma indeleble y visible la máxima carga admisible.
- Que no existen roturas, grietas, deformaciones permanentes, ni oxidación o corrosión de los elementos que puedan comprometer su resistencia.
- La permanencia de los elementos de fijación y unión de los componentes del andamio y la ausencia de holguras que puedan afectarles.
- Que los elementos de anclaje y fijación se mantengan en número, situación y funcionalidad iniciales.
- El buen estado y fijación de las redes, mallas, toldos, así como su continuidad en toda la superficie.
En caso de duda, puedes encontrar toda la información necesaria en Guía Técnica para la evaluación y prevención de los riesgos relativos a utilización de equipos de trabajo.
Por: Mario Ortega Pascual
