Avería en la cadena distribución motor Prince

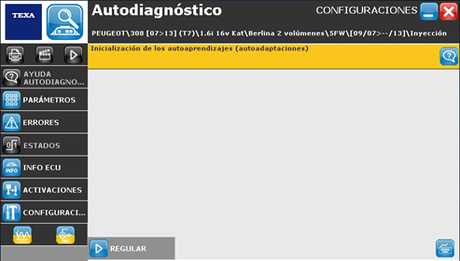

Hoy tratamos una avería recurrente, la Para más información consulte el post:Sin más preámbulos entremos en materia.- Funcionamiento irregular (muy notable a ralentí).Realizar un "reset" de los parámetros autoadaptativos con el útil de cadena de distribución del motor EP (motor Prince), un propulsor muy utilizado en los grupos PSA y BMW/MINI. Se trata de un motor gasolina de 1.4cc o 1.6cc conocido en PSA como 5F (EP6) o 8F (EP3) y en BMW como N12, N13, N14, N16, N18.
Innovaciones tecnológicas del motor Prince en modelos BMW,
Peugeot, Citroën y Mini.
Es conocido por muchos, que estos motores estiran o rompen la cadena de distribución, pero antes de decidir que el problema es la cadena, hay que comprobar algunos elementos.
Síntoma del cliente:
- El motor arranca y se para.
- Ruido de carraca en el arranque (se percibe también entre 1400 y 2000 rpm) .
Códigos de avería:
- P0011/P11A9: defecto del desfasador de admisión.
- P0014/P11A8: defecto desfasador de escape.
Posibles Causas:
1 - Nivel de aceite motor bajo.
2 - Desviación de los valores autoadaptativos relacionados con el desfasador de los árboles de levas.
3 - Desplazamiento de las poleas sobre su eje (tanto las poleas de los árboles de levas como la del cigüeñal no tienen chaveta).
4 - Presencia de virutas metálicas en las electroválvulas de los desfasadores.
5 - Cadena de distribución destensada debido al gripado del tensor hidráulico.
6 - Cadena de distribución estirada (desgaste).
Revisar nivel de aceite y rellenar si procede. BMW-Mini: 5W/30 ACEA C3. Solución:
PSA: 5W/30 ACEA C2 con homologación B712290.
Causa 1
diagnosis.

Aprendizaje manual:
Motor a temperatura de servicio. Efectuar una desaceleración en segunda velocidad de desde 4000 rpm hasta ralentí, luego circular durante 3 minutos a regímenes estabilizados de 1200, 1400, 1600 y 1800 rpm para el aprendizaje.
Arrancar y parar varias veces el motor en caliente para finalizar.
Comprobar el sincronismo de la cadena de distribución insertando los útiles de calado. En caso de haberse movido: aflojar las poleas, calar el motor correctamente, sustituir los tornillos de las poleas y apretar al par recomendado.
¡Importante! Limpiar la base de la polea y del árbol o cigüeñal para asegurarse de que no hay restos de aceite (no hay chaveta ni cono). Finalmente con el motor en su punto de calado, comprobar que el tensor no está demasiado estirado (comprobar mm de despliegue del tensor en la documentación técnica).
Desmontar las electroválvulas de los desfasadores de los árboles de levas (algunos motores sobrealimentados sólo tienen un árbol variable). Revisar la presencia de virutas metálicas en los filtros o conductos "a". Causa 4:
En caso afirmativo, sustituir las electroválvulas, revisar los cuellos o puentes del los árboles de levas más cercanos a las poleas y verificar su desgaste.
Calar la distribución. Desmontar el tensor de la cadena de distribución, verificar que se desliza correctamente y que el muelle interno es capaz de garantizar la correcta tensión de la cadena.
NOTA: los puentes más cercanos a la polea llevan unos anillos de cierre para la presión de aceite (10 y 11). Comprobar el desgaste de los puentes, ya que en ocasiones, los anillos giran y desgastan los puentes produciendo virutas.
Causa 5:

Comprobar el desgaste de la cadena de distribución. Para ello, calar el motor con los útiles (según el grado de desgaste de la cadena, no será posible calar todas las poleas). Desmontar el tensor de la cadena.
Insertar el útil para tomar la medida del desplazamiento del tensor.
Es posible construir un falso tensor partiendo del tensor viejo para tomar la medida: Realizar un agujero en el centro del tensor de 10,50 mm, extraer la válvula A, el muelle B y el pistón C.
Realizar una rosca M12 x 150.
En un tornillo de M12 x 150 x 100 roscar una contra tuerca y roscarlo en la rosca del centro de nuestro útil (sólo presentarlo).
Montar el conjunto en su alojamiento (en el motor) sin la junta de estanqueidad y apretar el tensor. Luego roscar con la mano (el tornillo central con la contratuerca floja) hasta notar que hace tope con el patín de la cadena. Bloquear el conjunto con la contratuerca, e xtraer el conjunto y tomar la medida X.

Si X está por debajo de *73,5 mm la cadena no tiene un desgaste importante, si está por encima es necesario sustituir el conjunto de distribución. (* medida en mm de la mayoría de modelos del motor EP, aun así, compruebe la medida que afecta a su número de motor).
