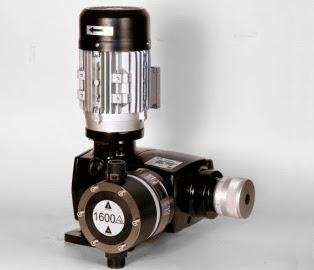

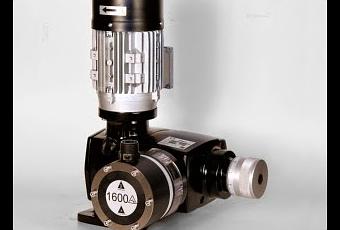

Bombas dosificadoras de proceso, de membrana y de pistón, mecanismo de retorno positivo. ITC

• Descripción general :

Bombas dosificadoras de proceso, de membrana y de pistón, mecanismo de retorno positivo(non lost motion).Caudales: 207- 3200 l/h. Presión máxima 12 bar
- Alta capacidad de aspiración- Alta precisión de dosificación- Regulación de carrera con mínima pulsación de caudal- Mecanismo robusto para trabajar en continuo.

• Características técnicas:

   CODIGO CAUDAL PRESIÓN

50Hz 60Hz

l/h GPH l/h GPH bar PSI

Pistón   72-R3-5P5_ 330 87 396 104 12 174

72-R3-5P6_ 500 132 600 158  8 116

72-R4-5P5_ 660  174  800  211 12 174

72-R3-5P7_ 665  176 798 211 6 87

*72-R5-5P5_ 800 211 - - 11 160

72-R4-5P6_ 1000 264 1200 317  8 116

*72-R5-5P6_     1200 317  -  - 7 100

72-R4-5P7_ 1330 351 1600  422 6  87

*72-R5-5P7_     1600 422 - -  5 73

72-R3-5P5_-5P5_  330+330 87+87  396+396 104+104 12 174

72-R3-5P6_-5P6_ 500+500 132+132 600+600 158+158 8 116

72-R4-5P5_-5P5_ 660+660 174+174 800+800 211+211 12 174

72-R3-5P7_-5P7_ 665+665 176+176 798+798 211+211 6  87

*72-R5-5P5_-5P5_ 800+800 211+211 - - 11 160

72-R4-5P6_-5P6_ 1000+1000 264+264 1200+1200 317+317 8 116

*72-R5-5P6_-5P6_ 1200+1200 317+317 - - 7 100

72-R4-5P7_-5P7_ 1330+1330 351+351 1600+1600 422+422 6 87

*72-R5-5P7_-5P7_ 1600+1600 422+422 - - 5 73

 Diafragma 72-R3-3D4_ 207-267 55-71 249-321 66-85 10 145

72-R3-3D5_ 260-342 69-90 312-411 82-109 7 102

72-R4-3D4_ 415-535 110-141 498-342 132-170 10 145

72-R3-4D5_ 435-522 115-138 522-627 138-166 5 73

*72-R5-3D4_ 498-642 132-170 - - 10 145

72-R4-3D5_ 520-685 137-181 624-822 165-217 7 102

*72-R5-3D5_ 624-822  165-217 - - 7 102

72-R4-4D5_ 870-1045 230-276 1044-1254 276-331 5 73

*72-R5-4D5_ 1044-1254 276-331 - - 5 73

72-R3-3D4_-3D4_ 415-535 110-141 498-342 132-170 10   145

72-R3-3D5_-3D5_ 520-685 137-181 624-822 165-217 7 102

72-R4-3D4_-3D4_ 830-1070 220-282 996-1284 263-339 10 145

72-R3-4D5_-4D5_ 870-1045 230-276 1044-1254 276-331 5 73

*72-R5-3D4_-3D4_ 996 -1284 263-339  -  - 10 145

72-R4-3D5_-3D5_  1040-1370 274-362 1248-1644 330-434 7 102

*72-R5-3D5_-3D5_ 1248-1644  330-434  -  - 7  102

72-R4-4D5_-4D5_ 1740-2090 460-552 2088-2508 552-662 5 73

*72-R5-4D5_-4D5_ 2088-2508 552-662 - - 5 73

*max. 60HzHIDRÁULICAConexiones: X (1 1/4”) / Y (1 1/4”NPT)
ELÉCTRICAVoltaje: 230 / 400 Vac 3ph 50/60HzPotencia: 1.5 Kw (2 Hp) Protección: IP55 clase F
MATERIALESCilindro: P.P / AISI 316 / PVDF / PTFE Diafragma: PTFE en base de elastomero reforzado con fibra Pistón: Cerámica / PEUHMW Estanqueidad: FPM Válvula (cuerpo): P.P / AISI 316 / PVDF / PTFE Válvula (bola): Vidrio / Vidrio borosilicato / Cerámica Bloque: Fundición aluminio

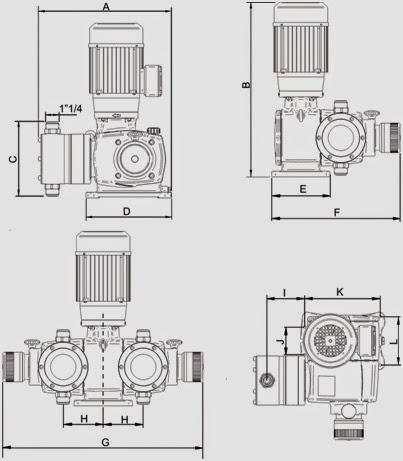

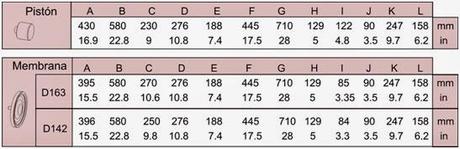

PESO Y DIMENSIONESPeso: Un módulo 48 kg (105 lb) Dos módulos 65 kg (143 lb)


Fuente: ITC
