Cerramientos caseros para la Prusa i3

Si alguna vez ha tratado de imprimir con ABS sin un cerramiento, sabrá que el olor no es precisamente placentero pues se desprenden gases nocivos y por si fuese poco es dificil de imprimir ya que tiende a despegarse la pieza levantándose de la cama e incluso apareciendo grietas, problemas todos ellos que con un cerramiento, se pueden solucionar y ademas obtener algunas mejoras como el atrapar los gases dentro , mejorar la calidad de la impresión , y todo ello sin mencionar la reducción de ruido

No obstante si SOLO esta imprimiendo mayormente con PLA, no espere ninguna mejora en la calidad de impresión cerrando su impresora 3d , pues el PLA se imprime bien a temperatura ambiente, aunque obviamente al usar un receptáculo para su impresora , si mejorara la reducción de ruidos y también en la contención de gases nocivos también presentes en la impresión con PLA .

En la red mayormente hay dos cerramientos para impresoras 3d que destacan del resto:

• Usar una caja de luz de uso en fotografia
• Usar como base la famosa mesa Lack de Ikea

Cerramiento con caja de luz

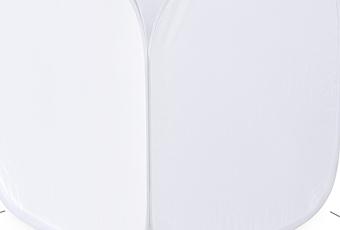

A menudo se pueden usar determinados productos diseñados originalmente para un propósito completamente diferentes. En este caso hablamos de una caja de luz plegable que se puede comprar e n Amazon por unos 17€ , pensada como herramienta útil para la fotografía ,pero que se puede usar para nuestro fin pues todo lo que tiene que hacer es colocar la impresora dentro de la caja de luz y cerrar el compartimiento

Este tipo de cajas están hechos de materia textil, lo que significa que son herméticas lo cual es interesante porque no deja llegar a altas temperaturas (incluso puede mantener la fuente de alimentación dentro.)

Según pruebas de muchos usuarios con la impresora dentro se puede llegar temperaturas alrededor de 38° C después de 10 minutos de la impresión dentro de una habitación con la temperatura ambiente. de 26° C, lo cual es una mejora significativa ( y ademas este uso es reversible pues sigue pudiendo usar este producto como caja de luz )

Esta caja para fotografía que podemos comprar por unos 17€ en Amazon funciona como un cerramiento al abrirla, sin necesitar mas modificaciones .

Aunque su uso no fuese para el cerramiento de una impresora en realidad es una idea sencilla y barata que se puede probar , pues en un cubo de 60x60x60 nos debería haber problemas en meter nuestra impresora .Segun pruebas de usuarios podemos llegar a alcanzar temperaturas sobre 40 grados celsius después de unos minutos de impresión

Cerramiento con estructura Lack de Ikea

Usar la estructura Lack de Ikea como receptáculo para nuestra impresora 3d es la opción más popular entre la comunidad de impresión 3D ( de hecho si busca en línea, encontrará docenas de diseños ). Esta estructura a se puede comprar por menos de $10 y tiene casi el tamaño perfecto para impresoras de Prusa. Ademas puede apilar las mesas encima de la otra para crear bahías para varias impresoras, o utilizar uno para el filamento y las herramientas de almacenamiento.

A pesar de que algunos de los diseños existentes de la caja son bastante buenos, hemos elegido un diseño bastante original en thinginverse creado por Dominik Císař

Este diseño destaca por las buenas mejoras incorporadas como son las bisagras integradas en las esquinas , puerta doble, luz LED conectada a la fuente, un clip para ésta (se pude mantener fuera la fuente de alimentación y se puede quitar cuando quiera) , lados de plexiglass para que pueda ver mientra imprime in dejar salir el aire caliente y por último, puede levantar las mesas , cuando quiera al no estar atornilladas pero perfectamente encajadas

Estos son los elementos empleados en la fabricación de esta caja para la Prusa I3 , pero que perfectamente podemos adaptar a otras impresoras)

Construcción

• 2 x o 3 x falta de Ikea mesa
• 4 imanes de neodimio 20 mm x 6 mm x 2 mm
• 3 x Plexi 440 x 440 mm, 3 mm de espesor (si estás en Estados Unidos, intenta Reina ciudad de polímeros)
• 2 x Plexi 220 x 440 mm, 3 mm de espesor

Electrónica

• Detector de fuego/humo
• Termómetro interior/exterior
• Banda de LED 24V, 30 cm
  • 24V para MK3, 12V para MK2/S
  • Si desea utilizar una tira de LED de 12V con el MK3, utilice una fuente de alimentación separada.
• Cable doble, 100 cm
• 2 x 221 WAGO o similar compact conector de palanca

Tornillos

Construcción de la caja

El proceso empieza instalando la tira LED y un detector de humo pues tener un detector cerca siempre es una buena idea (mejor estar seguro), Después tenemos que colocar las cuatro esquinas impresas y las patas de las mesas.

Es hora del mejor momento del montaje así que lo siguiente es colocar el plexiglass en los 4 lados.Si estas usan uno de 3mm, entrará muy justo . El plexiglass será fijado por las cuatro piezas también impresas, así que se mantendrán en su lugar aunque levante la mesa . No se debe olvidar de las manillas . Cuando se atornillen los soportes de bobina ya estarás listo la mesa superior

La mesa inferior necesita el tope para la puerta y las 4 esquinas . La fuente que va atornillada a la impresora la sacaremos fuera del cerramiento principal pues la fuente no está hecha para ser usada en entornos cálidos por lo que de incluirla en el interior acorta su vida si se mantiene dentro. para ello la fuente está soportada por 2 piezas impresas para que se puede deslizar fácilmente la fuente hacia adentro o hacia afuera, siempre que lo necesite

Como eliminamos la fuente del marco, es una buena idea para reemplaza esta sujeción que daba la fuente con una parte impresa para mantener el marco rígido. Una de las cuatro clavijas tiene un orificio para el enrutamiento de los cables de la fuente.

Reemplazaremos la cubierta de la cama con una versión alternativa de ángulo recto, lo cual hará que la huella de la impresora sea un poco más pequeña y previene los cables de la cama golpeen el plexiglás en la parte posterior de el recinto.

Por ultimo queda conectar dos cables a 24V positivo y negativo en la placa EINSY

Ya solo queda apilar las dos mesas una encima de la otra, conectar la tira de LED a los dos cables y pasar los cables a la parte posterior del cerramiento. ¡Y eso es todo !0

En este vídeo podemos ver el proceso completo del montaje de esta caja

Ahora, por supuesto, puede acumular más mesas Lack de Ikea una encima de la otra para diferentes propósitos , lo cual hará hacer el recinto más alto pero mas interesante ¿no?

Por cierto todas las piezas para imprimir están https://www.thingiverse.com/thing:2864118.
