Es cierto que cada vez mas automóviles integran un conector usb host al que podemos enchufar cualquier unidad extraible con nuestra música favorita, pero lamentablemente no todos los automóviles “modernos” cuentan sin excepción con este útil accesorio ( es más: en algunos modelos se suele incluir “toma USB” como una opción mas de equipamiento que se debe pagar aparte)
Ante la problemática de poder conectar una unidad usb a nuestro equipo de audio de nuestro vehiculo , es cierto que existen reproductores mp3 con toma de usb que transmiten en FM lo cual significa que podrá ser reproducido a través de un “simple” autoradio.
Sin embargo a pesar de que emitir en FM el audio del reproductor MP3 procedente del USB host incorporado hacia el equipo de audio de nuestro vehículo podría parecer una idea interesante,esto conlleva algunos inconvenientes:
- Posibles Interferencias con emisoras de FM de frecuencias cercanas ala de transmisor FM
- Dificultad de encontrar frecuencias libres en movilidad
- Ruidos de fondo
- Baja calidad de audio de los transmisores de FM
- Pérdida de la memoria de un canal
- Baja potencia de RF en transmisión
¿Entonces existe alguna solución sencilla para poder contar con un resproductor mp3 en el automovil por poco coste?
Pues en efecto , gracias a un sencillo truco usando ingenieria inversa lo podemos conseguir simplemente adquiriendo un lector de mp3 con toma usb que transmita en fm , modificandolo nosotros para obtener el audio directo que conectaremos a la toma de audio in que ya casi el 99,99 % de los autoradios tienen

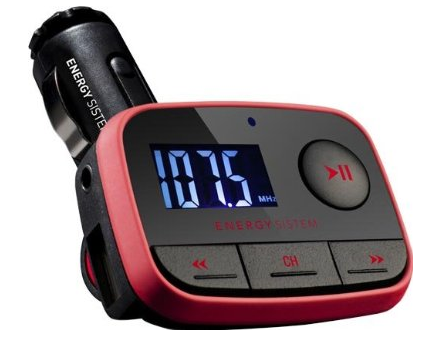

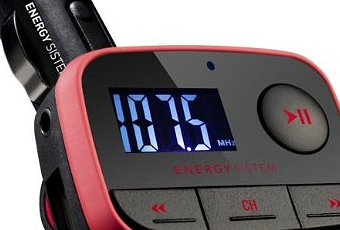

Para nuestro montaje usaremos el reproductor de MP3 de Energy System por su relación calidad /precio el cual puede ser adquirido por unos 10€ en portales de venta on-line
Las especificaciones técnicas de este reproductor son las siguientes:
Marca Energy Sistem
Modelo Car
Nombre del modelo Car MP3 f2 Racing Red
Año de fabricación 2013
Peso del producto 32 g
Dimensiones del producto 4 x 8,5 x 5,5 cm
Número de modelo del producto Car
Número de producto Car
Interfaz del hardware USB
Otras características Tarjeta de lectura integrada
Tecnología de pantalla LCD
Dimensión de la pantalla 1 pulgadas
Tipo de pantalla LED
Decodificador integrado No
Tipo de salida de audio 3.5 mm
Formatos de audio compatibles MP3, WMA
Pilas / baterías incluidas No
Número de puertos USB 1
Tipo de conector Solo iPod Plug-In, USB
Formatos compatibles MP3, WMA
Tipo de medio MP3, WMA
Incluye mando Sí
Este reproductor parece muy completo pues en efecto tiene todas estas facilidades
- Transmisor FM que envía la música a la radio del coche sin cables en rango de frecuencia seleccionable de 87.5 a 108.0 MHz
- Reproduce música en formatos MP3 y WMA con navegación por carpetas.
- Compatible con tarjetas de memoria SDHC (hasta 32GB).
- Conexión USB para escuchar música desde un pendrive (hasta 32GB).
- Entrada de línea tipo jack de 3,5mm para conectar tu reproductor portátil.(si el lector ha leido bien entrada y no salida como seria de desear)
- Mando a distancia con acceso a todas las funciones del dispositivo.
- Funciona con fuentes de energía de 12V y 24V.
- Distancia efectiva hasta 5 metros.
- Navegación por carpetas.
- 8 modos de ecualización: Normal Rock Pop Classic Soft Jazz DBB y SRS. – 4 modos de reproducción incluyendo modo aleatorio.
Modificación a realizar
En efecto el lector usb descrito parece ideal para añadir un puerto host a nuestro equipo sino fuera por un pequeño problema: el audio al transmitirse por FM esta sujeto a chasquidos , interferencias ,cortes ,etc que se acusan sobre todo mucho más en movilidad
Por tanto aunque el fabricante haya dotado la facilidad inalambrica para mejorar la usabilidad del producto a efectos prácticos no lo ha conseguido ya que la calidad de audio no es la ideal básicamente por el medio usado de transmisión de la señal de audio ..¿pero y si fuese posible extraer la señal de BF directamente para conectarlo a la entrada in de nuestro equipo de audio de nuestro automóvil?
Pues en efecto por ingeniería inversa es posible , lo cual vamos a describir en unos momentos
1-Desmonte el cristal superior ( va pegado )
2-Destornille los 4 tornillos de la carcasa superior

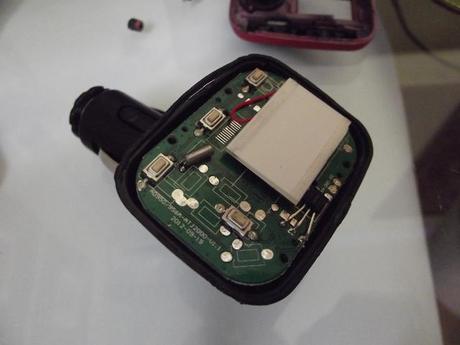

3-Extriga dando la vuelta a la placa principal pues vamos a modificar el circuito
Como observaremos tenemos un conector hembra de jack de 2 1/2″ stereo sin utilidad ( es raro que queremos conectar un reproductor mp3 a este propio reproductor mp3) que por tanto es proclive para usarlo como salida de audio si anulamos la electrónica asociada a la entrada .
Ademas de los conectores ( jack ,usb, y sd) y el lcd tenemos tres chips : el mas grande es propio reproductor de audio , uno de mas abajo de éste es el chip de BF y finalmente a la derecha es el modulador de RF

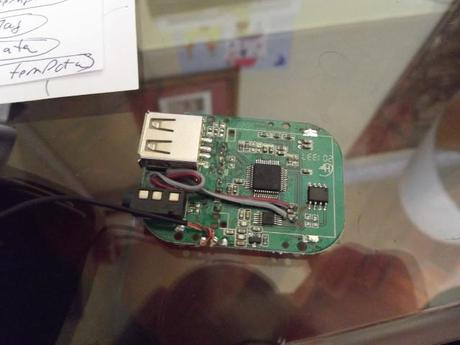

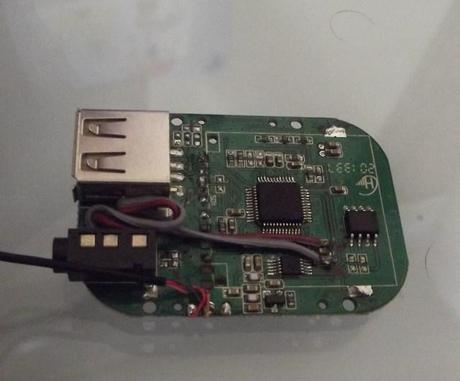

Conocida la electrónica que alberga este reproductor solo se trata de anular el jack de audio ( simplemente desoldaremos las dos resistencias SMD que hay arriba del propio conector y conectaremos en el lado del jack dos pequeños hilos que a su vez lo conectaremos a la salida del chip de audio tal y como se muestra en la fotografía
Respecto a la masa no hace falta una nueva conexión pues precisamente el jack tenia conectada la masa al lado común
!El jack de audio ya esta preparado para sacar el audio por BF en lugar de ser lo contrario ( audio in)!

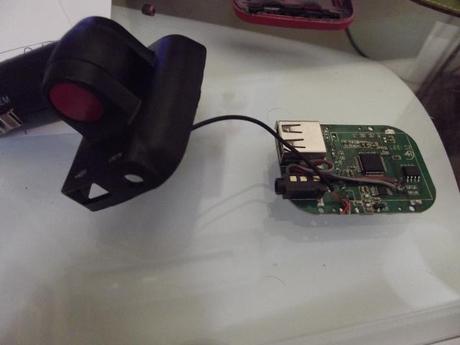

Y este seria el resultado del montaje:
5-Finalmente ya hecha la modificación seguiremos los pasos a la inversa: vuelva a colocar la placa en su posición , ponga la carcasa superior , atornille los 4 tornillos y finalmente pegue el cristal nuevamente
6-Ya puede conectar a la toma de audio la salida directa del reproductor modificado y reproducir cualquier tema desde l reproductor modificado. Sinceramente la calidad de audio es muy superior a la que obteníamos modulando por FM la señal y ademas con este montaje ya no estaremos sujetos a cortes e interferencias, ruido etc ( y ademas no “gastaremos ” una memoria de nuestro equipo de audio en memorizar el canal que transmitía este equipo)
