Pues sí, compañer@s, ahora que está tan de moda las máquinas recreativas y los juegos arcade, vamos a explicar lo fácil que es construir una máquina recreativa o Bartop, que es como los entendidos les llaman a estas maquinitas que tan felices nos hacen al recordar aquellos maravillosos años. Veremos lo fácil que es, y que no son necesarios altos conocimientos ni de bricolaje, ni de informática. Tampoco serán necesarias costosas herramientas que sólo utilizas una vez en la vida, ni un ordenador potentísimo, ni siquiera un gran desembolso. ¿No te lo crees? Entra y verás.

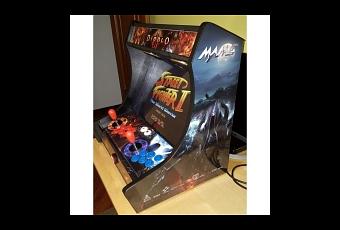

Así es, en este artículo explicaré cómo montar una máquina arcade, máquina recreativa, maquinita, bartop, o cómo quieras llamar a la que a partir de ahora será tu "maquinita".

Si eres de los 80's o 90's, será un artículo nostálgico que te hará recordar las horas y horas que te habrás podido pasar delante de una máquina recreativa como estas. Ahí con tus monedas de 25 pesetas, echando una... otra... y otra... hasta que sonaba la sirena del colegio y tenías que irte corriendo, aunque ya sabías que llegabas tarde.

Y no se lo digas a tus amig@s, porque empezaréis con el..¿Te acuerdas del Cadillac Dinosaurus, del pang, Street Fighter, Mortal Kombar, El futbol del robots, el 3 para 3 de basket callejero, el de la araña, Italia 90 ...? Pues todos estos juegos y muchos más (hasta 6.600 juegos) podrán ser tuyos si te animas a montar una máquina arcade "de las de antes".

En este tutorial trataré la construcción de la base, la máquina en sí, su montaje y decoración, y lo fácil que es gracias a nuestros amigos de bartop.es, que por ser tú e ir de parte de El e-Informático, te regalan un botón cuadrado para la función de Insert Coin. Para ello, sólo tienes que incluir el siguiente código durante el proceso de compra:

Código descuento: "ELEINFOR"

Y el botón se agregará automáticamente a tu carrito y... totalmente ¡¡GRATIS!!.

De nada ;)

Vamos al grano.

{autotoc addNumbering=true|addNumberingToc=true}

Materiales Necesarios Para Máquina Recreativa

En este apartado voy a hacer un importante inciso, y es que la construcción que voy a tratar va a ser la mejor en relación calidad/precio a mi parecer. Por supuesto que hay mejores, peores, más baratas, más caras, más pijas, más de andar por casa... pero después de realizar varias bartop, la opción que muestro a continuación es la que a mí me parece más óptima para dejar la máquina recreativa lo más preparada posible con la menor inversión :)

Dicho esto, partimos del Kit Bartop que nos facilita bartop.es para empezar a construir nuestra maravillosa máquina arcade (no os olvidéis del código promocional que indico al principio del artículo).

Contenido del Kit Bartop de Bartop.es:

Base
Lateral Derecho
Lateral Izquierdo
Trasera
Tabla preparada para 2 jugadores con 6 botones y un joystick por cada jugador.
Tabla para botones para Jugador 1, Jugador 2 e Insert coin.
Metacrilato para monitor
Metacrilato para marquesina.
Tabla para marquesina superior
Tabla para marquesina inferior
Tabla de soporte para monitor
Tornillos más que de sobra para montar la máquina
Vinilos (a elegir entre más de 20 vinilos ya creados o la posibilidad de crear tu propio diseño).

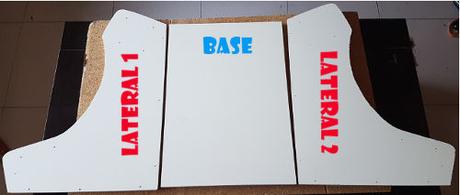

Laterales y Base

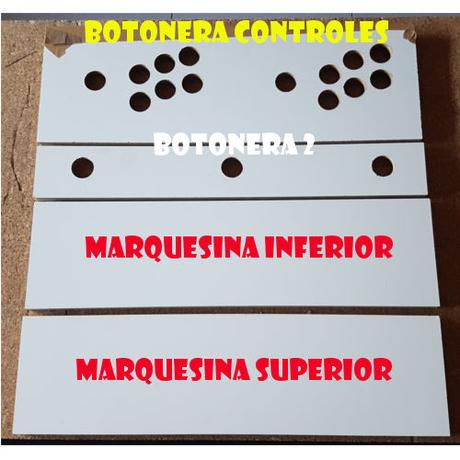

Marquesina y CPO

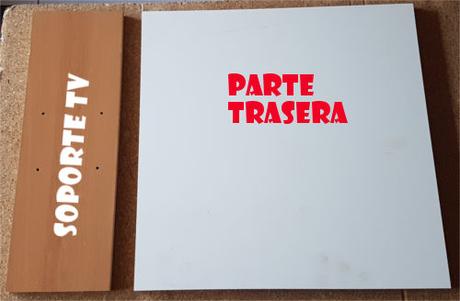

Soporte Monitor y Trasera

Metacrilatos

Vinilos y Tornillos

Aparte del Kit Bartop, hay que comprar:

2 joysticks - a vuestro gusto, americanos o japoneses.
15 botones (12 para jugadores, 1 para player1, 1 para player2 y otro para Insert Coin - GRATIS si aprovechas mi código "ELEINFOR"). Pack Ahorro
Cables fast-on para conectar botones y joysticks con Raspberry Pi. Disponible en Bartop.es
Raspberry Pi
Monitor 4:3 - 17 o 19 pulgadas. Puedes aprovechar uno que tengas por casa o comprarlo nuevo

Y para montar una máquina recreativa chula y más personalizada, yo también compro por mi cuenta:

6 escuadras - 2 para unir las dos tablas del GPO y 4 para fijar la tabla de soporte al monitor.
4 bisagras - para CPO y puerta trasera
1 pestillo
1 tubo LED para marquesina
Cubrecantos
Altavoces de ordenador
Imanes de armarios

Todo esto hará de nuestra máquina arcade de las de antes, con unos efectos que nos harán recordar tiempos añejos muy muy felicessss.

Construir la Base Bartop

Empezaremos por la base, desde donde se iniciará a construir lo que se convertirá en nuestra máquina de juegos arcade.

Cogemos las tablas laterales, y la tabla base (36x50cm), poniendo uno de los lados de 50cm mirando a nosotros, siendo los lados de 36cm los laterales.

Recomiendo dejar 2cm de saliente de las tablas laterales sobre la parte trasera de la tabla base. Esos 2cm los aprovecharemos para incrustar la tabla de la parte trasera de la máquina, pero esto será de los últimos pasos :)

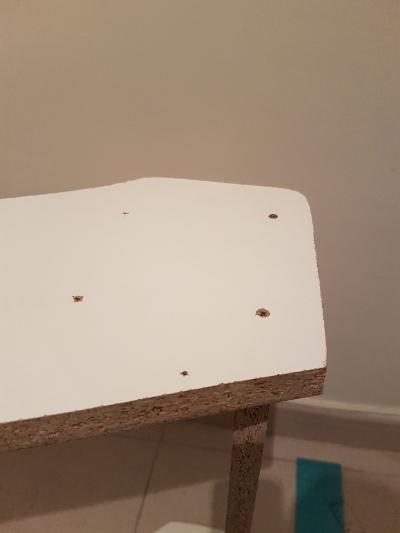

Aprovechamos los agujeros que Bartop.es nos facilita ya hechos en las tablas para unir las tablas laterales a la tabla base.

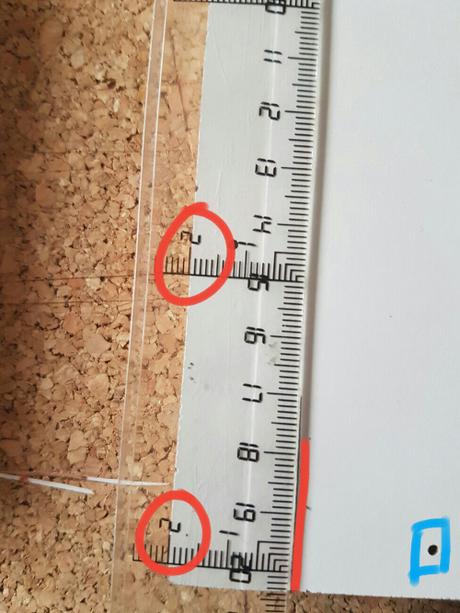

Dejar 2 cm sobrantes en la parte trasera

Nos deberá quedar formado como en la imagen siguiente:

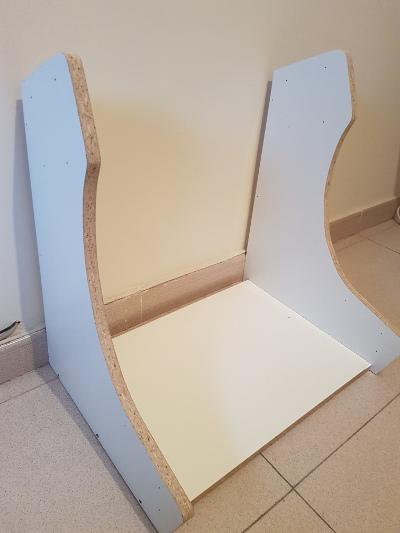

Construcción Base + Laterales

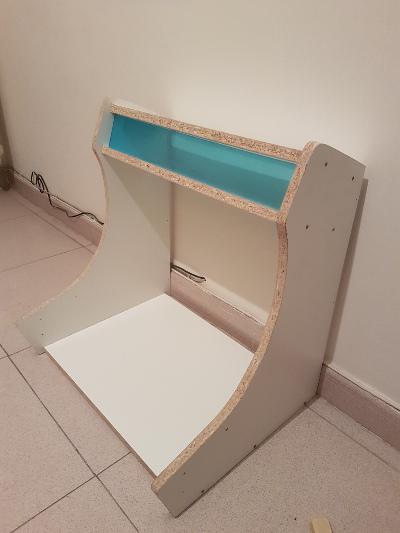

Montaje de la Marquesina

Tenemos dos tablas de 13,5 x 50 cm que son las destinadas a montar la marquesina.

OPCIÓN: En la tabla que pongamos abajo, si somos unos manitas, podemos hacer los agujeros para montar unos altavoces y tener un sonido más real. Aunque yo suelo poner los altavoces de ordenador tal cual en un hueco de la parte trasera, bajo el monitor.

Para montar las tablas de marquesina, recomiendo dibujar primero, sobre las maderas, unas líneas guía sobre las que clavaremos las tablas de marquesina a las tablas laterales. Dibujaremos una línea a 2 cm del límite trasero en las tablas laterales para dejar hueco a la tabla trasera. Dicha línea no deberemos traspasarla con las tablas de marquesinas.

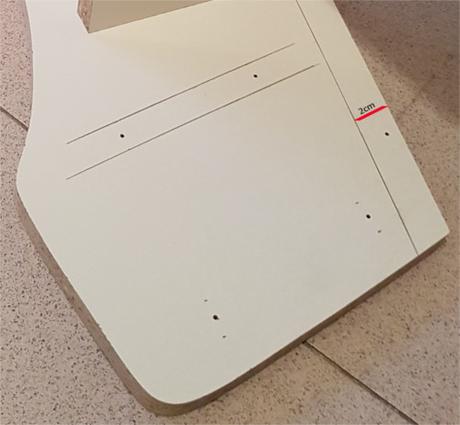

Dejar 2cm Parte Trasera

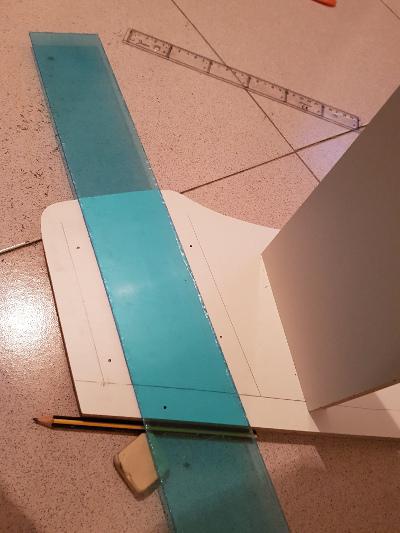

Ahora deberemos fijar la inclinación de las tablas de marquesina, y crear una separación igual al ancho del metacrilato de la marquesina, que es de 7 cm.
