Cómo hacer un distorsionador para guitarra eléctrica

Si eres músico o aficionado a las guitarras eléctricas, de seguro entre tus efectos tendrás algún dispositivo distorsionador. En el caso que no lo tengas o desees crear un distorsionador propio que cumpla con tus expectativas, en el siguiente post veremos cómo hacer un distorsionador para guitarra eléctrica.

Materiales

- Una resistencia (R1) de 100 ohmios.

- Dos resistencias (R2 y R6) de 10 kilo Ohmios.

- Dos resistencia (R3 y R10) de 15 kilo Ohmios.

- Una resistencia (R4) de 2.2 kilo Ohmios.

- Una resistencia (R5) trimmer de 470 kilo Ohmios.

- Una resistencia (R7) de 33 kilo Ohmios.

- Una resistencia (R9) de 8.2 kilo Ohmios.

- Una resistencia (R11) de 5.6 kilo Ohmios.

- Seis condensadores electrolíticos (C1, C2, C4, C5, C6 y C8) de 10 mF/16V .

- Un condensador poliéster (C3) de 3.3 nF.

- Un condensador electrolítico (C7) de 227 mF/16V.

- Tres transistores npn (TR1, TR2 y TR3) del tipo BD546.

- Un interruptor de botón metálico (S1).

- Un potenciómetro doble logarítmico o lineal (P1) de 50 kilo Ohmios.

- 2 tomas o conectores jack de 6.33mm mono y de panel.

- Una fuente de 9V.

Construcción del distorsionador

La construcción del distorsionador es sencilla. Primeramente, creamos una entrada con uno de los conectores y en serie colocamos el interruptor S1, luego realizamos dos divisiones dentro del circuito. La primera, mantiene el circuito abierto y no presenta distorsión, mientras que la segunda, cierra todo el circuito y permite disfrutar de la distorsión.

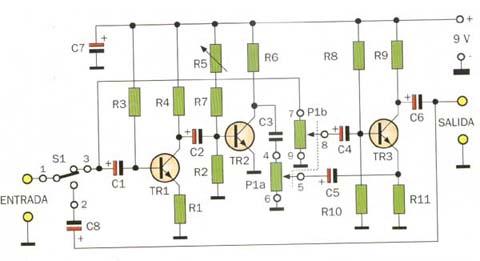

La construcción del circuito debe ser igual a la que podemos ver en el siguiente diagrama:

En una zona paralela al jack conector de salida, debemos ubicar una fuente de alimentación de 9V, que puede ser una batería de las cuadradas.

El circuito puede ser ubicado dentro de una caja metálica con recubrimiento interno, una caja plástica o acrílica, o de madera, y la podemos ubicar luego de un pre-amplificador u otro efecto para guitarra.
