En efecto puede parecer anacrónico echarnos 40 años atrás pues hoy en dia el panorama ,como sin duda amigo lector sin duda conocerá , es bien distinto pues usamos smartphone , tablets, ordenadores o incluso TV inteligentes para escuchar nuestra música favorita con una calidad incluso similar a los altos estándares HIFI que tan de moda se pusieron en aquellos tiempos . No obstante a pesar de todo estos nuevos dispositivos , no significa que no podamos contar con altavoces portátiles de calidad de todos los tamaños o funciones que se nos puedan ocurrir, pues sin duda la tecnología ha avanzado y mucho también en esta cuestión ya que tenemos que entender que existen tantas formas distintas de disfrutar de una buena sesión musical como de personas hay en este planeta por lo que habrá personas que quieran un altavoz pequeño y sencillo para disfrutar de su música de la forma más cómoda y simple, y, en el otro extremo, habrá quien prefiera una bestia ostentosa con la que ambientar una gran fiesta, incluso a golpe de voz gracias a un micrófono. Ademas tampoco debemos olvidar a los amantes de los efectos de luz o a los puristas de lo estético.
Muchas firmas se animan a lanzar multitud de altavoces portátiles al mercado dentro de todo tipo de rango de precios, calidades y enfoques, así que no está de más dar una visión genérica para ver el interior de uno de los altavoces más difundidos procedentes del mercado oriental ( y que podemos encontrar ahora mismo en Amazon ) , de modo que a cuando deje de funcionar dado su bajo coste antes de desacharlo podamos intentar repararlo
El modelo que vamos a ver es el MusicMan MA 3431 que cuenta con un amplificador de estéreo 3w x2 RMS, lector de unidad flash USB y Micro SD TF (hasta 32GB). También cuenta con radio FM estéreo una entrada de Line-in/AUX mediante in jack de(3,5 mm/analógico
Para funcionar el MusicMan MA 3431 cuenta con una batería de litio de 600 mAh que en teoría debería ofrecernos un ttiempo de reproducción de unas ~ 6 horas con un tempo de carga de unas ~ 4 horas a traves de un conector de 5v DC
Por supuesto ,como otros productos orientales , este popular modelo lo veremos en un sinfín de marcas ( y por supuesto colores) pero tanto el armazón de aluminio , como la electrónica del interior son las mimas
Este reproductor suele funcionar bastante bien ,pero con el uso hay partes que poco a poco dejaran de responder como son l a batería , el conector de carga , el circuito de carga de la batería, el interruptor de encendido y por supuesto en ultima instancia la placa de control o los altavoces.
Si el reproductor ya ha pasado la garantía , y no nos funciona o se apaga a los pocos minutos con la batería recién cargada es sinónimo de problemas en la alimentación a la placa ,para lo cual se hace necesario desmontarlo para averiguar el motivo del problema
En primer lugar soltaremos los altavoces de los lados que van a presión ( utilice una herramienta de plástico de las usadas para desmontar los móviles) y acto seguido nos toca desmontar la placa madre , la cual , como podemos ver en la imagen de abajo , va sujeta simplemente con dos tornillos
Para quitar estos , en el lado del plástico del testigo de carga quitaremos la pegatina que oculta las cabezas de esos dos tornillos y ya podemos proceder a aflojar estos , lo cual hará que se suelte el embellecedor del conector USB de la cara opuesta.
Ahora ya tenemos la placa con los dos altavoces y la batería que despegaremos del armazón .
En la placa se observan claramente ,los pulsadores de control en el extremo superior . Es de destacar también a ambos lados de la placa los dos pequeños amplificadores de audio junto con las conexiones de los dos altavoces . El conjunto se completa con el circuito de audio en el centro y abajo junto los jack el circuito de carga de la batería
En primer lugar mediremos con un polímetro en los extremo de la batería , lo cual en este caso nos da unos 4.06V , lo cual debería ser suficiente para que reaccionar el circuito por lo que lo siguiente a revisar es el interruptor general que esta cerca del lector de microsd.
Si el circuito sigue sin responder, otra opción interesante es descartar la batería , por si esta no tuviese suficiente carga, Para ello, podemos intentar alimentar con una fuente de laboratorio a través del propio conector de la batería a ver si reacciona el circuito.
En caso afirmativo ya sabe que probablemente sea la batería y/o el propio circuito de carga , por lo que podría añadir una nueva batería ( no olvide respetar la polaridad) , pero otra opción mas barata y que mejorara las prestaciones es optar por una powerbank , por lo que si lo desea puede realizar una sencilla modificación
Tanto si no desea cambiar la batería como si confirma que falla el circuito de carga o el propio de alimentación , una opción si no necesitamos alimentarlo con la batería interna es "hackear" la propia placa para alimentarlo directamente con 5V DC , lo cual por cierto dada su diseño no era posible ( es decir no permite reproducir música y ademas cargar la batería)
Para esta pequeña modificación podríamos usar un conector micro usb y fijarlos a la caracas , pero es mucho mas sencillo optar por un cable usb reciclado al que cortaremos por el otro extremo s de modo que solo queden los cables rojo y negro
En la placa tomaremos el cable negro del conector de la batería al cable negro del cable USB para la alimentación exterior

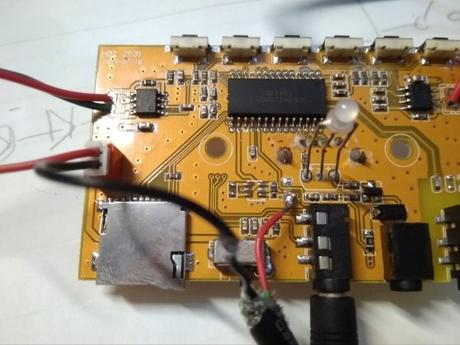

En cuanto al punto de entrada de +5V , este se ha obtenido por ingeniería inversa y esta justo a la salida del circuito de carga a la izquierda del led indicador de carga y unos mm por debajo como se puede ver en la imagen , y que conectaremos al cable rojo del cable USB para la alimentación exterior.
Con esta pequeña modificación usando un cable usb para alimentar el reproductor toca probarlo enchufando este nuevo cable a una fuente de 5v con salida USB
Comprobado el funcionamiento toca volver a montar la placa en el centro de la carcasa de aluminio
Una vez coloquemos uno los altavoces observaremos que necesitamos un agujero donde pueda pasar el nuevo cable usb de alimentación por lo que con una lima justo en unos de los bordes practicaremos una pequeña canaladura para poderlo llevar al exterior .
Finalmente colocaremos el segundo altavoz y habremos terminado de modificar este estupendo reproductor añadiendo ademas una nueva funcionalidad que antes su diseño no permitía , pues podrá ser alimentado por powerbank o por simples cargadores usb de 5v de forma indistinta
En la foto podemos el aspecto de este MusicMan MA 343 1 tras la modificación
