Es frecuente que tras un largo periodo de inactividad de un ordenador portatil , quizás mas prolongado de lo habitual, desgraciadamente la batería interna se niegue a cargar.
Lo normal es que intentemos reanimarla en numerosos intentos de cargas profundas, teniendo para ello el equipo conectado al cargador durante un periodo largo esperando que reaccione . En ocasiones, desgraciadamente, esos intentos terminan siendo infructuosos obligándonos finalmente a reemplazar toda la batería ( es decir el pack de celdas con su controlador BMS ) por uno nuevo.
Conseguir una batería nueva es evidente la solución más rápida , pero esto aparte de tener un coste monetario y ambiental elevado, no siempre es fácil , así que descartado que el cargador este defectuoso , vamos a ver dos métodos para intentar recuperar esas baterías.
MÉTODO CARGA ALTA
A veces hay soluciones sencillas que no involucran demasiado coste como puede ser el caso de intentar solucionar el problema de la carga de una batería de un miniordenador o un ordenador portatil que por falta de uso ya no carga la batería interna y al que le pretendemos poner nuevamente en marcha.
Lo cierto es que es que es relativamente frecuente este tipo de averías que se presentan cuando por ejemplo estamos unos meses sin utilizar nuestro ordenador portatil de modo que cuando intentamos arrancarlo no carga la batería llegando incluso a no reconocerla o ni siquiera poder arrancar .
De forma resumida el problema , se debe a que en vacío se van descargando las celdas internas del pack de batería hasta un punto en que el controlador BMS interno de carga de las celdas, cuando baja la tensión un cierto valor bloquea también una posible carga de aquella rama de carga , y dado que todos los packs de baterías están compuestos por celdas normalmente 18650 asociadas en serie y paralelo para dar un determinado voltaje y capacidad, dado que la electrónica interna del pack puede impedir la carga (es decir el controlador BMS), una vez que se descargue más de lo normal, ya el proceso parece irreversible . Por ejemplo, en el vídeo de mas abajo podemos ver una batería de 10.8 volts que no carga y que por tanto vamos a necesitar a proceder a destapar para intentar repararla.

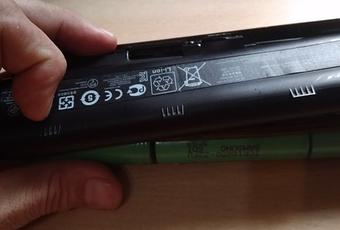

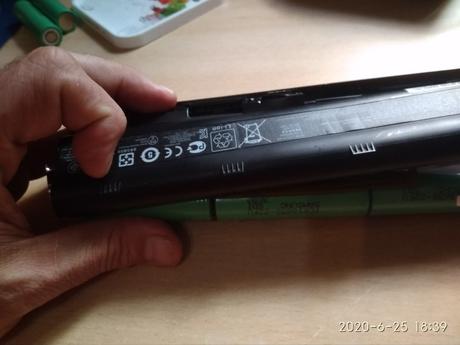

Desmontar un pack de baterías no es una tarea sencilla al carecer casi siempre de ranuras para separar los cuerpos ya que normalmente van termo-selladas ambas partes.
En caso de que tenga alguna ranura por los laterales podemos ir
introduciendo un destornillador plano para evitar dañar la electronica y vamos desplazándonos para intentar separar ambos cuerpos .

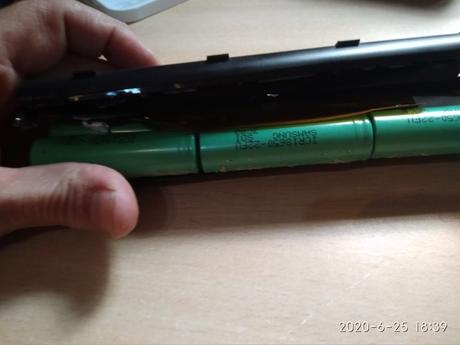

En muchos casos la etiqueta tapa de forma deliberada el acceso así que la debemos desprender dependiendo del modelo de pack de baterías pue s cada pack más o menos se abre prácticamente de la misma manera. Intentamos pues retirar esta etiqueta con cuidado ( porque una vez reparada la volveremos a volver a pegar de nuevo ) y deberíamos proceder con el destornillador plano dándole poco a poco abriendo el pack
Hay personas que optan por utilizar un cuchillo un poco caliente o incluso una mini-herramienta para ir abriendo despacio las dos partes del pack estas ya que debemos hacerlo con cuidado de no romper la electronica o las conexiones internas .

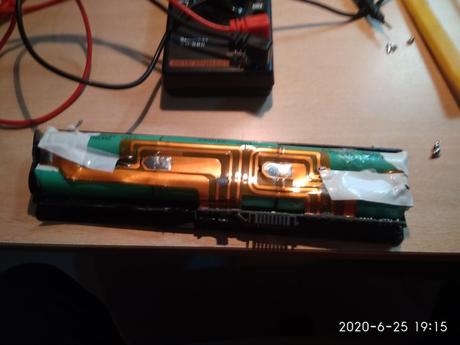

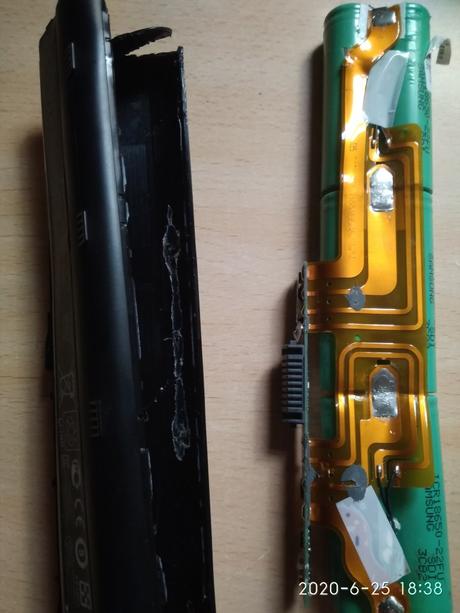

Una vez que hayamos abierto el pack veremos que internamente hay una pequeña placa electrónica, llamado controlador BMS, que facilita la carga de cada rama de celdas impidiendo la carga en tres casos muy concretos:
- Cuando supere cierto valor de temperatura de la rama.
- Cuando supere el valor de tensión nominal.
- Cuando baje de un determinado valor de tensión.
Vamos a proceder a INTENTAR reparar el conjunto con una fuente variable ajustada a 12v ( o si no se dispone de este de cargador de 12 y de 500 o 1000 mA) . La tensión debe ser de 12V en este caso dado que la tensión nominal de este pack es de 10.8V y para cargar la tensión debe superar un par de voltios la tensión nominal.
Obviamente deberemos observar con cuidado extremo la polaridad de los hilos que vamos a usar para intentar reanimar el pack (en el cargador el hilo que está marcado con blanco o es de color rojo es el positivo de nuestro cargador y el otro el negativo ).
En el pack de baterías asimismo deberemos identificar con un polímetro los extremos de la batería ( normalmente serán los extremos cercanos a ambos costados ).
Entonces teniendo claro la polaridad del pack de batería y de la tensión de carga exterior vamos a intentar reanimar la batería aplicando tensión durante unos 5 segundos , haciendo una pausa, volvemos a contar 1 2 3 4 5 ,etc , asi en total 4 veces 5 segundos con 1 ó 2 segundos de por medio.
Con este método le estamos dando una carga inicial a nuestro pack de batería a modo e pulsos eléctricos , lo cual normalmente deberíamos poder recuperarla.
En el siguiente video podemos ver el proceso en total
REEMPLAZO DE CELDAS
Lamentablemente si el método anterior no ha servido es fácil de que una o varias celdas estén agotadas, lo cual por desgracia es una de la averías mas típicas.
Normalmente los pack de baterías de ordenadores portátiles se componen de varias conjuntos de baterías, siendo lo normal tres o a lo sumo cuatro para dar tensiones finales entre 10 y 16V
Teniendo abierto el pack debemos identificar los puntos de unión de las baterías a la placa de carga ( normalmente tres o cuatro).
Con un polímetro comprobaremos las tensiones en dichos puntos de forma consecutiva ( el valor debería estar rondando los 2V dependiendo de marca y modelo )

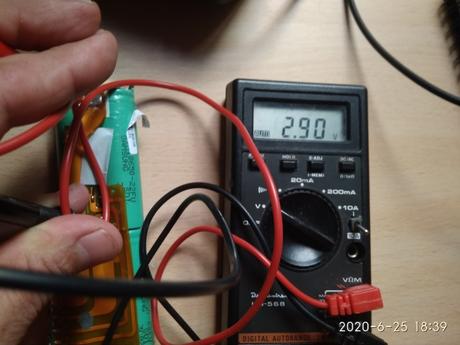

En este ejemplo vemos que la tensión en cada rama es 2.9V , lo cual es un valor correcto

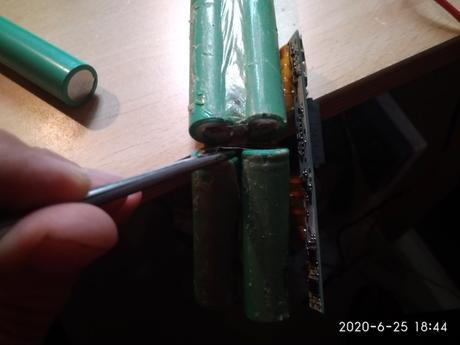

Identificada la rama debe riamos desoldar las baterías , pero como normalmente va soldadas con maquinas de soldadura por puntos habrá que romper estas soldaduras de forma mecánica por ejemplo con unos alicates de pinza
Bien soltadas las celdas defectuosas podemos intentar hacerles una carga profunda a estas por si se pudiesen salvar , pero en caso de no lograrlo nos tocara reemplazarlas por otras nuevas de capacidad parecida ,las cuales podemos soldar de forma convencional limpiando muy bien las superficies por ejemplo limando y aplicando pasta de soldar.
Una vez recompuesto el pack , ensamblaremos todo usando cinta de buena calidad e intentaremos cerrar el conjunto
La batería ya debería estar completamente operativa !Enhorabuena acaba de arreglar su ordenador portatil!
