Es espectacular la gran parte de la instrumentación reservada tan sólo hace unos años a ordenadores de sobremesa utilizando sw especifico , se esté poco a poco desplazando a terminales portátiles (IOS o Android) sin importar su tamaño , básicamente por su bajo precio , gran facilidad de su uso, unido a su interfaces táctiles, que los hacen ideales para todo tipo de instrumentación.
Al igual que en post anteriorres hablábamos de como es posible medir la radiación con el sensor CCD de la cámara , asi como generar señales para calibración o pruebas a través del puerto de sonido , también podemos usar el puerto de sonido en entrada también para un uso diferentepara los que fue diseñado, por ejemplo, en este caso para presentar de forma gráfica la señal analógica que le introducimos por la toma de micrófono . gracias al uso de las siguientes aplicaciones gratuitas:
Oscilloscope
Osciloscopio de doble trazo Digital
Características
* Autocorrelación avanzada activación
* 1 ó 2 huellas
* Entrada de micrófono
* Ganancia y la frecuencia ajustable
* Pulse para celebrar
Vinculo en google play aqui

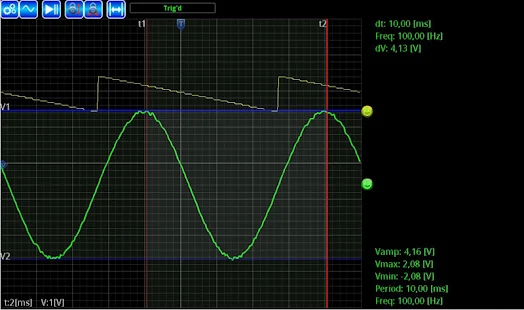

AR-Oscilloscope(10.000 – 50.000)
Android osciloscopio Bluetooth.Se puede utilizar con un teléfono o tableta sin ordenador.Este significa que no hay ninguna conexión por cable con el teléfono o la tableta, que puede garantizar la seguridad de su dispositivo.
El osciloscopio es la de uso más frecuente, el dispositivo más flexible para las mediciones eléctricas.
Se visualiza un potencial eléctrico a través de la función de tiempo, produciendo mucha más información que otros métodos de medición actuales y potenciales.
Con un osciloscopio las siguientes cantidades pueden ser ya sea directamente o indirectamente medido:
tensión continua, tensión alterna, corriente continua, corriente alterna, tiempo, tiempo de retardo, fase, diferencia de fase, frecuencia para ver las formas de onda en vivo, hacer mediciones.
Características
Modo de demostración disponible.
Viendo la forma de onda de audio capturado desde un micrófono.
Forma de onda del acelerómetro, x y z.
Medida: frecuencia, min / max, pico a pico
FFT para la entrada de micrófono.
Muestra la información de nivel de disparo
Guardar capturas de pantalla de su instrumento en su dispositivo móvil
Ahorra señal a presentar en formato csv.
Controla las siguientes funciones:
• iniciar / detener / sola adquisición
• Tiempo de cambio / div
• cambio de voltios / div
• Los canales de encender / apagar
• seleccionar el tipo de disparo / nivel
• una función de zoom de pantalla
• haga doble clic en disparadores ellos establece a nivel cero
Requisitos del sistema:2.3.5 Android
Google Play aqui
AndroidScope(1.000 – 5.000)

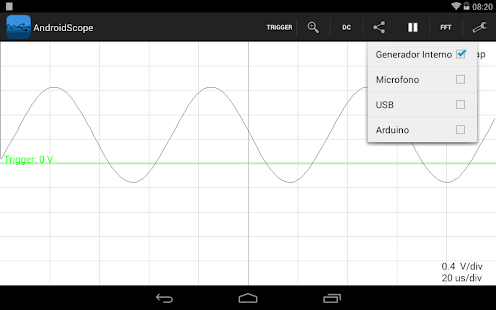

Visualiza señales analógicas en la pantalla de tu dispositivos como en un osciloscopio!
Funcionalidades principales:
– Visualización de señales externas por medio de la conexión USB de placas basadas ya sea en Arduino Nano o en PIC 18F2550.
– Utilización del microfono del dispositivo como fuente de señal.
– Transformada de Fourier para visualización del espectro en frecuencia.
Esta aplicación forma parte del Proyecto Integrador de la carrera Ingeniería Electronica de la Facultad de Ciencias Exacta, Fisicas y Naturales de la Universidad Nacional de Cordoba.
Código de fuente del proyecto (Android, Arduino y PIC)
https://github.com/juankinder/AndroidScope
Specscope

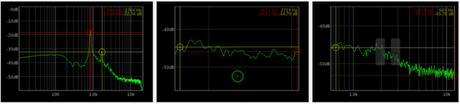

SpecScope es un analizador de espectro y es el segundo en la línea de las aplicaciones de ingeniería de Desarrollo NFX. El SpecScope incorpora la velocidad y facilidad de uso para acceder a las mediciones de frecuencia FFT en un apuro.
La interfaz de usuario maximiza el tamaño de la pantalla, utilizando el control por gestos para navegar por la medición gráfica.
Mediciones logarítmica / lineal -
– Pinch para acercar ambos ejes X e Y
– Basta con navegar alrededor del gráfico arrastrando
– Seleccionable No. bin para la precisión en función del régimen
– Tres ajustes de promediado espectro
– Cuatro opciones de ventanas diferentes
– Selector de umbral para mantener el valor de pico
– Toque para pausar y reanudar mediciones (gráfico sigue la navegación, en este modo)
– Una tasa de muestreo ajustable permiten el análisis de 10 Hz a 22 kHz
– marcadores de medición opcionales para facilitar la lectura
Acceso de google play aqui

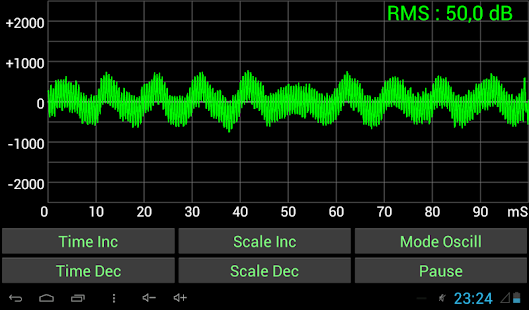

Sound Oscilloscope(1000-5000)
Este programa convierte su dispositivo en una función de osciloscopio simple del analizador de espectro, fuente de la señal es la entrada de micrófono de su dispositivo. Con este programa usted será capaz de comparar el nivel de ruido (sonido) en diferentes áreas o de diferentes fuentes, así como para determinar el espectro de las señales de audio. Usted puede tomar una señal de imagen moviendo el modo de pausa del programa y examinar con mayor detalle la forma y espectro de las secciones individuales de la señal.
El espectro de la señal se determina usando FFT.
Google Play aqui
APLICACIONES DE PAGO

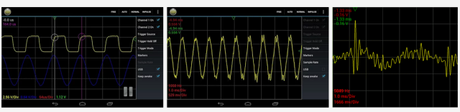

Oscilloscope Pro
NFX osciloscopio es una simple señal vs analizador de amplitud.
Actualmente hay dos opciones de entrada de la solicitud :por medio de un hw especifico via usb (asegurar seque el dispositivo GABOTRONICS ESTÁ ACTUALIZADO) o directamente por la entrada de audio:
POR USB (sólo para Android 3.1 y superior)
La opción de entrada más nuevo y mejor es un dispositivo de hardware USB proporcionado por Gabotronics. Modo host USB ha sido compatible desde Android 3.1, por lo tanto, la mayoría de nuevos teléfonos y tablets serán compatibles con el modo USB host (Por favor, compruebe el dispositivo). NFX osciloscopio apoya la Gabotronics Xprotolab / Xminilab, esto tiene 2 canales de entrada analógicos y 8 canales digitales y mide un minúsculo 2,5 x 4 cm! El dispositivo en sí es una alternativa portátil barato que la mayoría de los osciloscopios convencionales, y tiene muchas características diferentes. Conexión del Xprotolab al NFX osciloscopio proporciona una plataforma potente osciloscopio y barato para sus necesidades portátiles. Para obtener más información sobre el Xprotolab o Xminilab haga clic en los siguientes enlaces.
http://www.gabotronics.com/development-boards/xmega-xprotolab.htm
http://www.gabotronics.com/development-boards/xmega-xminilab.htm
Así que coincida con esta aplicación con el dispositivo barato de gabotronics y obtendrá una gran osciloscopio portátil!
Nota: Sólo los canales analógicos y canales lógicos se admiten en el xprotolab / xminilab, actualizaciones futuras traerán soporte de generador digital y tono.
Lista de especificaciones para xprotolab:
2 entradas analógicas
Máxima velocidad de muestreo: 2MSPS
Ancho de banda analógico: 200kHz
Resolución: 8bits
Impedancia de entrada: 1MΩ
Tamaño del búfer por canal: 256
Rango de voltaje de entrada:-14V a +20 V
Actualmente el modo USB se ha probado en el Samsung Galaxy Nexus, Asus Transformer, Asus Nexus 7, Samsung Galaxy S3
Ha habido problemas reportados con la versión Android 4.3 y USB host, hay un error importante en la liberación, que se fija para ser actualizado en algún momento en el futuro.
Nota: La mayoría de los dispositivos se necesita un cable de OTG para activar el modo USB Host. Consulte las instrucciones específicas del teléfono para obtener más información.
Por Micrófono
La segunda opción es la entrada de micrófono para el dispositivo Android. Esto se puede utilizar para conectar un cable alcance al conector de. Más información se puede encontrar en la siguiente página web.
http://www.instructables.com/id/A-Preamplifier-for-Smartphone-Oscilloscopes/
Las características incluyen, desencadenante de distintas señales de impulsos y continuos. Además de esto hay medición de nivel y las lecturas de frecuencia fundamental
Es posible controlar el nivel de amplitud, tiempo / div y el gatillo, mientras que la vigilancia. Ajustes incluyen direcciones de disparo, las frecuencias de muestreo y calibración de rango de voltaje.
Eche un vistazo a este blog para más información sobre el cable alcance de un compañero usuario de Nfx osciloscopio.
http://www.instructables.com/id/A-Preamplifier-for-Smartphone-Oscilloscopes/
Dirígese al blog del autor para más información sobre el NFX osciloscopio.
http://nfxdevelopment.wordpress.com/
