Desmontaje y montaje del Live View de Sony Ericsson

Bueno compañeros, con el uso del live view diariamente, seguro que muchos de vosotros habréis tenido algún accidente con el gadget y se os habrá caído o algo por el estilo. En mi caso, fue así, pero multiplicado por 20!

Se me caía cuando me quitaba la chaqueta, cunado me rozaba con alguien o simplemente cuando lo sacaba con demasiada fuerza y por culpa de la presión se me caía al suelo.Se ve que el pobre aparatejo no aguanto tantos golpes y al cabo de unas cuantas caídas, el botón de encendido dejo de funcionar.

Como comentaban algunos amigos de HTC Mania en el post del Live View, al parecer, el interruptor que hay debajo del botón de apagado se desoldaba de las patitas de la placa base y al no hacer buen contacto no se enchufaba. Después de pensar si llevarlo al SAT o jugármela yo, he decidido jugármela yo! xDAlgunos comentaban que sin herramientas se podía hacer, incluso con las uñas. Lo cierto es que yo sin herramientas no lo he podido hacer.Para ello he utilizado:
- Un destornillador plano.- Soldador.- Estaño.- Pinzas.

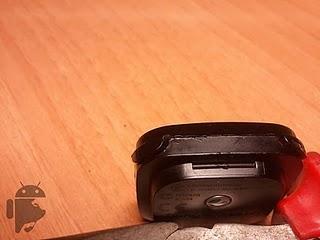

A base de ir haciendo palanca por los lados conseguiremos abrirlo no si al menos hacerle unas pequeñas señales con el destornillador. ( Ya digo que esto ha sido en mi caso, que soy un poco bruto la verdad... )

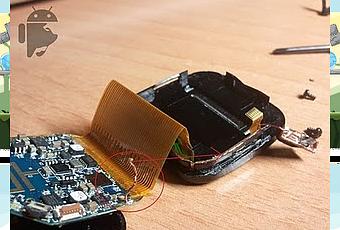

(1) El cable "flex", roto.


Al momento de abrirlo es bastante delicado, ya que es cuando a mi se me rompió el cable "flex" (FOTO 1). En esto momento tenemos que desenchufar una pista de estas transparentes(FOTO 2), que esta en la parte izquierda, y que va conectada a un pequeño conector (FOTO 3) que al levantarlo podremos sacar fácilmente la pista. Este pequeño conector se encuentra en la placa base, y la pista creo que debe ser algo de los sensores.El caso que tanto abrirlo como cerrarlo me dio bastante faena...

(2) Pista transparente




(3) Conector

 Luego, vi que el interruptor que tiene el LED de indicación, estaba un poco levantado de la placa y por esto no hacia buen contacto. Seguramente debido a algún golpe, se sostobó. Después de soldar tanto el interruptor como el cable "flex", puse otra vez la pista transparente dentro del connector. ( Personalmente me costo bastante la verdad ). Después lo volvi a ensamblar todo y por suerte me funcionó. La verdad es que no las tenia todas pero la verdad es que funciona igual de bien. El único problema que he tenido es que me dejé  de poner la goma que cubre el cargador USB, y que los bordes, debido a la presión del destornillador se quedaron marcados!!
Os dejo las imágenes: ( si pulsamos encima de la foto, se hace más grande )

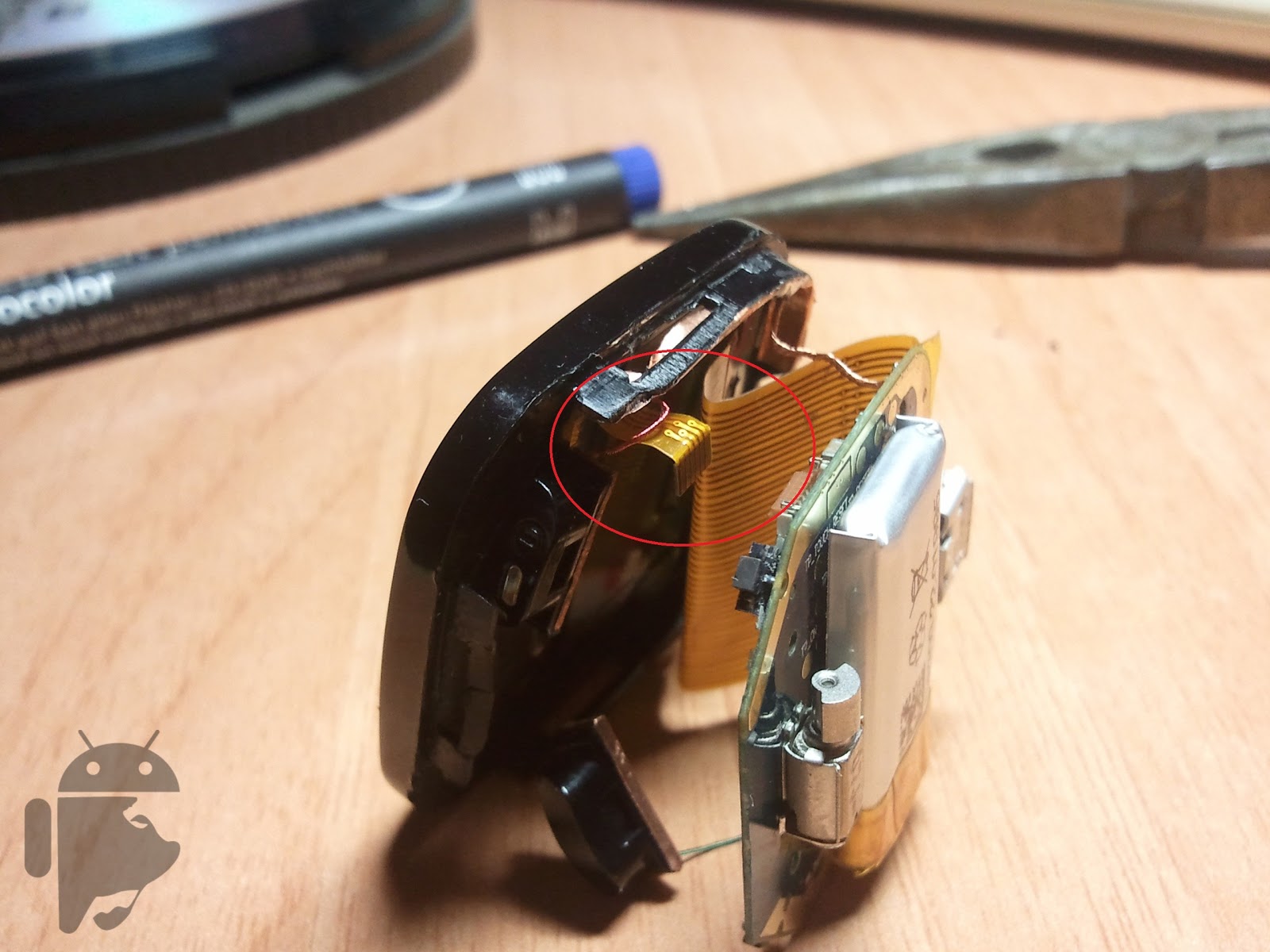

Aqui el cable flex ya soldado.

Y bueno de momento esto es todo. Ahora que me vuelve a funcionar voy a probar la nueva actualización y os digo algo ;) Saludos compañeros!
Enlaces relacionados:
Actualización Live ViewPlugins Live ViewLive View con Galaxy S
* (Todas las fotos están echas con el Galaxy S)** El autor no se responsabiliza del daño o pérdida ocasionado en el momento de la reparación.
