El Dibujo Vectorial y Las Formas Básicas Parte 2

Anteriormente, en El Dibujo Vectorial y Las Formas Básicas Parte 1, hemos visto como crear un objeto, y aplicarle un relleno de color, escalarlo, rotarlo y deformarlo. Vamos ahora en esta segunda parte del tutorial, a hacer nuevas modificaciones sobre el rectángulo que habíamos creado.

Veamos como modificar el contorno del objeto, selecciona la herramienta “Pluma del contorno”

y selecciona un nuevo grosor de contorno para tu objeto.

Para cambiar el color de contorno, simplemente, con tu rectángulo seleccionado elige un color de la paleta pulsando sobre él con el botón derecho del ratón, yo le he puesto un contorno azul. Como ves, usamos el botón izquierdo para relleno de color del objeto y el botón derecho para el color de su contorno. Sencillo, ¿no?

Veamos ahora otro modo de modificar estos parámetros desde la barra de estado, en la esquina inferior derecha. Si no ves la barra de estado ábrela desde el menú “Ventana” >> “Barras de herramientas”>> “Barra de estado”. Observarás los iconos de relleno y contorno con su cuadro de color respectivo.

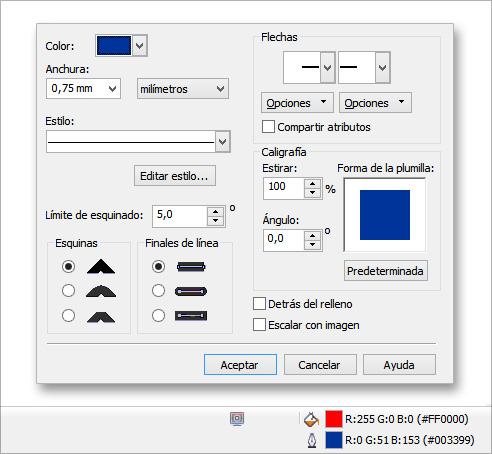

Con tu objeto seleccionado haz doble click sobre el cuadro de relleno de color en la barra de estado, en la esquina inferior derecha. Se abre un cuadro de diálogo donde puedes configurar el color del objeto. Lo mismo ocurre si haces doble click sobre el cuadro de contorno, donde puedes elegir el color; el grosor, el estilo de línea de contorno (contínua, discontínua, etc), configurar las esquinas del contorno y demás.

En este cuadro de diálogo tambien puedes indicar si el contorno se escalará proporcionalmente al objeto. Hagamos una prueba. Cierra el cuadro de diálogo y reduce considerablemente el tamaño de tu rectángulo. Comprobarás que el contorno no ha disminuído su grosor junto al objeto, eso es porque no se ha escalado junto a él.
Pulsa “Control + z” para volver a atrás y abre de nuevo el cuadro de diálogo de contorno. Selecciona la casilla de “Escalar con imagen”, pulsa aceptar y prueba ahora a disminuir el tamaño de tu rectángulo, ahora sí se ha escalado el contorno en función del tamaño del objeto.

Por último vamos a ver el modo de crear esquinas redondeadas en nuestra forma básica, selecciona la “Herramienta forma”

Pulsa y arrastra sobre una de las esquinas del objeto, que ahora muestran unos cuadrados negros, verás como se redondean las esquinas.
Como habrás comprobado con este pequeño tutorial, ya estás en condiciones de crear y modificar tus primeras figuras básica de dibujo vectorial, sólo me queda decirte que lo que aquí has aprendido en cuanto a color, contorno y escala, es aplicable a cualquier objeto que dibujes. Prueba a dibujar elipses y polígonos y aplica estos mismos pasos para modificarlos.

En los próximos artículos veremos como aplicar rellenos degradados a tus figuras y conoceremos una herramienta poderosa, la “curva de Bézier“, que es la esencia de todo dibujo vectorial.

Hasta entonces practica lo aprendido, crea figuras básicas y trata de hacer una composición con diferentes objetos, colores y tamaños, añádele textos y experimenta, aplica lo aprendido aquí a tus textos, gíralos, escalalos, deformalos y diviértete creando tus primeros diseños vectoriales.
