Grosores de línea en Autocad

Cuando dibujamos los planos de nuestros proyectos buscamos siempre la perfección y que el plano quede lo mejor posible, ya que así nos ayudara a entender mejor el proyecto. Con los grosores de línea bien asignados conseguiremos que el resultado final sea una buena representación, elegante y profesional.

En este post encontraras información de, porque, dónde y cómo asignar los grosores a las líneas de tus planos, así conseguiremos que los dibujos queden mejor representados.

¿Por qué utilizar grosores de línea?

Es evidente que todos queremos conseguir un buen plano para nuestros proyectos y una manera de conseguir un buen resultado es hacer un gran dibujo, para eso tendremos que utilizar diferentes grosores en las líneas de nuestro plano.
Con los grosores de línea conseguimos que se entienda mejor el plano además de diferenciar los diferentes elementos que lo forman.
¿Dónde configurar los grosores de línea en Autocad?

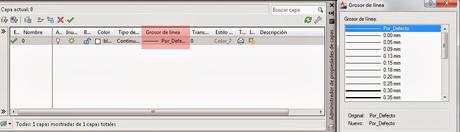

Esta forma de configurar los grosores es muy sencilla, la encontraras  dentro del administrador de propiedades de capas, en el apartado de GROSOR DE LINEA.

Pulsando sobre el texto POR DEFECTO se abrirá una nueva ventana donde podemos seleccionar el grosor de línea de esa capa, tendrás que elegir un grosor específico para cada capa nueva que se crea.
NOTA: Nosotros recomendamos asignar los diferentes grosores justo cuando se crea cada nueva capa. Además el grosor se puede cambiar siempre que lo desees.
¿Cómo configurar los grosores de línea en Autocad?
En función de la escala a la que imprimas tus dibujos de Autocad elegirás el tamaño del grosor de línea, nosotros recomendamos utilizar solamente cuatro tipos de grosor.
GROSORES ESTÁNDAR PARA LINEAS DE PLANOS:
0.30mm - 0.35mm. SECCIÓN. Para las zonas del plano que están seccionadas.0.15mm – 0.13mm. PROYECCIÓN. Es el tipo de línea que viene por defecto.Por defecto. CARPINTERÍA Y SOMBREADOS. Para ventanas, puestas y sombreados.
0.09mm – 0.05mm. MOBILIARIO Y DETALLES. Para el mobiliario y pequeños detalles del plano.
Como hemos visto anteriormente, una vez que hemos seleccionado los distintos tipos de grosores a cada capa y tenemos el dibujo acabado, tenemos que elegir si queremos imprimir en color o en blanco y negro.

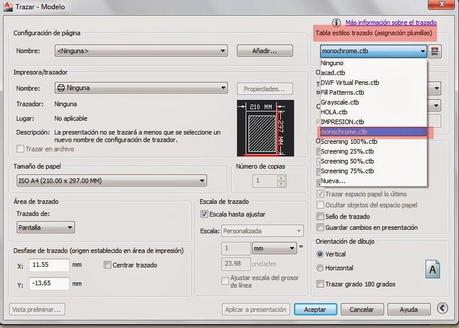

COLOR. Tan solo hay que trazar el dibujo y aparecerá con los grosores y colores que hemos asignado a las diferentes capas.BLANCO Y NEGRO. Habría que elegir en TRAZAR – TABLA DE ESTILOS DE TRAZADO ahora en el desplegable elegiremos la opción de MONOCHROME.CTB.

Como puedes ver seleccionar un grosor de línea adecuado es esencial para una buena representación. Existen otras formas de configurar los grosores de línea de Autocad mediante la ASIGNACIÓN DE PLUMILLAS, que veremos en próximos post.
