Infografías nocturnas de la propuesta de A-cero en el Líbano

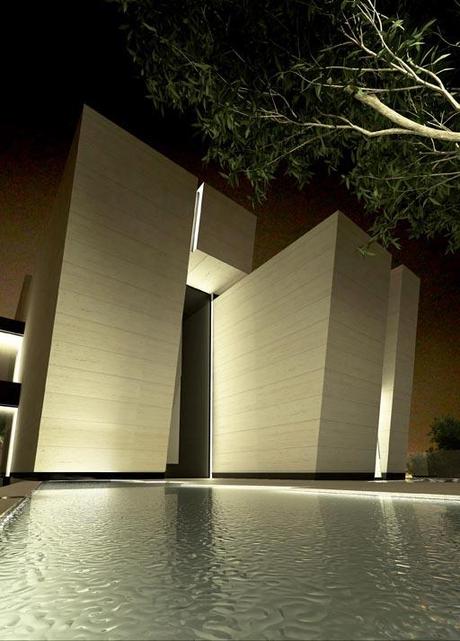

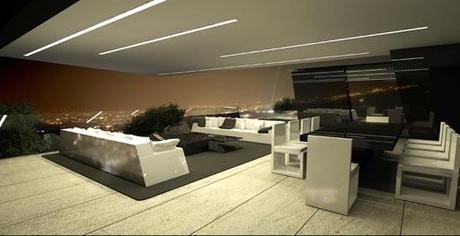

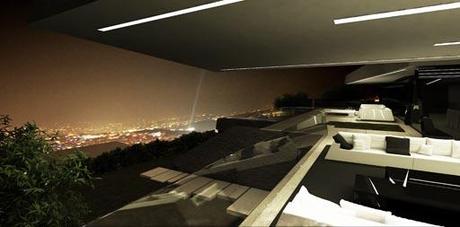

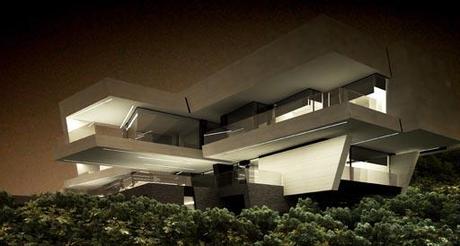

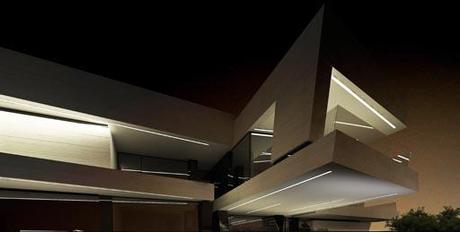

El post de hoy continúa con la propuesta de A-cero para el proyecto situado en Líbano, en la ciudad de Beirut, aunque en esta ocasión os mostramos las imágenes nocturnas.

Se trata de una vivienda unifamiliar de 3 niveles, situada en un entorno inigualable en la ladera de una montaña con vistas al mar. Los materiales utilizados para la fachada han sido la piedra travertina beige con el vidrio negro. Destacan sus formas quebradas, consecuencia de la topografía pétrea de un terreno de gran pendiente.

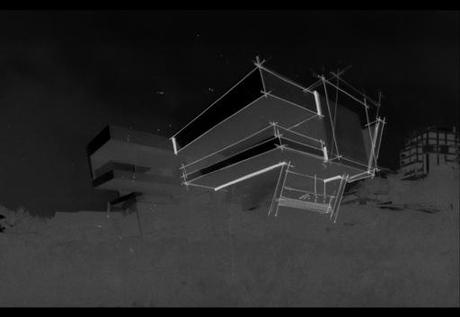

CROQUIS VISTA FRONTAL

CROQUIS VISTA LATERAL

CROQUIS PLANTA BAJA

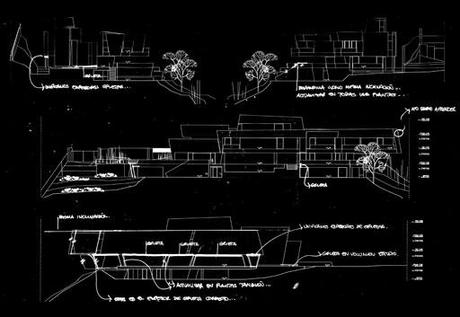

CROQUIS ALZADOS

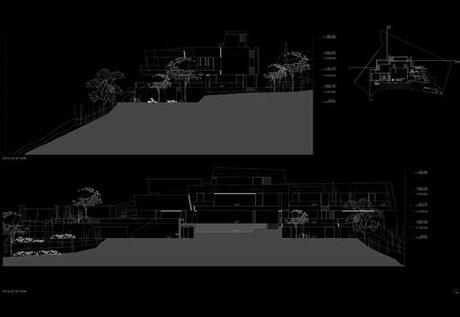

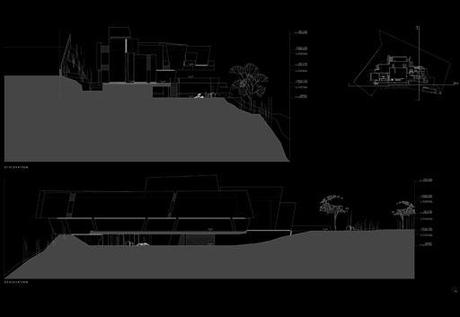

ALZADOS

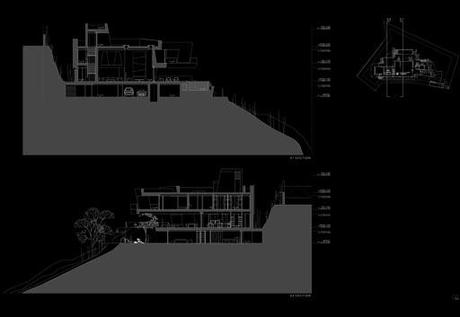

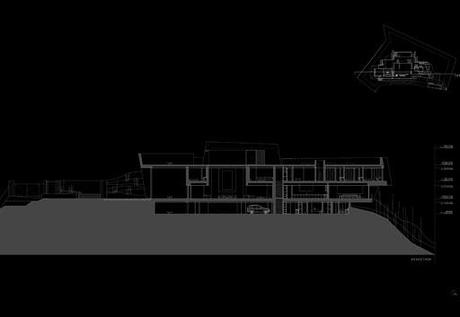

SECCIONES

SITUACIÓN

SÓTANO

Se desarrolla un sótano de 450 m2, en el que se distribuyen las siguientes estancias: garaje de 100 m2 que da cabida a 4 vehículos, 3 halls a lo largo de la planta de 3,5m2 aproximados. Amplio cuarto de instalaciones de 30m2, ascensor, cuarto multiusos de 61m2, sauna de 8m2, zona de lavado de 18m2, 3 dormitorios de servicio de 14m2 cada uno con dos baños de 6m2. Se diseña en este nivel una cocina de 17m2, un aseo de 7m2, un cuarto para guardar las maquinas de jardinería y 2 trasteros de 10m2 cada uno.

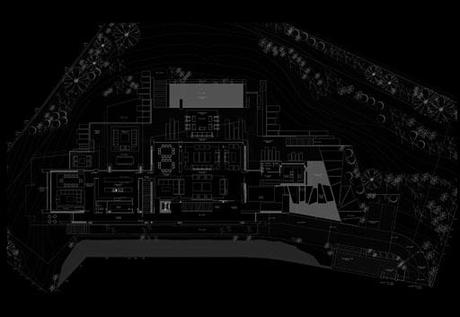

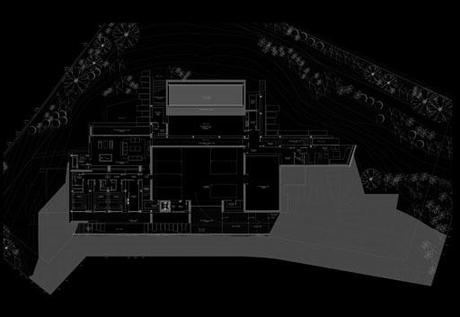

PLANTA BAJA

Esta se distribuye en 410m2 interiores. Esta es la zona común de la vivienda en la que se sitúan estancias como el cuarto de seguridad, despacho de 20m2, salón de 110m2, comedor de 30m2, cocina de 35m2, sala de estar familiar de 43m2, con aseo de cortesía, hall de 18m2, y ropero. Exteriormente encontramos diferentes porches que ofrecen servicio a las diferentes estancias, 2 porches de acceso, el del despacho, salón, comedor, cocina y 2 en la sala de estar. Amplias terrazas de 250m2 y 94m2 respectivamente. Piscina exterior de 55m2 y. Se diseñan diferentes porches exteriores en este nivel de acceso a la vivienda, en despacho, salón, comedor, cocina, zona de acceso, y otros dos que dan servicio a la sala de estar.

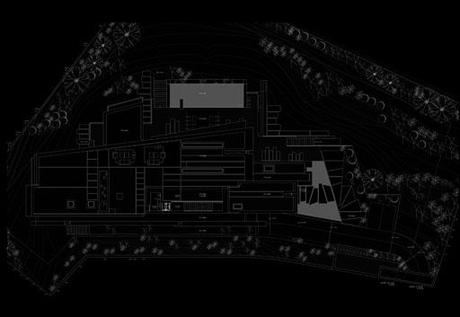

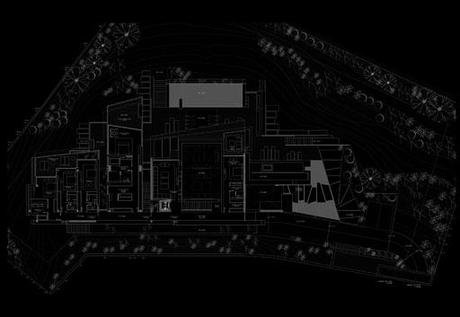

PLANTA PRIMERA

En este nivel de 475m2, se distribuyen las estancias más privadas de la vivienda entre las que se encuentran el dormitorio principal en suite con vestidor y sala de descanso con un total de 115m2, salón de 67m2, y en el extremo de la planta se sitúa el dormitorio de invitados en suite con 50m2, aseo de cortesía, y 3 dormitorios secundarios en suite de 30m2. Exteriormente cuenta con un porche en el dormitorio principal, porche en los distintos dormitorios, y un pequeño jardín de 12m2.

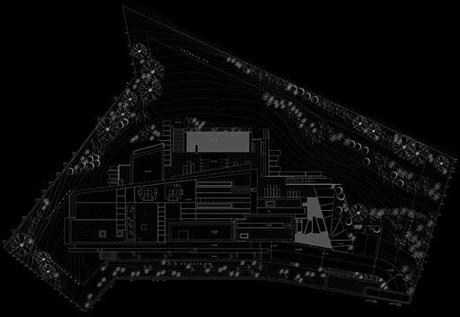

PLANTA CUBIERTA

Exteriormente se encuentran los diferentes porches y dos amplias terrazas exteriores de 105 y 188m2. Se diseña la piscina con un cristal estructural en la zona frontal para aprovechar así las vistas del entorno.

Tanto en el salón como en el comedor se instalan ventanales escamoteables, para crear así una fusión del exterior con el interior, y así disfrutar de la buena climatología de la que goza esta región durante prácticamente todo el año. Los voladizos favorecen el efecto visual sobre la vegetación del entorno.
