Intermedio 13: Módulo Joysctick KY-023 - Encender LEDs Según Ángulo

Descripción
En el presente laboratorio realizaremos la lectura de los ángulos al desplazar el mando en forma vertical y horizontal. Cada eje y centro tendrá un rango con  un color respectivo. El joystick (KY-023) activará las luces según el eje de recorrido.
Materiales

• Arduino UNO R3
• Cable de alimentación a 5v.
• 5 Resistencias de 220 Ω
• 1 Protoboard
• 5 Cables puente (MH)
• 12 Cables puente (MM)
• Módulo joystick (KY-023)

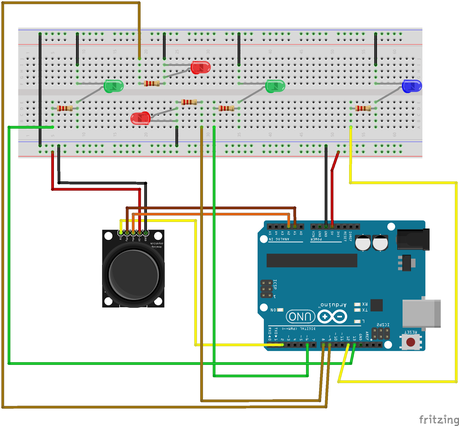

Esquema

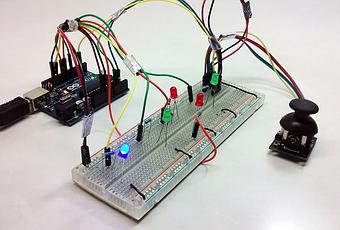

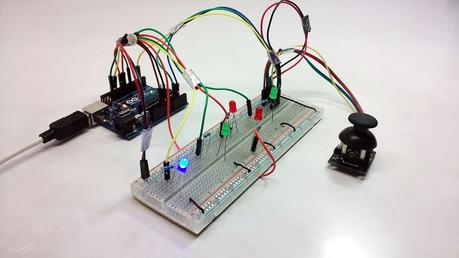

Montaje

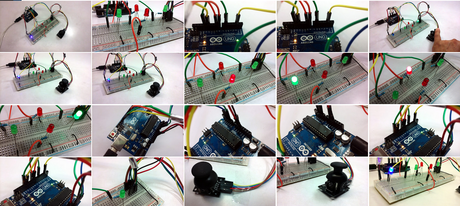

|  Galería |
Programa

Video

_____________________
Fuente: ASXLab ASXArduino
