Man 19.280 f 1980

Los camiones MAN son conocidos en Argentina. En especial porque en muchos cuarteles de bomberos han tenido, y tienen, unidades de esta marca alemana. La apertura de la importación de vehículos, a partir del año 1979, trajo al país al camión MAN 19.280 F (4 x 2), que importó desde Alemania, la empresa argentina Autocam. Este camión tenía cabina basculante para poder acceder, cómodamente, al motor turbodiesel de 6 cilindros en línea y 11,4 litros de cilindrada. Los asientos eran anatómicos regulables, en forma opcional se los podía solicitar con amortiguadores hidráulicos. La cabina contaba con literas fijadas en la parte trasera. También contaba con aislamiento del ruido y el calor del motor, que estaba ubicado debajo de la cabina. Se ofrecía en cuatro distancias entre ejes: 4.500, 4.800, 5.000 y 5.800 milímetros. También eran cuatro las relaciones del diferencial disponibles: 4,64, 5,22, 5,94 y 6,75. La caja de cambios ZF tipo 5 K 110 GP, de serie, tenía una marcha superlenta. Había dos cajas de cambios opcionales: una de la marca ZF y la otra Fuller El sistema eléctrico era de 24 volts con alternador trifásico de 28 volts/27 amperes y de 756 watts.

Marca:MAN Modelo:19.280 F (4 x 2) Año:1980

Motor:turbodiéselUbicación:delantero Marca: MAN tipo D 2566 MTF

Cilindros:6 en línea   Cilindrada:11.413 cm³

Diámetro:125 mm.Carrera:155 mm.

Potencia:308 HP SAE / 280 CV DINRPM:2.200

Par motor DIN: 1.030 Nm. / 105 mkp RPM:1.500

Par motor SAE: 1.138 Nm. / 116 mkpRPM:1.500

Tracción: traseraCaja de velocidades:ZF tipo 5 K 110 GP de 9 marchas hacia delante y marchas atrás. Opcional: ZF tipo 5 S 110 GP de 9 marchas, o Fuller RTO 9513 de 13 marchas hacia delante y 2 marchas atrás

Suspensión delantera:eje rígido con ballestas semielípticas, fuelles de goma de efecto progresivo y amortiguadores hidráulicos telescópicos

Suspensión trasera:eje rígido con ballestas y ballestines de efecto progresivo

Frenos delanteros:a tambor autoajustables con aire comprimido

Frenos traseros:a tambor autoajustables con aire comprimido

Dirección: ZF hidráulica a bolillas

Neumáticos:12,00 x 20 Super

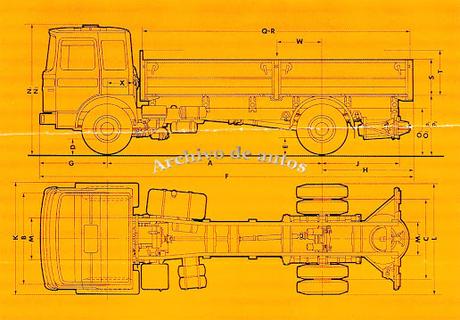

Dimensiones:

A Distancia entre ejes:4.500 mm. / 4.800 mm. / 5.000 mm / 5.800 mm

B Trocha delantera:2.143 mm.

C Trocha trasera:1.816 mm.

D Despeje delantero aproximado:322 mm.

E Despeje trasero aproximado:333 mm.

F Largo total aproximado:7.700 mm. /8.385 mm. / 8.565 mm / 9.870 mm

G Voladizo delantero:1.500 mm.

H Voladizo trasero camión:2.085 mm. (distancia entre ejes 4.800 mm.) /2.065 mm. (distancia entre ejes 5.000 mm.)

J Voladizo trasero chasis:1.700 mm. /1.900 mm. / 2.400 mm

K Ancho cabina:2.490 mm.

L Ancho total:2.475 mm.

M1 Ancho chasis delantero:940 mm.

M2 Ancho chasis trasero:760 mm.

N1 Alto total sin carga:2.880 mm.

N2 Alto total con carga:2.820 mm.

O1 Alto desde el piso a parte superior chasis sin carga:1.120 mm.

O2 Alto desde el piso a parte superior chasis con carga:995 mm.

P1 Alto desde el piso a la caja de carga sin carga:1.445 mm. (distancia entre ejes 4.800 mm.) /1.445 mm. (distancia entre ejes 5.000 mm.)

P2 Alto desde el piso a la caja de carga con carga:1.315 mm. (distancia entre ejes 4.800 mm.) /1.315 mm. (distancia entre ejes 5.000 mm.)

Q Largo de caja de carga:5.600 mm. /6.100 mm. / 6.300 mm / 7.600 mm

R Ancho caja de carga:2.440 mm. (distancia entre ejes 4.800 mm.) /2.440 mm. (distancia entre ejes 5.000 mm.)

S Alto caja de carga:800 mm. (distancia entre ejes 4.800 mm.) /800 mm. (distancia entre ejes 5.000 mm.)

T Alto frente caja de carga:1.000 mm. (distancia entre ejes 4.800 mm.) /1.000 mm. (distancia entre ejes 5.000 mm.)

W Centro de gravedad carrocería aproximado:770 mm. /750 mm. / 900 mm X Distancia eje delantero pared trasera de cabina:570 mm.

Peso del chasis con cabina vacío: 6.440 kg. /6.480 kg. / 6.510 kg / 6.570 kg

Peso sobre el eje delantero:4.130 kg /4.140 kg. / 4.150 kg / 4.160 kg

Peso sobre el eje trasero:2.310 kg /2.340 kg. / 2.360 kg / 2.410 kg

Capacidad marca chasis con cabina: 12.560 kg /12.520 kg. / 12.490 kg / 12.430 kg

Peso total admisible: 19.000 kg.

Peso total admisible eje delantero: 6.500 kg.

Peso total admisible eje trasero: 13.000 kg.

Peso admisible remolque: 19.000 kg.

Peso total admisible con remolque: 38.000 kg.

Velocidad máxima:100 Km/h (diferencial 4,64); 88,9 Km/h (diferencial 5,22); 78,1 Km/h (diferencial 5,94); 69 Km/h (diferencial 6,73)

Autor:Mauricio Uldane

Escaneo: Mauricio Uldane

Fuente:folleto de MAN
