Mejora de un mini conmutador Hdmi

La mayoría de los conmutadores HDMI de 5 puertos o mas con mando a distancia cuestan cuatro veces o mas veces de lo que cuesta un mini-conmutador automático de tres puertos(unos 8€) lo cual puede hacernos pensar que quizás estos sencillos mini-conmutadores sean una buena opción , pues ademas coincide que estos dispositivos mas económicos son totalmente compatibles con v.1.3, un estándar que Blu-Ray y algunas consolas de juegos requieren para funcionar correctamente. Incluso en algunos casos puede que un Blu Ray o PS3 solo funcionen en un puerto concreto hdmi del conmutador (o puede que en ninguno de estos).

Algunos conmutadores no cambian automáticamente según la señal de vídeo presente , y esto solo justifica el precio una mas bajo . Respecto a los modelos sin mando a distancia , hay algunas personas que suplen la carencia con los mandos de la fuentes de video , incluso usando mandos que aúnan el control de todas la fuentes ( por ejemplo el control remoto universal Harmony ) ,de modo que desde estos, pueden apagar cada dispositivo antes de encender el que se quiere ver, pues el conmutador hdmi encuentra automáticamente el puerto activo y conmuta hacia él.

Un peculiaridad de estos conmutadores es su pequeño espacio ( aproximadamente del tamaño de un paquete de naipes), pues suelen estar destinados a estar escondidos manteniendo la unidad principal fuera de la vista , pero esto conlleva precisamente dos graves inconvenientes:

• No podemos ver cual es la fuente que esta conmutando pues los leds de canal activos no quedan visibles
• No es posible acceder fácilmente al conmutador para forzar al selección de fuente de vídeo en caso de desear conmutar entre varias fuentes de vídeo disponibles. .

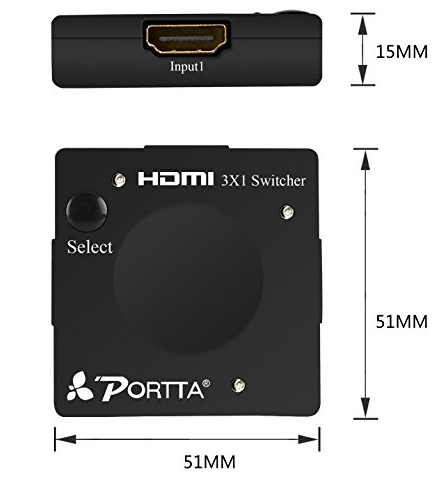

Uno de los conmutadores HDMI de 3 puertos mas conocidos el modelo Portta que permite conmutar entre varias fuentes HDMI, como portátiles, HD-DVD, PS3 y Xbox 360, a televisores o pantallas HDMI ,Soporta 3D, 12 bits por píxel y resolución en alta definición [email protected] . Se pueden c onmutar hasta 3 entradas, manteniendo todos los componentes de señal codificados mediante el sistema HDCP obtieniendo la energía que es necesaria para su funcionamiento directamente desde el cable / HDMI desde la fuente de salida .

El cambio entre dos fuentes en este conmutador tarda aproximadamente un segundo, en modo auto-switch. Aunque estamos seguro de que existen algunos que son más rápidos, no creemos que valga la pena pagar más.

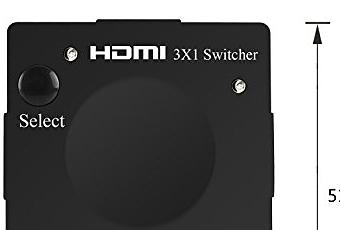

Aparte de conectores hdmi en los laterales (tres o mas de entrada y uno de salida), en la parte superior cuentan con leds indicadores de la fuentes de video seleccionado ( tantos como fuentes pueda conmutar ) y un pulsador en la parte superior de la unidad principal que sirve para forzar la entrada deseada.

Estos conmutadores que vamos a mejorar en realidad de venden bajas diferentes marcas siendo en esencia la misma electronica y las mejoras por tanto las mismas :

• Los leds de canal activos no quedan visibles
• No se puede acceder fácilmente al conmutador para forzar al selección de fuente de vídeo en caso de desear conmutar entre varias fuentes de vídeo disponibles. .

Para solucionar ambos problemas accederemos a la electronica, capturarnos las salidas de los leds, el pulsador de cambio , conectaremos un interruptor de energía ( opcional) y ocultaremos los conectores, así que empecemos:

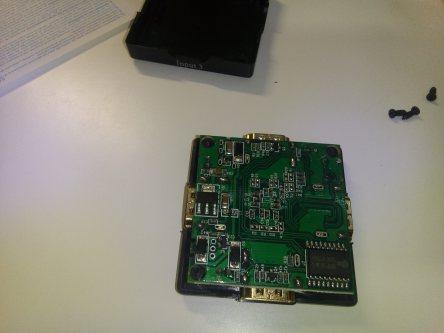

En primer lugar, debemos de desmontar un conmutador , lo cual es una tarea bien sencilla ,pues solo cuenta con tres tornillos que nos dejaran al descubierto la placa

Observe que no son 4 tornillos con toda la intención , pues es un medida justo para que no hay equívocos al cerrar las tapas en el ensamblaje

En la parte trasera queda visible claramente el regulador de tensión muy cerca precisamente de la salida del conmutador hdmi, pues es precisamente desde esa fuente es desde donde se alimenta el circuito.

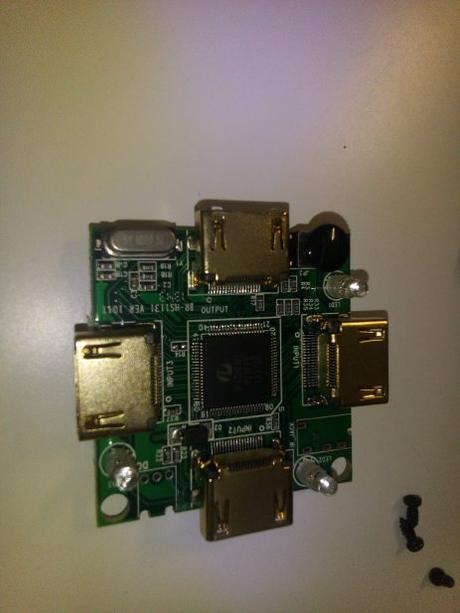

En el lado del chip de conmutación de video hdmi , ya vemos los leds formato miniatura ( tantos como entradas ) y el p ulsador normalmente abierto para el cambio de entradas

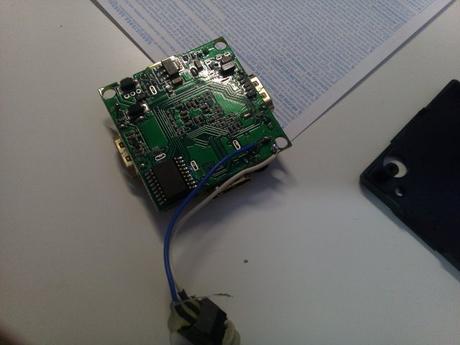

Para hacerlo accesible el pulsador s oldaremos dos cables en el lado de las conexiones por detrás justo del pulsador físico de la placa

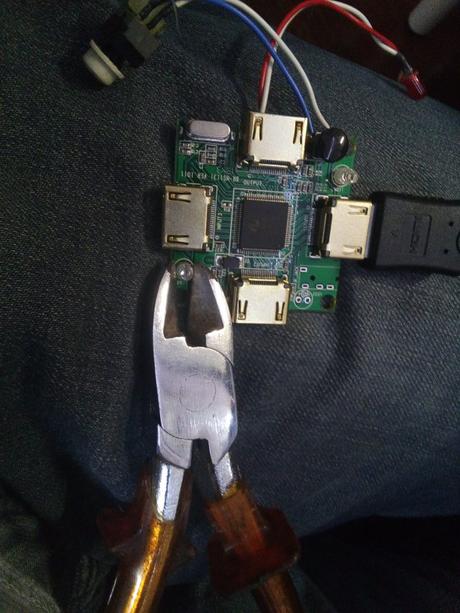

Para quitar los leds, unos alicates de corte puede ser mucho mas sencillo y rápido antes que intentar desoldarlos ,pues desoldar estos puede acarrear demasiado calor para la placa;

Deberemos soldar en los terminales de los leds justo en el lado de atrás dos cablecillos por cada led ( ojo con no confundir el ánodo con el cátodo) y respetando el orden de éstos.

Se pueden poner los leds originales o leds convencionales de color con objeto de que sea mas visible la entrada de señal de vídeo a conmutar

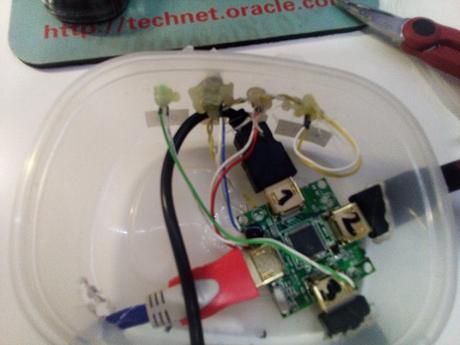

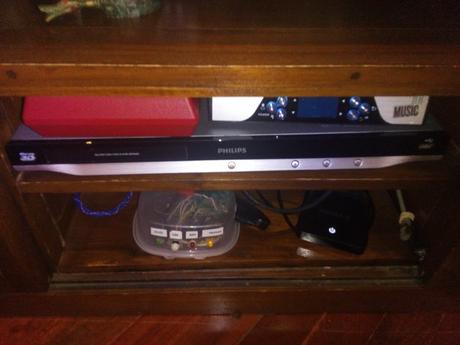

Una vez soldado los cables de los leds meteremos todo en un receptáculo que quede visible el frontal con objeto de poder cambiar y visualizar claramente el resultado

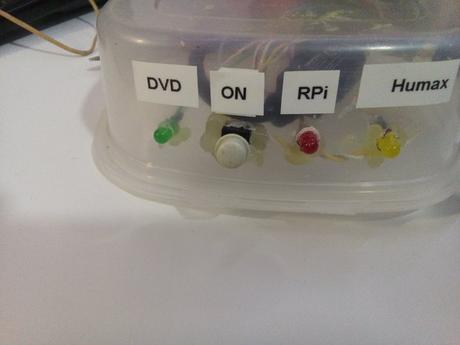

El resultado estéticamente es muy mejorable , pero funcionalmente es mucho mas interesante cel conmutador con este montaje que la configuración original donde prácticamente no veimos ni podiamos intereactuar apenas con las fuentes de video.

Una mejora opcional es conectaremos un interruptor de energía para que no se encienda ningún led y por supuesto no conmute ninguna fuente de vídeo , pero esto es mas complejo porque hay que capturar la salida del regulador e intercalar un interruptor para desconectar toda la electrónica .
