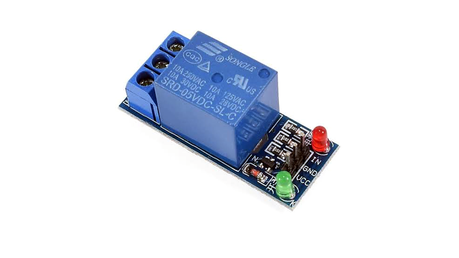

Módulo Relay 1CH 5VDC - Control de encendido/apagado de equipos de alta potencia

Publicado el 18 noviembre 2019 por Asxlab
Módulo Relay 1CH 5VDC  - Control de encendido/apagado de equipos de alta potencia
Descripción
Dentro de la gran variedad de proyectos que podemos realizar con Arduino, podemos llegar a desear controlar componentes de alto voltaje o alto amperaje, como bombillas o bombas de agua, los cuales no pueden ser manejados directamente con Arduino. En estos casos es necesario utilizar Relays o Reles, estos dispositivos permiten controlar cargas de alto voltaje con una señal pequeña.
El relé (en francés, relais, “relevo”) o relevador es un dispositivo electromagnético. Funciona como un interruptor controlado por un circuito eléctrico en el que, por medio de una bobina y un electroimán, se acciona un juego de uno o varios contactos que permiten abrir o cerrar otros circuitos eléctricos independientes. Fue inventado por Joseph Henry en 1835. Dado que el relé es capaz de controlar un circuito de salida de mayor potencia que el de entrada, puede considerarse, en un amplio sentido, como un amplificador eléctrico. Como tal se emplearon en telegrafía, haciendo la función de repetidores que generaban una nueva señal con corriente procedente de pilas locales a partir de la señal débil recibida por la línea. Se les llamaba "relevadores".
Módulo Relay 1CH 5VDC  - Control de encendido/apagado de equipos de alta potencia

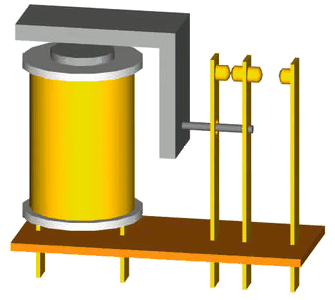

En la figura 2 se representa, de forma esquemática, la disposición de los distintos elementos que forman un relé de un único contacto de trabajo o circuito. En la figura 3 se puede ver su funcionamiento y cómo conmuta al activarse y desactivarse su bobina.

Módulo Relay 1CH 5VDC  - Control de encendido/apagado de equipos de alta potencia

Figura 02


Módulo Relay 1CH 5VDC  - Control de encendido/apagado de equipos de alta potencia

Figura 03

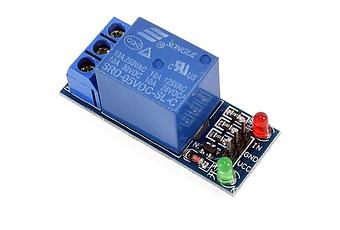

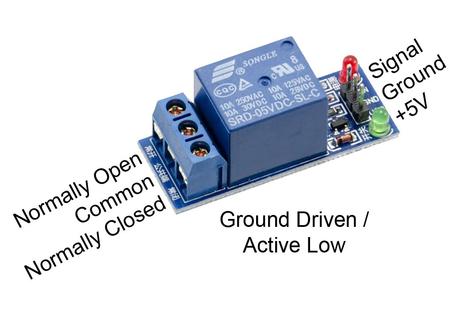

El modulo posee 1 Relay de alta calidad, fabricado por Songle, con capacidad de manejar cargas de hasta 250V/10A. El módulo relay posee un led indicador de alimentación (rojo) y un led indicador de activación (vender). Este modulo a diferencia de los módulos relay de 2 o más canales no posee optoacopladores, en su lugar la activación del relay es mediante un transistor. El diseño del módulo facilita el trabajo con Arduino, al igual que con muchos otros sistemas como Raspberry Pi, ESP8266 (NodeMCU y Wemos), Teensy y Pic. Este modulo Relay activa la salida normalmente abierta (NO: Normally Open) al recibir un "0" lógico (0 Voltios) y desactiva la salida con un "1" lógico (5 voltios). Para la programación del uso de Relays con Arduino se recomienda el uso de timers con la función "millis()" y de esa forma no utilizar la función "delay" que impide que el sistema continúe trabajando mientras se activa/desactiva un relay.
Entre las cargas que se pueden manejar tenemos: bombillas de luz, luminarias, motores AC (220V), motores DC, solenoides, electroválvulas, calentadores de agua y una gran variedad de actuadores más. Se recomienda realizar y verificar las conexiones antes de alimentar el circuito, también es una buena practica proteger el circuito dentro de un case.
NOTA: EL VOLTAJE DE 220V AC ES MUY PELIGROSO! MANEJADO INCORRECTAMENTE PUEDE CAUSAR LA MUERTE! POR ESO DEBEMOS SER MUY CUIDADOSOS AL REALIZAR LAS CONEXIONES.

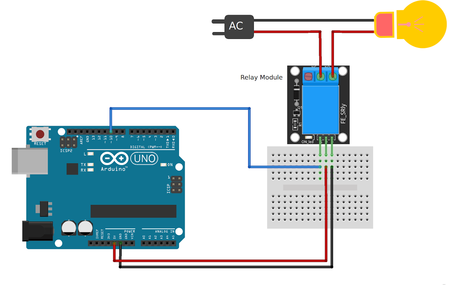

Montaje
Módulo Relay 1CH 5VDC  - Control de encendido/apagado de equipos de alta potencia

Programación

Especificaciones Técnicas
  • Voltaje de Operación: 5V DC
  • Señal de Control: TTL (3.3V o 5V)
  • Nº de Relays (canales): 1 CH
  • Capacidad máx: 10A/250VAC, 10A/30VDC
  • Corriente máx: 10A (NO), 5A (NC)
  • Tiempo de acción: 10 ms / 5 ms
  • Para activar salida NO: 0 Voltios
Video

| Rele - Pir |
Otros Recursos
Instructables
Módulos Rele - Ficha
