Osciloscopio I

¿Qué es un osciloscopio y para qué sirve?
Es un instrumento de visualización electrónica que representa gráficamente las señales eléctricas que pueden variar en el tiempo. Este útil servirá para realizar comprobaciones de averías eléctricas en unidades, componentes, cableados e incluso detectar averías mecánicas.

En la actualidad existen dos tipos de osciloscopios, los analógicos y los digitales y teniendo en cuenta en que los dos tipos son de gran eficacia, los digitales han tomado ventaja simplemente por la gran razón de que estos pueden transferir sus medidas a un ordenador o simplemente a una pantalla.

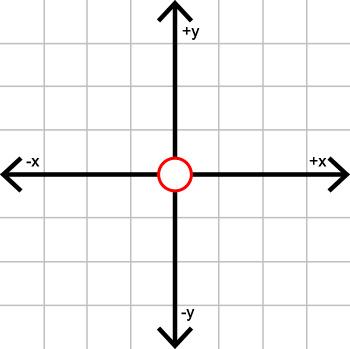

La opción de poder leer gráficamente la tensión a lo largo del tiempo de un componente o de un circuito a comprobar, permitirá una diagnosis más efectiva y por consecuencia una diagnosis más sencilla. Esta lectura se representará en un eje de coordenadas dando valor "Y" a la coordenada de nivel de voltaje y "X" al nivel de coordenada de tiempo de la señal.

Para interpretar mejor las señales obtenidas, el osciloscopio representará unos valores que serán de gran utilidad para facilitar el correcto funcionamiento del sistema comprobado, así bien, la importancia de conocer una serie de conceptos básicos será la clave para reconocer la señal obtenida.

Conexión de cableado del instrumento o útil de trabajo
Para este punto se ha escogido un osciloscopio de Texa denominado UNIPROBE en el cual visualizamos su conexión.
En este caso se visualiza la posibilidad de realizar la comprobación de cuatro componentes al mismo tiempo, ya que se dispone de cuatro canales de conexión. La posibilidad de realizar las comprobaciones múltiples permitirá el diagnostico por comparación de idénticos componentes o de señales desde la salida del emisor hasta la entra del receptor.

Este tipo de osciloscopios suelen dotar de una batería interna que les permite ser autosuficientes y portátiles, también cabe destacar que dicha alimentación o carga se puede realizar a través de la batería del vehículo a diagnosticar o bien por la red de 220V de la red del taller.
NOTA: Aunque, los osciloscopios vienen protegidos por fusibles y componentes, hay que cerciorarse de la correcta colocación de los cables de alimentación, pudiendo provocar un cortocircuito interno del útil de diagnosis.

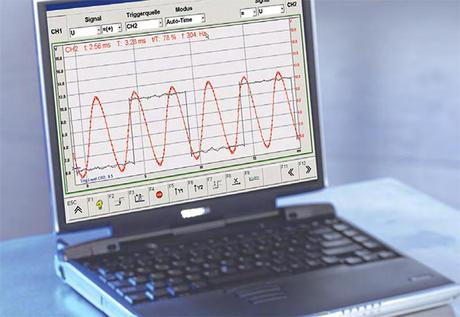

La comunicación del dispositivo del ordenador, se podrá realizar de dos formas diferentes, por comunicación inalámbrica de área personal bluetooth o bien por un cable con puerto USB el cual se conectará al portátil o dispositivo de visualización escogido.

*La tensión máxima de entrada 100 voltios, para señales de Características de un osciloscopio para la automoción
Existe una gran variedad de osciloscopios en el mercado, por lo que es conveniente que se entiendan las diferentes características técnicas que se pueden encontrar en sus fichas técnicas, y de esta forma reconocer si nuestro equipo se adapta a la necesidad de comprobación de un taller de reparación de automóviles.
Las características más importantes son:
*El ancho de banda 20MHz.

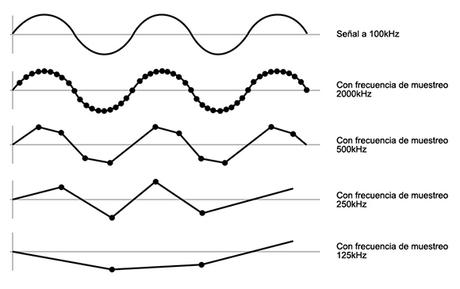

*La velocidad o frecuencia de muestreo 20MHz suele ser de 500.000 muestras por segundo.
*La sensibilidad de entrada 2mV y 100mV.
*El número de canales disponibles 2 mínimos cuantos más mejor.
*La escala horizontal debe ser de doce divisiones y 2ns/div a 30s/div .

inyector se recomienda utilizar un cable atenuador.

¿Qué podemos hacer con un osciloscopio?
Básicamente esto:
*Determinar directamente el periodo y el voltaje de una señal.
*Determinar indirectamente la frecuencia de una señal.
*Determinar que parte de la señal es DC y cual AC.
*Localizar averías en un circuito.
*Medir la fase entre dos señales.
*Determinar que parte de la señal es ruido y como varia este en el tiempo.

Hasta aquí nuestra primera toma de contacto con el gran desconocido del sector, esperamos que os haya servido para poder conocer un poco más esta pequeña gran herramienta.
Próximamente más información sobre este maravilloso útil de diagnosis.
