Osciloscopio y Generador señales con Android

En efecto tradicionalmente al aficionado se ha visto literariamente sin visión a la hora de investigar el tipo de onda o la frecuencia de una señal analógica pues esta al cambiar con el tiempo y no ser siempre periódica no es apreciable con un típico multimíetro, siendo una de las opciones mas asequibles optar por usar la tarjeta de sonido de cualquier ordenador para capturar las señales a efectos de visualizarlas en una pantalla gracias a programas como Bip Scope, Osciloscope o Zelscope como vimos en un post anterior.

Afortunadamente para el aficionado que se acerca a la electronica ya no necesita depender de un ordenador personal para ver la forma de uan señal analógica pudiéndolo hacer simplemente con un asequible terminal Android que incluso puede ser parcialmente averiado , reciclado u obsoleto

Lógicamente la señal a analizar la conectaremos a la entrada de micrófono ( normalmente mono ) y por medio de una red atenuadora que proteja la entrada de audio del terminal

Como no todos lo terminales tienen entrada de audio estereo (de hecho lo normal es que la entrada sea este mono ), solo podamos optar por un solo canal de muestreo , pero mas ue suficiente para la ,mayoria de las situaciones.

Para la sonda atenuadora se necesitan estos componentes simples y bastante baratos ;

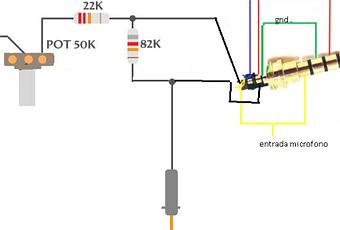

Este es el esquema planteado

Este pequeña red atenuadora debería proteger la entrada de tensiones excesivas , pero hay personas que optan simplemente por colocar un trimmer de 500K y partir desde la máxima resistencia a la hora de medir. Si necesita mayor seguridad a la hora de protegder la entrada tambien se puede añadir un condensador de poliester de .047mF/200V en serie con la sonda A.

En cuanto al sw disponible para Android citar que existen algunas utilidades bastante potentes que permiten capturar la señal procedente del jack de entrada del micrófono

Usando la red atenuadora ya comentada ( o en su defecto un potenciometro de 500K en serie con la entrada del jack de microfono ) veamos algunas apps para convertir nuestra tableta u smartphone en un sencillo osciloscopio

OScilloscope

Es una sencilla suplicacion para convertir nuestra tableta u smartphone en un Digital osciloscopio de doble trazo

Características mas importantes
- Autocorrelación avanzada activación
- 1 o 2 huellas
- Entrada de micrófono
- Ganancia y la frecuencia ajustable
- Debe darla a la pantalla para empezar

Como se puede ver ofrece un interfaz sencillo de manejar y mas que suficiente para la mayoría de las aplicaciones

Enlace a google Play : Oscilloscope

osciloscopio onda sonora

Este sw esta centrado básicamente en señales de audio haciendo el análisis de sonido mediante osciloscopio y mostrando todas las principales propiedades de la señal.

Detecta y muestra la frecuencia, forma de onda, período de longitud de onda y las notas musicales correspondientes a esa frecuencia lo cual puede ser muy interesante para ciertas aplicaciones.

Características del osciloscopio:

Enlace a Google Play aqui

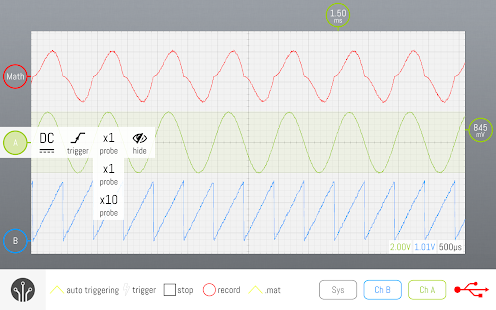

SmartScope Oscilloscope

Este famoso sw ahora también es compatible con entrada de audio jack así que podemos disfrutar del el incluso sin el LabNation SmartScope

Esta aplicación convierte su tableta en un generador de osciloscopio / forma de onda móvil.

Esta aplicación le solicitará los siguientes privilegios:

• acceso USB: para detectar la SmartScope
• El acceso a su sistema de archivos: para guardar los datos de forma de onda
• Acceso de red: para los datos de forma de onda de subida salvado, y para detectar una SmartScope en la red local
• Acceso micrófono: para la entrada de audio jack
• Acceso Dropbox: sólo cuando se desea cargar los datos de forma de onda a tu cuenta de Dropbox)

NOTA: Si no puede instalar esta aplicación, probablemente significa que el dispositivo no es compatible con USB On-the-go. Esto significa que no puede utilizar el SmartScope. Si desea probar la aplicación aún, se puede descargar el paquete de Android (APK) de nuestro sitio Web en https://www.lab-nation.com/app

Enlace a google Play : SmartScope Oscilloscope

Un generador de señales, de funciones o de formas de onda es un dispositivo electrónico de laboratorio que genera patrones de señales periódicas o no periódicas tanto analógicas como digitales. Se emplea normalmente en el diseño, prueba y reparación de dispositivos electrónicos; aunque también puede tener usos artísticos.

Hasta hace poco un generador de señales solía ser un instrumento realmente caro de precisión . Afortunadamente eso ha cambiado y directamente desde la salida de audio podemos contar con un generador muy potente como vamos a ver

Veamos algunas apps para generar señales en nuestro terminal o tableta Android

Function Generator

Veamos ahora un generador de funciones , de forma de onda y de señal de canal dual apto para la salida de audio de altavoces o auriculares.

Esta app no tiene publicidad, no se necesitan permisos especiales , y las características no están limitadas: es decir es la versión completa.

La salida dependerá de la calidad del hardware del dispositivo de audio pero es de 16 bits para cada uno de los canales izquierdo y derecho y en 44,1

Algunas características :

• Izquierda y derecha canales de audio se pueden asignar a cualquier canal 1 o el canal 2.
• Seañles ; Sine, Square y formas de onda triangular.
• Rango de frecuencia de 1 MHz hasta 22 kHz.
• Amplitud como porcentaje 0-100%.
• Offsetde la fase de formas de onda.
• Frecuencia de barrido o la amplitud (Single, Repeat y modos de rebote).
• Modulación de amplitud (AM).
• Modulación de Frecuencia (FM).
• El modo de ráfaga para un número específico de formas de onda (1-10000).
• El ruido blanco y generador de ruido rosa. (1 / f) Rosa ruido cae de a ~ 3 dB por octava entre 43 Hz y 44 kHz.
• Ranuras de memoria para guardar y recordar la configuración del canal.
  Seleccione los valores con deslizador primavera o el teclado numérico.

El aspecto como se puede ver en la siguiente pantalla es de lo mas profesional

Algunos dispositivos puede puede filtrar la polarización de CC y señales de baja frecuencia. A altas frecuencias, las formas de onda se distorsionen debido al número limitado de muestras para cada forma de onda (por ejemplo, en 4.41kHz, una forma de onda sinusoidal se puede aproximar por sólo 10 puntos). Por lo tanto este es para uso educativo diversión /, para aplicaciones críticas utilizan un generador de funciones calibrado real.

Enlace a Google Play Function Generator

Signal Generator

Uno de los mas sencillas apps que permite sacar diferentes formas de onda por los canales de audio es Signal Generator, que es un generado de tonos y también generador de señales de Frecuencia Libre

Algunas de las características

• Múltiples formas de onda
• Suave y amplitud de control de frecuencia
• Operación en segundo plano
• Salida a través de conector de audio
• Rango de frecuencia configurable a través de la página de configuración

Las formas de onda pueden ser

Para cambiar el rango del deslizador de frecuencia, pulse el botón de configuración en la esquina superior derecha.

Enlace a Google Play aqui
