No hay ningún aficionado a la electrónica que tarde o temprano termine adquiriendo un osciloscopio para su uso personal bien comprándo uno del tipo “profesional” , lo cual suele ser una alta inversión, o bien montándoselo uno mismo. Es evidente que dado el bajo coste de montárselo por uno mismo esta puede ser una buena opción para la mayoría de los amantes de la electrónica bien usando diseños de otros aficionados como hemos comentado en este blog o bien adquiriendo todos los componentes en forma de kit (disponibles incluso en Amazon ).
Si bien es cierto que montarse un osciloscopio puede ser una labor altamente gratificante desde el punto de vista didáctico , es posible que el usuario pueda sentirse decepcionado tanto por la complejidad de su montaje como por la manejabilidad y precisión ,del resultado de cara usarlo como un instrumento de uso cotidiano
Estudiemos en este post ambas opciones sobre todo por si esta pensando en adquirir un osciloscopio y no sabe decantarse por una u otra opción
Montaje de un osciloscopio en forma de kit
Por unos 38€ en efecto es posible adquirir un kit en Amazon que de completarlo siguiendo las sencillas instrucciones conseguiremos un osciloscopio de buen calidad cuya velocidad máxima en tiempo equivalente de muestreo (señal repetitiva) es de 20MSa / s ,con una velocidad máxima de muestreo en tiempo real – 2MSa / s ,resolución – 8 bits (longitud del registro – 256 bytes y un ancho de banda analógico de 1 MHz
Este osciloscopio dispone de los modos de activación Auto / Normal / Sencillo prácticos para la captura instantánea de onda. Puede seleccionar fuente de geometría interna / externa,y activación de picos de ascenso y caída .También la activación de salida esta disponible, haciendo que sean posibles secuencias de ondas para hacer capturas multicanal. Asimismo puede observar las ondas antes de la activación (demora negativa).
Este kit tiene la parte “difícil de instalar”,es decir los componentes SMD ya montados dejando al constructor la labor de instalar el resto de componentes en su mayoría a través de orificios soldándolos después. Nada es muy difícil de montar pues, aunque se recomienda un buen soldador de punta fina,ésto esta muy justificado sobre todo para soldar las conexiones de los interruptores que están muy próximos entre sí.
Este kit esta pensado para montarlo sobre tres placas :un panel frontal mecanizado con los nombres de los mandos para ofrecer un aspecto semiprofesional ,el propio PCB donde van los componentes y finalmente un PCB posterior de protección del conjunto. Si bien en el caso del tercer PCB suministrado hace un trabajo razonable de protección de la placa de componentes si se colocan en un banco de trabajo desordenado , quizás se hecha en falta que no haya protección en los 4 laterales, razón por la cual algunas aficionados optan por montar el conjunto en el interior de una caja de plástico transparente incluyendo tanto las puntas de prueba como la batería :
El LCD retroiluminado es “monocromo” adecuado para la resolución real del alcance sí mismo. La función de contador de frecuencia funciona bien, tanto a la frecuencia de 1 Hz como a frecuencias superiores ofreciendo una buena precisión.
En este vídeo podemos ver el montaje del osciloscopio con todo lujo de detalles:
En cuanto al resto de características :
- Sensibilidad vertical – 100 mV / Div – 5V / Div
- Posición vertical ajustable con indicador
- Impedancia de entrada – 1M ohm
Voltaje de entrada Max – 50Vpk (sonda 1x) [500Vpk de 10x sonda] - Acoplamiento DC / AC / GND
- Horizontal – 0.5us / Div – 10m (minutos) / Div
- Auto / Normal / modos trigonométricas individuales
- Rising / Falling disparo por flanco
- Trig externa disponible
- Salida de activador está disponible, lo que hace posible en cascada ámbitos hacer captura multi-canal.
- Nivel de disparo ajustable con indicador
- Hold / función ejecutar
- Guardar / recuperar hasta 6 capturas
- Función FFT disponible – tamaño de 256 puntos y 512 puntos seleccionables, frecuencia de muestreo de 1Ksps a 2Msps seleccionable
- Pantalla de Transferencia a PC como archivo de mapa de bits a través de la conexión en serie
- Incorporado 500Hz señal de prueba / 5Vpp
- Medidor de Frecuencia (Para señal de entrada nivel TTL)
- Cambio automático entre el modo de osciloscopio y el modo de medidor de frecuencia
- Fuente de alimentación de 9V DC
- Dimensión: 110mm X 65mm X 25mm (sin el caso)
Aquí puede ver las tres placas que componen el kit así como la gran pantalla lcd retroiluminada
Este kit se puede montar para un constructor experimentado moderadamente en una sola noche pues lo complejo ya ha viene incorporado, aunque se recomienda que se lean las instrucciones en línea dos veces antes de empezar su construcción.
Algunos usuarios quizás citan la “cierta lentitud ” de la función de disparo en algunas formas de onda, si bien la mayoría de los usuarios comentan que se quedan impresionados por la calidad de este producto desde luego impensable por este precio hasta hace muy poco.
Sin duda es un proyecto fácil ( lo complejo ya viene hecho ) funcionado muy bien, siendo ideal para el rastreo de audio y datos de señales y perfecto para integrarlo en otros equipos donde se necesite instalar un osciloscopio ( aunque como ve se puede ver también puede ser muy útil para instrumentación)
Si le interesa este kit , en Amazon puede adquirirlo o obtener mas información pulsando en el siguiente enlace: XCSOURCE® Osciloscopio Digital LCD para Montar, DC / AC DSO062 2Msps Muestreo en Tiempo Real TE312
Osciloscopio montado

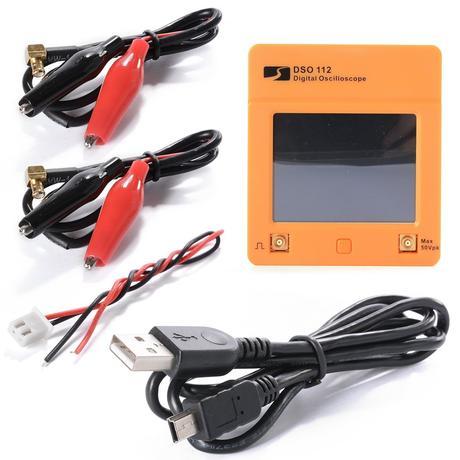

Hablamos ahora de una propuestas completamente diferente de un osciloscopio con pantalla táctil LCD a color ideal para la enseñanza y el desarrollo de los estudiantes de Electrónica y por supuesto también para todos los aficionados XCSOURCE® Mini Osciloscopio Bolsillo Digital DSO112 Color Pantalla Táctil – 2Mhz TE245
Este osciloscopio de bolsillo es útil para mantenimiento de equipos y circuitos de Audio , juguetes electrónicos (ideal para los circuitos electrónicos montados en los modelos de coche de control remoto),reparación in situ de equipos electrónicos domésticos (aire acondicionado o inversor de frecuencia industrial, AC / DC de conmutación de alimentación o inversor, equipos contra incendios ascensor y edificio, circuito de control industrial),mantenimiento de hardware o software de depuración RS232, RS485, I2C, CAN y otros circuitos de interfaz de comunicaciones, pantallas LED ,circuitos controladores de escaneado, circuitos de accionamiento de motores sin escobillas,etc: es decir en culaquier circuito donde sea necesario observar los cambios de señal lentos necesarios para las aplicaciones. (tales como:. relé y contactos del interruptor de jitter, carga de la batería y las curvas de descarga, carga de alimentación características de respuesta transitoria de las mediciones del sensor de temperatura)
Lo primero que notará es que este osciloscopio es altamente inmune al ruido ( es decir NO es sensible al ruido ) pues de hecho algunos usuarios comentan que han intentado capturar varios bytes de datos en 9600 baudios con osciloscopios profesionales necesitando hasta 15 minutos antes de darse por vencido, cuando con este pequeño scope se tenía la forma de onda en menos de tres minutos..
Este dispositivo captura 1024 muestras que se pueden establecer al principio o al final del trigger permitiendo la visualización exclusiva de señal lenta de giro, la pantalla puede ser una señal completamente continua, a diferencia del modo SCAN que causará que la visualización de la señal sea discontinua
El instrumento permite una visualización de la señal totalmente continua, a diferencia del modo SCAN que hará la visualización de la señal discontinua.
Asimismo cuenta con cursores de tiempo que pueden calcular en forma automática y visualizar la diferencia de tiempo (mostrando la diferencia horaria) y también cursores de voltaje que pueden calcular en forma automática y visualizar la diferencia de voltaje(se mostrará la diferencia de voltaje).
Es importante destacar que se puede detener el momento de la visualización de forma de onda,permitiendo congelar en cualquier forma de onda de tiempo (Función HOLD)

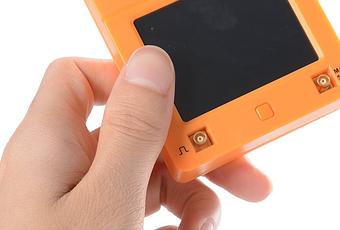

La toma de la izquierda es una salida de onda cuadrada programable del oscilador de salida ,la cual viene predefina a 1000Hz/3.3V ,la cual puede ser útil para testeo del propio instrumento conectando esta directamente a la entrada del propio osciloscopio.
El instrumento también es capaz de capturar pantallas todo el tiempo con buenos resultados. La pantalla de 1024 muestras se pueden guardar en la memoria,la cual se mantiene incluso si se apaga, y por supuesto se puede reproducir en el propio aparato.
Es importante asimismo destacar la posibilidad de descargar la forma de onda a nuestro ordenador usando el cable usb , mediante un archivo CSV, el cual permite importarse a una hoja de cálculo para su representación gráfica.
El conector es MiniUSB (no Microusb) y también sirve para la alimentación por USB por lo que puede usarse cualquier cargador de móvil para esa función gracias al cargador inteligente incorporado ,porque como se pude deducir el aparato es alimentado por la batería interna o bien por USB .
Carastericticas:
- Ancho de banda análogico: 0 – 2MHz
- Tasa máxima de muestra en tiempo real: 2.5Msps
- Sensibilidad vertical: 5mV/Div – 20V/Div 12 archivos (por vía progresiva 1-2-5)
- Rango horizontal de base de tiempo: 10?s/Div – 50s/Div 21 archivos (por vía progresiva 1-2-5)
- Voltaje máximo de entrada: 50Vpk (100Vpp)
- Longitud de Grabación: 512/1024 opcional
- Impedancia de entrada: 1Mohmio
- Precisión ADC: 8Bit
- Acoplamiento: CC / CA
- Modo del activador: Automático (AUTO), convencional (NORM) y simple (SING)
- Borde del activador: arriba, abajo
- Tamaño: 70 X 80 X 18 mm
- Peso: 85 gramos (sin sonda)
En el siguiente vídeo podemos ver el funcionamiento básico del XCSOURCE® Mini Osciloscopio Bolsillo Digital DSO112 Color Pantalla Táctil – 2Mhz TE245
Para un uso mas avanzado en el siguiente vídeo donde la señal de prueba es la salida de un convertidor step-down DC-DC con carga moderada.
Si el rango de frecuencia es aceptable para usted, no dude en comprar este osciloscopio !no se arrepentirá al menos para su uso portatil !
Por cierto, la versión con batería de ayuda ,permitirá hacer mediciones en movilidad aisladas la cual le permitirá usarla durante más de 2 horas alimentados únicamente con la batería interna
Si le interesa este osciloscopio digital con pantalla tactil ya montado , en Amazon puede adquirirlo pulsando en el siguiente enlace: XCSOURCE® Mini Osciloscopio Bolsillo Digital DSO112 Color Pantalla Táctil – 2Mhz TE245
