En un post anterior veíamos una i ntroducción a la excelente herramienta openscad como alternativa al servicio web tinkercad. Esta aplicación , que a diferencia de Tinkercad, es open source y gratuita , tiene una comunidad muy proactiva detrás y se instala en nuestro ordenador proporcionándonos un rico entorno para el diseño 3D con un lenguaje propio muy potente para generar y modelar objetos en 3d y luego incluso exportarlos para poder imprimir nuestros diseños con nuestra impresora 3D

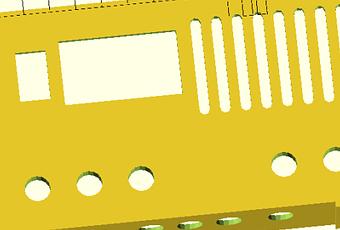

En el post se se explica la generación de una tapa para colocar sobre la parte frontal de una fuente de alimentación ATX ( la salida de cables ) de este modo aprovechando parte de la caja y haciendo mas sencillo el montaje.
Para el montaje final de la fuente se han usado los siguientes componentes:
- Una vieja fuente de alimentación ATX ( puede ser reciclada incluso del tipo AT o por supuesto nueva )
- 5 bornas de rosca de 3.8mm tipo banana. Se puede comprar aqui
- 1 Voltimetro digital . Se puede comprar por 1,78€ en Amazon desde aqui
- 1 interruptor de panel
- Frontal impreso en PLA descargado .el fichero stl se puede descargar desde .desde https://www.thingiverse.com/thing:2772031
Una vez impreso el frontal ( unas 5 horas la pieza completa) ,empezaremos con el voltimetro del tipo led de 3 dígitos siendo su rango de medición : DC 0-30V pudiéndose alimentar con un rango muy amplio de entrada: DC4.5-30V
El voltimetro solo dispone de tres conexiones:
- Negro (V-) ; es decir GND
- Rojo(V+): alimentacion positiva
- Blanco : medida
Lo ideal es colocarlo en orificio pertinente de la caja y probarlo con alguna de la salidas que mas vayamos a usar (Rojo:+5V o Amarillo =12v )
Resumiendo estas son las conexiones:
- Negro: lo conectaremos a cualquier cable negro de la fuente
- Rojo: lo conectaremos a una salida de +12v de la fuente(cable rojo)
- Blanco : lo conectaremos a la salida de la fuente que mas nos interese monitor izar ( lo ideal es +5V o+12V)
Ahora ,probado el instrumento de panel, es importante que lijemos con una lima de metal todos los bornes de los terminales para poder soldar fácilmente a estos los cables procedentes de la fuente
Lo primero es soldar los cables de encendido de la fuente, pero a diferencia de las viejas fuentes AT que llevaban un interruptor conectado a la propia fuente, las fuentes ATX necesitan que les llegue la señal de encendido de la placa base, lo cual permite por ejemplo arrancar el ordenador con el teclado, a una hora determinada, después de perder la alimentación o por Wake on LAN...
En algunas fuentes si se queda pulsado varios segundos, la fuente se apaga pero en otras se necesita mantenerlo pulsado , asi que lo primero sera identificar esta casuistica pues de eso dependerá que necesitemos un pulsador o interruptor , si bien lo normal es que con un interruptor normal nos valga
Lo podemos probar puenteando en el conector de 24 pines el cable verde con cualquiera cable negro
Probada la fuente , cortaremos el cable verde y uno negro del conector AT y conectaremos estos dos cables al interruptor :
Ya podemos conectar de forma definitiva el instrumento de panel , por lo que lo mejor es soldar los cables respetando los originales y luego poner cinta aislante alrededor de sus conexiones.
La conexión mas interesante suele ser la de +5V DC por lo que tomaremos tres o mas cables amarillos y lo soldaremos a una borna aparte y haremos lo mismo con el terminal de GND con tres o mas cables negros:
Lo mejor es prescindir de los conectores pues ocupan mucho espacio y nos nos los vamos a necesitar cortándolos con una tijera o un alicate de corte,
Lo siguiente seria conectar las salidas d e +12V con tres o mas cables rojos, la masa o GND ( en el conector central ) con tres o mas cables negros y la conexión de -1 2V (el unico cable azul)
Para evitar problemas se deben encintar las conexiones (incluso las que no vayamos a utilizar)
Por ultimo , es muy interesante ordenar los cables con abrazaderas para dejar el montaje mas limpio:
Aunque se ha previsto la tapa tornillos , con cinta americana es suficiente para que quede el frontal bien sujeto a la fuente
!Y ya esta la fuente montada!
En realidad como vemos el montaje es bastante sencillo y con el panel impreso la verdad es que creo que queda bastante conseguida
