Este articulo no es un tutorial, el objetivo es sencillo: mostrar como es por dentro una protoboard común y que conozcas otros datos relevantes, que probablemente no conocías y que te podrianser utiles.
La protoboard es una herramienta básica, para las personas que nos dedicamos a la electrónica o mecatronica. Te permite probar tus circuitos, de una forma mas rápida, sin necesidad, de hacer el circuito en una placa fenolica.

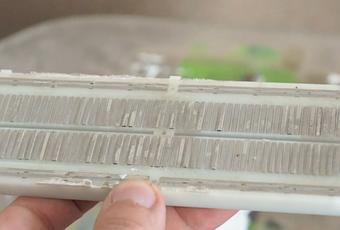

Si retiramos la cinta doble cara, que se encuentra en la parte inferior, encontraremos muchas laminas que están, separadas o aisladas. Estas laminas son fabricadas por un troquel y por lo que pude apreciar son de cobre, con un recubrimiento de algún otro metal, hecho por galvanoplastia, para evitar que el cobre se oxide.
La corriente máxima, que aguantan las laminas internas internas, de la protoboard es de: 3 a 5 amperes, para electrónica, esa corriente es mucho, pero si esta pensando poner una etapa de potencia, trata de no pasar los 3 amperes. la corriente puede calentar en exceso las laminas y puede haber un accidente.
La frecuencia máxima que soportan las laminas, de la protoboard es de: 10 a 20 mhz, si vas a trabajar con frecuencias superiores, tal vez necesites hacer el circuito en placa fenolica.
El espacio entre las perforaciones de la protoboard es de 2.54 milímetros (0.1 pulgadas) obviamente es el estándar de todos los componentes.
El modelo chico tiene 400 hoyos, ideal para colocar un micro controlador y sus conexiones, así es como yo ocupo estas pequeñas.
El modelo grande tiene 830 hoyos y puedes conectar varias, dependiendo de lo extenso del trabajo que estés realizando.
