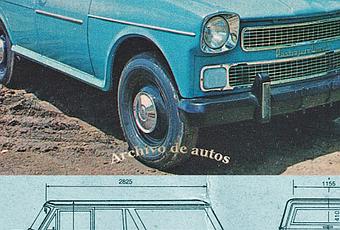

Hubo varios carrozados externos, realizados por carroceros autorizados por IME (Industrias Mecánicas del Estado SA). Tanto que se comercializaban en la red oficial de concesionarios ACIME (Asociación de Concesionarios de IME). Además de ser parte de los folletos de la automotriz estatal. El tema que no siempre se conoce el nombre de la carrocera. En este caso vemos la versión rural, de 3 o 4 puertas laterales traseras. También podía contar con un portón trasero, con levanta vidrios, o con dos puertas de apertura horizontal, tal como muestra en el dibujo debajo de la fotografía. Este Rastrojero Diesel se fabricaba sobre el chasis X-78 para carrozar. Fue una versión que se usó en muchas reparticiones de los estados nacionales, provinciales y municipales de Argentina. También se comercializó como vehículo particular, tal como se aprecia en la foto tomada de un folleto de IME. La parte mecánica era similar a los demás Rastrojero Diesel equipados con motor Indenor XD-4.88. Variaba en las medidas externas de la carrocería.
Marca: Rastrojero Diesel
Modelo:X-78 Rural
Año:1974
Motor:diésel
Ubicación:delantero
Marca:Indenor XD-4.88
Cilindros:4 en línea
Cilindrada:1.948 cm3
Diámetro:88 mm
Carrera:80 mm
Potencia SAE:68 HP RPM:4.500
Par motor SAE: 12.1 Kgm RPM:2.250
Compresión: 21:1
Tracción: trasera
Caja de velocidades: Borgward Argentina cuatro marchas sincronizadas hacia adelante y marcha atrás
Suspensión delantera: independiente con trapecio articulado, barras de torsión longitudinales y amortiguadores hidráulicos de doble acción
Suspensión trasera:eje rígido con elásticos semielípticos longitudinales de dos etapas y amortiguadores hidráulicos de doble acción
Frenos delanteros:a tambor
Frenos traseros:a tambor.
Freno de estacionamiento: ruedas traseras
Dirección: ZF-Gemmer-GB 16 c o Borgward
Relación: 15:1
Radio de giro: 5,20 m
Dimensiones:
Largo:4.780 mm
Ancho:1.760 mm aproximado
Alto:1.670 mm aproximado
Distancia entre ejes:2.660 mm
Trocha delantera:1.420 mm
Trocha trasera:1.450 mm
Largo del techo: 2.825 mm
Ancho del techo: 1.155 mm
Voladizo trasero: 1.205 mm
Despeje:225 mm
Dimensiones internas:
Ancho: 1.390 mm
Alto: 830 mm
Plazas:5
Neumáticos:6.00 x 16 de 6 telas
Tanque de combustible: 70 l
Sistema eléctrico: 12 V
Alternador: 35 Amp
Refrigeración: por agua
Capacidad del circuito: 10 l
Capacidad aceite motor: 4 l
Consumo a plena carga: 220 g/HP x h a 4.500 rpm
Autor:Mauricio Uldane
Escaneo/Edición Digital: Mauricio Uldane
Imagen: Folleto IME
Fuente Datos Técnicos: Folleto IME
Aniversario 12º / 2011-2023
Información adicional
A modo de complemento les dejo las fichas técnicas de otros carrozados realizados para IME:
Ambulancia: https://archivodeautos.blogspot.com/2023/04/rastrojero-diesel-x-78-ambulancia-1974.html
Doble Cabina: https://archivodeautos.blogspot.com/2023/05/rastrojero-diesel-c-76-doble-cabina-1974.html
Furgón: https://archivodeautos.blogspot.com/2023/05/rastrojero-diesel-x-78-furgon-1974.html
También les dejo una nota con los distintos tipos de carrozados que IME ofreció a partir del año 1972: https://archivodeautos.blogspot.com/2023/05/rastrojero-diesel-y-las-versiones-que.html
Encuentran todas las fichas técnicas publicadas en esta página: https://archivodeautos.blogspot.com/p/fichas-tecnicas.html
