Reciclar un ordenador all in one averiado

Por Soloelectronicos @soloelectronico
La tecnología de computación ha seguido avanzando y al parecer los modelos de escritorio tradicionales están quedando en el pasado. Y es que cada vez necesitamos aparatos electrónicos más cómodos, más compactos, con muchos menos cables ,mas simples de usar , mas versátiles y es justo esto precisamente lo que ofrecen las novedosas All In One (AIO) pues sEn realidad el concepto en es simple, pues los All In One sólo tienen la particularidad de tener la placa madre con el procesador memoria ,disco y gráfica , estan todos ellos integrados en la parte de atrás de la pantalla, de modo que podríamos decir que están a medio camino entre un portátil y un ordenador de escritorio convencional. i se anda corto de espacio o desea tener todo un ordenador en un formato compacto que ocupe muy poco espacio, los ordenadores todo en uno son justo la solución pues todos los componentes se colocan en el interior del monitor para ahorrar espacio, ofreciendo una amplia variedad de modelos tanto por su tamaño de pantalla como por su capacidad de procesamiento, estando completamente a la altura de lso ordenadores tradicionales tipo torre, semitorre , etc es decir de los llamados ordenadores de escritorio. Desgraciadamente ,como todo en este mundo ,los AIO terminan estropeándose de modo que en este post vamos a ver que podríamos hacer con un equipo AIO averiado , que descartado el sw, todo apunta a que tiene una grave avería en la placa madre (HW) que le impide ni tan siquiera sacar el error por pantalla haciendo por ello muy dificil su reparación ¿que podemos hacer en ese caso? Reciclar un ordenador all in one averiado

Estos maravillosos aparatos electrónicos permiten un escritorio mucho más ordenado, ya que normalmente se usan con teclados y ratones inalámbricos, de manera que en el mejor de los casos solo habrá un único cables: es decir el de la salida de DC de la fuente de alimentación externa , ya que este tipo de equipos precisamente para disminuir el espacio optan por adaptadores AC/DC ( como los de los ordenadores de los portátiles )

Aprovechando las partes útiles de un AIO averiado

Antes de mandar a la basura un AIO primero deberíamos comprobar la tensión de la fuente externa ( debe ser aproximadamente la misma que la marcada en el alimentador )

Una vez comprobemos que haya tensión DC de alimentación al AIO, si no hay vídeo , antes de continuar m erece la pena desconectar todas las partes susceptibles de hacerlo , es decir quitar disco ssata , unidad de dvd, placa wifi , modulo web cam e incluso memorias para comprobar si alguna de estas partes puedan estar generando el problema pues de provocar el error debería haber mensaje de error en la pantalla

Si aun NO hay video ni señales sonoras , probablemente el ordenador AIO tendrá un desperfecto en la placa madre , lo cual es una de las avería mas graves y costosas de un AIO pues normalmente su reemplazo suele tener un alto coste que nos hará cuestionarnos si merece la pena su reemplazo.

Si ha quedado inutilizable el AIO , puede que todavía pueda sacarle provecho a alguna de sus partes internas como al disco duro, que una vez desmontado nos puede hacer las veces de unidad externa de almacenamiento para quitar lastre a nuestro equipo de sobremesa.

Asimismo la unidad regrabadora de DVD tienen conectores standard de modo que se pueden aprovechar también

También la fuente de alimentación AC/DC puede ser de interés para cualquier otro proyecto ( o como repuesto para otro ordenador) .

Otras parte interesante son los módulos de memoria que son fáciles de quitar y nos puede servir para ampliar otro ordenador.

Por ultimo también puede ser útil la placa wifi que suele ser accesible externamente a la placa madre.

Por cierto ,no hablamos de la pantalla pues es la autentica "joya de la corona" la cual le podemos dar una segunda oportuniad como vamos a ver continuación.

Reciclando la pantalla de un AIO

Los ordenadores todo en uno suelen tener grandes pantallas, pues ocupando el espacio justo sobre una mesa ofrecen suficientes capacidades de conectividad. Con un ordenador todo en uno NO podemos cambiar la pantalla sin cambiar todo el ordenador pues todo está integrado, de manera que normalmente ofrecen una buena pantalla para que dure mucho tiempo.

El tamaño de la pantalla va de acuerdo a diferentes necesidades y gustos, pero sobre la resolución sí es importante y ahi es donde destacan pues por ejemplo para na pantalla de 24 pulgadas, una resolución de alta definición 1920 x 1080 píxeles suele ser "normal" , lo cual significa que se pueden ver imágenes, vídeos, sitios web y demás contenido con una nitidez y claridad envidiables (incluso existen AIO con pantallas más grandes de 27 pulgadas con una resolución de 2560 x 1440 píxeles).

Desgraciadamente la pantalla al ir integrada no suele ser accesible externamente por lo que si se nos estropea la placa madre del AIO y no disponemos de repuesto nos veríamos obligados a desechar el conjunto ¿o se puede usar solo la pantalla?

Pues en efecto normalmente gracias a un adaptador LVDS si podremos volverla a hacerla útil, pero antes deberemos averiguar que tipo de pantalla tiene el AIO, pues no existe una placa genérica debiendo adquirir una placa específicamente para ese modelo en concreto

Ejemplo de reciclaje de pantalla para un HP omni 100 PC

En este caso vamos a ver un HP Omni 100 PC cuya placa madre ya no responde ni con los clásicos pitidos de falta de controladora de vídeo, lo cual lo hacen prácticamente desechable ya que esta placa madre dejo de fabricarse hace ya unos años de modo que lo que hay en el mercado son placas de segunda mando, que por cierto se venden un alto precio no ofreciendo la garantía que ofrece una placa recién salida de fabrica

Partes interesante del este ordenador son los módulos de memoria que son fáciles de quitar ya que nos puede servir para ampliar otro ordenador, así como también la placa wifi con las dos antenas y la web cam que están accesibles alrededor del marco del panel lcd.

También la fuente de alimentación AC/DC puede ser de interés para cualquier otro proyecto ( o como repuesto para otro ordenador) .

Bien, desmontaremos la peana y los tres paneles traseros de plástico , quedando accesible el disco duro ssata ( va en un pequeña jaula metálica) , el cual una vez desmontado ,nos puede hacer las veces de unidad externa de almacenamiento para quitar lastre a nuestro equipo de sobremesa. Asimismo la unidad regrabadora de DVD tienen conectores estándar ssata de modo que se pueden aprovechar también tal .

Reciclar un ordenador all in one averiado

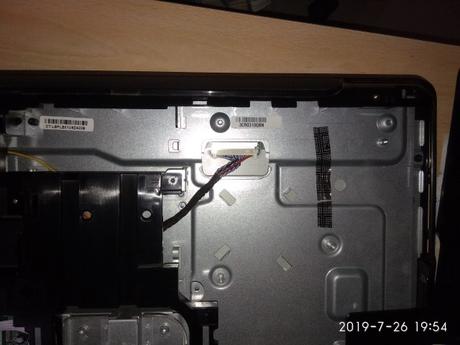

El aspecto del resultado quitando , también la placa madre, sera similar al que vemos en la siguiente imagen:

Aun podemos quitar los cables ssata así como el alimentador de la retroiluminación del panel ( observe que tiene dos salidas)

Reciclar un ordenador all in one averiado

Un vez hayamos desmontado todas esa partes ya solo nos quedara solo la pantalla , pero ojo porque l os códigos del chasis aun no corresponden con el modelo del panel del lcd ( son códigos solo del fabricante)

Una vez quitando el chasis de soporte si ya veremos el modelo del panel que para el Hp Omni 100 es un LTM200KT03 fabricado por Samsung

Una vez ya tenemos el modelo para poder conectarlo a un monitor convencional necesitaremos un adaptador LVDS a VGA que incluya el inverter , el cual puede encontrarse en portales orientales como aliexpress

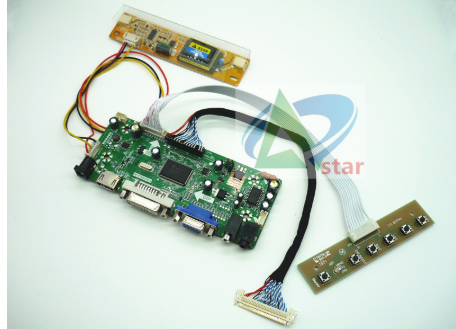

En nuestro caso hemos elegido un pack de controlador HDMI + DVI + VGA + AUDIO controlador LCD kit de placa de 20 "LTM200KT03 LM200WD1 M200O1_L01/02/1600 * kit DIY de placa de controlador LCD 900

Reciclar un ordenador all in one averiado

Este kit para controlador de LCD fes fácil de montar como vamos a ver utilizándose para convertir un panel de 20 "delñ tipo LTM200KT03 LM200WD1 M200O1_L01/02/1600*900 en un monitor de escritorio/PC ofreciendo buen uso de este, pues ya no será un desperdicio ya que nos estaríamos haciendo nosotros mismos el monitor dándole al lcd una nueva vida al panel .

Necesitamos todos esta partes para gestionar el panel lcd;

  • Placa de controlador LCD
  • Inversor
  • Un cable LVDS e
  • Teclado y cable
  • Cable VGA/DVI/cables de cable HDMI (no incluido en los kits)
  • Un adaptador de corriente de 12V 4amp (no incluido ne los kits)

Y estas son las conexiones de la placa del adaptador :

Reciclar un ordenador all in one averiado
  • Salida LVDS al panel lcd ( CN25)
  • Salida al inverter (CN5)
  • Salida al panel de pulsadores (CN11)
  • Alimentación de 12V
  • salida de audio
  • salida de viodeol por VGA, HDMI o DVI in

Realizaremos las siguientes cableados

  • Conectermos la salida LVDS del adaptdor al panel lcd ( CN25) con el cable especial al panel lcd
  • Conectaremos la salida al inverter (CN5) del adaptdor a la entrada de la placa del inverter
  • A la salida del inverter no debemos olvidar conectar las dos salida superior e inferior del panel lcd que son para la retroiluminacion del panel
  • Conectaremos la salida al panel de pulsadores (CN11) del conversor a la plaquita de pulsadores
  • Conectaremos los dos cablecillos del los dos altavoces internos del ordenador al conector CN10
  • Deberemos alimentar el conjunto con 12V

Una vez conexionado todo deberíamos probar con una señal de video y el conjunto responde. Si funciona OK hay un punto interesante que es reutilizar la plaquita dle pulsador y el led del HP Omni 100 para qeu tengan funcionalidad

Reciclar un ordenador all in one averiado

Para ello conectaremos sendos cables a la salida del pulsador de power de la plaquita de pulsadores así como a la salida del led de power de esta

Reciclar un ordenador all in one averiado

Como debe estar accesible los pulsadores de control una opción es fijarlo a un lateral de modo que quede accesible peroal mismo tiempo algo disimulado

Reciclar ordenador averiado

Finalmente este es el aspecto del adaptador montado con el inverter y la plaquita de pulsadores de control

Reciclar un ordenador all in one averiado

Por ultimo , tras adaptar un poco una de las tapas para que pueda salir el cable de video y alimentación ensamblaremos las tapas traseras de modo que como podemos ver , el aspecto apenas difiere del estado del AIO cuando era un equipo completo

Bien,!terminamos ! como pude ver el lector, al menos hemos convertido un viejo AIO averiado en un excelente monitor por un precio casi ridículo ( unos 23€) , lo cual es muy interesante sobre todo porque le hemos dado nuevo uso a partes que en principio no tenían casi ningún valor .
