Reproductor multimedia para coche con interfaz táctil

• Raspberry Pi 3
• Tarjeta SanDisc 32GB Clase 10 SD

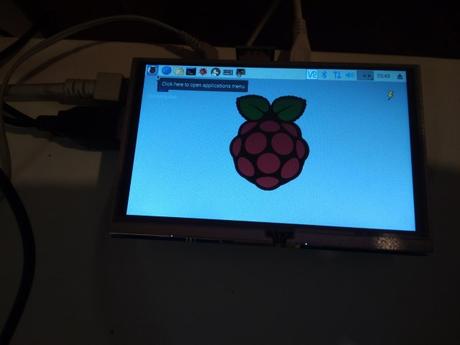

• Pantalla oficial De 7 pulgadas Raspberry Pi Touch
• Concentrador USB de 4 puertos alimentado
• Sombrero GPS Adafruit Ultimate
• SMA hembra a RP-SMA convertidor adaptador hembra (utilizado para conectar el sombrero GPS a una antena GPS externa)
• Rp-SMA a uFL/u.FL/IPX/IPEX RF Adapter Cable (utilizado para conectar el sombrero GPS a una antena GPS externa)
• Antena GPS - Antena Activa Externa - Cable de 3-5V 28dB 5 Metros
• Unidad portátil Samsung de 1 TB de 2,5 pulgadas
• Cable USB a SATA
• ZTE MF832 4G dongle
• Convertidor de voltaje de 12v a 5v 3A
• Tiras de metal y soportes angulares de la ferretería
• Pintura en aerosol negra
• Pernos de cabeza Phillips pequeños con tuercas hexagonales

Hardware

Después de disponer de r todo el hardware para construir el ordenador de su coche es un reto ponerlo todo junto en un formato que no se dañará en un coche en movimiento. La pantalla táctil oficial de Raspberry Pi tiene agujeros perforados en la parte posterior de la carcasa de la pantalla. Así que hacen un gran punto de partida para mantener todo unido. Los que están cerca del centro permiten que la Raspberry Pi acabe con la pantalla en sí. A continuación, hay agujeros roscados más cerca de las esquinas que decidí adjuntar un marco de tipo y construir hacia atrás.

Sólo un consejo : si decide seguir el mismo camino y atornillar su marco en la parte posterior de la pantalla. ¡Apriete los tornillos muy suavemente! Si aprieta demasiado la pantalla comenzará a empujar hacia fuera el lado opuesto. Así que sólo vaya muy despacio y tenga cuidado!

Luego en lugar para montar la carcasa sólo tiene que decidir lo que va a decidir lo que va a utilizar para albergarlo. En cualquier ferretería encontrara algunas tiras metálicas delgadas y soportes angulares con agujeros pretaladrados. Así que puede crear un marco utilizándolos, ya que se pueden atornillar fácilmente juntos. Este enfoque es barato, robusto y proporciona una gran cantidad de puntos de montaje prácticos para sostener periféricos (hub USB, dongles externos, etc.) en su lugar.

Las carcasas Double Din disponibles en el mercado están disponibles para montar dispositivos en el tablero. Pero es probablemente más fácil construir el marco alrededor de la raspeberry Pi y luego atornillar el marco a la carcasa para mantener las cosas en su lugar.

Alimentación

Además de albergar la Raspberry Pi tenemos que suministrar energía a todo el hw para lo cual tomaremos la potencia de 12 voltios DC del sistema eléctrico de su coche y reduciremos el voltaje. dado que la Rasbberry PI se alimenta a 5V DCm requeriremos una fuente de alimentación de 5 voltios.

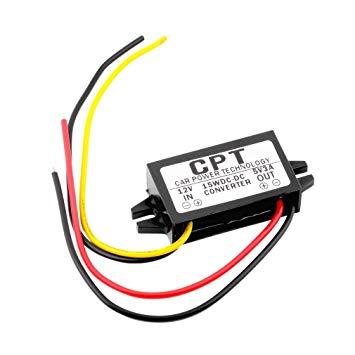

Afortunadamente, los co nvertidores de voltaje CC de 12 a 5 voltios se pueden encontrar fácilmente en muchos Amazon :solo necesita prestarle atención a la clasificación de amperaje suministrado pues necesitará un convertidor DC/DC que pueda entregar 3 amperios o más.

Un convertidor de voltaje de 3 amperios dará un consumo de potencia máximo de 15 vatios ( 5v x 3 amperios á 15vatios). Para la configuración de hardware apuntada se estima un consumo máximo de energía de 10,44 vatios, lo cual da una potencia adicional de 4 vatios disponibles, pero si usted planea conectar una gran cantidad de dispositivos hambrientos de energía fuera del Pi sólo tenga en cuenta que la energía necesaria podría convertirse en un problema.

GPS

La antena GPS externa no es un requisito, ya que la mayoría de los dispositivos GPS (sombreros o memorias USB) tendrán una antena pasiva incorporada. Una cosa a tener en cuenta es la ubicación de instalación prevista del ordenador en el coche, sin embargo. Si el Pi va a ser montado en el salpicadero el dispositivo GPS estará rodeado en todos los lados por el acero que va a obstaculizar su ordenador conseguir una fijación GPS por lo que lo mas sensato es usar una antena GPS externa (tenga en cuenta que el uso de una antena GPS activa aumentará ligeramente el consumo de energía general del sistema ) .

Este es finalmente el aspecto que presenta el montaje completo en el salpicadero

Una vez completada la descarga,descomprima el archivo de imagen y escriba en la tarjeta SD con el comando dd o pruebe Win32 Image writer si está utilizando un sistema Windows.

El objetivo principal de esta versión 11 era permitir el uso del sistema fuera de las restricciones de la interfaz principal de Nomadic Pi.

Algunos de los cambios más importantes en la versión v1.1 incluyen:

• La capacidad de salir del modo de pantalla completa del navegador. Esto hace uso de la funcionalidad experimental táctil "salir de pantalla completa" en Chromium 61.
• Permitir el uso para acceder a otras aplicaciones en el sistema o navegar por Internet en el Pi nómada como un ordenador de sobremesa estándar.
• La adición de software de navegación GPS Navit para proporcionar funcionalidad de navegación giro a giro.
• La posibilidad de entrar en el modo de "pantalla completa" en el navegador a través de la pantalla táctil cuando se desee utilizando un elemento de menú en el menú de la aplicación Nómada Pi.

SSID: Nomadic-PI
WPA Contraseña: pinomadica

Para cambiar la configuración de WIFI desde el valor predeterminado. Inicie sesión en Pi sobre SSH elevar a privilegios raíz. A continuación, edite el archivo de configuración hostapd.conf en el directorio /etc/hostapd.

En cuanto al acceso SSH, una vez conectado al ordenador del coche a través de WIFI,p uede iniciar sesión en Nomadic Pi en 192.168.2.1 con las siguientes credenciales:

Nombre de usuario: pi
Contraseña: pinomadico

Después de iniciar sesión como usuario pi, puede usar sudo para elevar a privilegios raíz.

En este momento si su ordenador de coche tiene una conexión a Internet a través de Ethernet o un dongle 4G. Sería una buena idea actualizar los paquetes instalados en el sistema a la última y mejor:

apt-get actualización
apt-get actualización

Adición de música

De forma predeterminada, MPD está configurado para buscar música en /media/usbstick. Si desea que la música se reviva en otro lugar del sistema de archivos, tendrá que cambiar el directorio de música en los archivos de configuración MPD.

Lo más probable es que almacene la música en un dispositivo de almacenamiento separado que la tarjeta SD que contiene el sistema operativo. Si este es el caso, necesitará agregar una línea a su archivo /etc/fstab. Así que el dispositivo está montado en el arranque del sistema y el demonio MPD puede ver su colección de música.

Al igual que los propios archivos de música, las listas de reproducción se almacenan en los archivos /var/lib/mpd/playlists como archivos .m3u. La configuración MPD tendrá que cambiar si desea almacenarlos en una ubicación diferente.
