Resucitar un viejo ZX Spectrum

Para los nostálgicos el famoso ZX Spectrum es uno de los primeros ordenadores personales de 8 bits para el gran publico siendo la evolución con salida a color de maquinas anteriores ( el ZX81 y ZX82 tenian salida de video en blanco y negro ) siendo uno de los primeros ordenadores convencionales público de viviendas en el Reino Unido, similar en importancia para el Commodore 64 en los EE.UU. El Spectrum fue lanzado en ocho modelos diferentes, que van desde el modelo de nivel de entrada con 16 KB de RAM lanzado en 1982 , hasta el ZX Spectrum +3 con 128 KB de RAM que fue construido por fn con una unidad de disquete 1987. En total todos juntos llegaron a venderse más de 5 millones de unidades en todo el mundo (sin contar los numerosos clones ) En cuanto al hardware, este se basaba en un Zilog Z80 funcionando a 3,5 MHz (o NEC D780C-1 clon)con 16 KB (16 × 1024 bytes ) de ROM y, o bien 16 KB o 48 KB de RAM . La salida de vídeo se hacía con un modulador RF con una resolución de 256 × 192 con las limitaciones mismo color. Para ahorrar memoria, el color se almacenaba separado del píxel de mapa de bits en una resolución baja, 32 × 24 superposición de la red, correspondiente a las celdas de caracteres. En la práctica esto significaba que todos los píxeles de una cuota de un bloque de color de primer plano el carácter de 8×8 y un color de fondo.La salida de sonido se hacia con un convesor D/A en la propia máquina siendo capaz de producir un canal con 10 octavas. La máquina también incluía un bus de expansión con conector de borde y conectopres de 3,5 mm de audio para los puertos de entrada / salida para la conexión de una grabadora de cassette para cargar y guardar programas y datos. El puerto “out” era para los auriculares y el puerto “mic” proporciona nivel de línea salida de audio que podría ser amplificado.

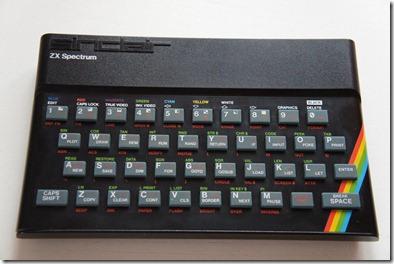

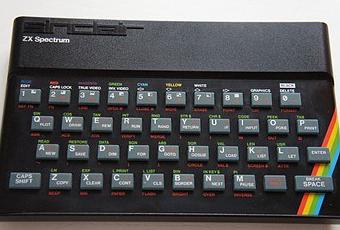

Este es el aspecto de un original Sinclair ZX Spectrum

El problema para poder usar esta maquina en los tiempos actuales en un televisor moderno: resulta que el Spectrum utiliza un modulador RF – lo que le permite trabajar con conjuntos disponibles de televisión en los años 80/90 – por lo que se trata de una simple cuestión de omitir este componente , ya que el Spectrum genera vídeo compuesto de todos modos. Incluso hay un video en YouTube que a describe el proceso.

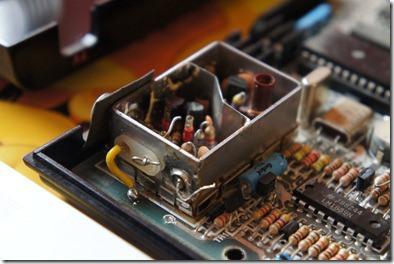

El propio mod es funcional y solo basta hacer bypass en el modulador:

A bit of soldering work to bypass the RF Modulator

Después de conseguir que funcione con un moderno aparato de televisión, el siguiente reto es conseguir algunos juegos cargados en ella. Casi cualquier juego que haya jugado o escuchado por el Spectrum está disponible en línea en formato digital, aunque debe tenerse en cuenta que la mayoría todavía están protegidos por derechos de autor. World of Spectrum tiene una gran colección , y si va más lejos se puede encontrar archivos “completos” que la gente ha enviado.

Los juegos para el ZX Spectrum se cargaban originalmente de cinta de cassette a través de un conector de audio. Muchos de estos juegos están disponibles en línea , pero en formato digital.

Un proyecto de futuro es utilizar uno de los servicios públicos relacionados con cinta- para crear un montón de WAV o MP3 para los juegos que se quieran cargar y luego ponerlos en un viejo iPod o un reproductor de Mp3, de modo que pueda volver a vivir la experiencia de la carga y los juegos.

Para aquellos de ustedes que nunca han experimentado la carga de un juego de Spectrum, vale la pena echar un paso echar un paso atrás en el tiempo y mirar que en más detalle …

De vuelta en el día, juegos de ZX Spectrum fueron comprados en casete de audio. Para cargar uno en el equipo, había necesidad de colocarlo en un reproductor de cinta y conectar los enchufes de auriculares desde el reproductor al Spectrum a través de un conector de audio de 3,5 mm.

Esto siempre fue un poco confuso: la toma de “Ear” en el Spectrum se utiliza para la entrada de audio, mientras que “Mic” fue para la salida … pero en fin. Por lo general, intentado uno o el otro primero y cambiado si no funcionaba.

Más tarde los modelos Spectrum se habían integrado reproductores de casetes,

Había que pensar en la limpieza de cabezales, bajo, agudos y volumen y aún había sólo algunos juegos que algunos reproductores simplemente no les gustaba y no se cargaban con exito . No tengo otra forma de explicar por qué: algunos podrían nunca simplemente cargar desde ciertos resprioductores.

La carga de los juegos era, por tanto, una fiesta de la anticipación. Se conecta el reproductor de casetes, escriba LOAD “” y pulsa Intro en el teclado de goma, y es de esperar que verías una alternancia de borde rojo y cian en la pantalla hasta terminar.

Después vendría una serie de tonos – señales piloto – seguido de ráfagas de datos (lo que provocaba la frontera para ir locamente con un montón de rayas azules y amarillas:-). Era muy común que las pocas cuadros iniciales de datos para contener un “splash screen” – una imagen muy simple – que luego erán exhibidos mientras que el juego en sí estaba cargada.

Así que la estructura de los datos no era tan sencillo como simplemente estar sobre el código para ser cargado y ejecutado.

Con el tiempo – después de 3-6 minutos para un juego 16-48K o alrededor de 20 minutos para un juego 128K – el proceso de carga sería ya éxito o no con un mensaje completamente devastador “error de carga R Tape”. Dependiendo del resultado que podría o bien empezar a jugar o repetir el último proceso con otro jugador y varios otros dedos cruzados.

Ahora, en los tiempos actuales nadie quiere volver a cargar juegos desde la cinta para lo cula la idea seria ovtener datos de audio en cinta equivalente en formato MP3, desde un reproductor de MP3 (relativamente) moderno.

El primer truco es conseguir que los juegos esteb en un formato apropiado: los que están disponibles en formato TZX son generalmente adecuados, ya que tienen los bloques de carga codificados básicamente, ya que se almacenaron en la cinta. Esto significa que en esencia puede convertir de nuevo a formato WAV o MP3 y esperar que para ser cargable en un espectro físico (en lugar de trabajar con un emulador que, mientras que diversión, es una experiencia mucho menos espiritual).

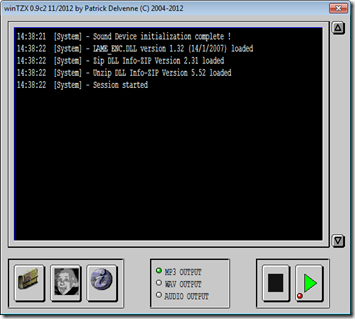

Así que hay que para convertir los diversos archivos TZX en un formato de audio de algún tipo. Una vez más, World of Spectrum tiene una gran lista de servicios públicos relacionados con cinta .En esta ocasión se selecciono winTZX , ya que parecía más adecuado.

Esta procedimiento permite crear un montón de MP3 desde los diversos archivos TZX que quiera cargar (puede buscar algo de inspiración de esta lista ). Terminando de convertirlos uno por uno, puede que no tenga mucho éxito con el modo por lotes de la utilidad winTZX.:lo ideal sería un enfoque más automatizado para poner hacia fuera MP3s de archivos TZX, pero esto es suficiente para probar el concepto, por lo menos

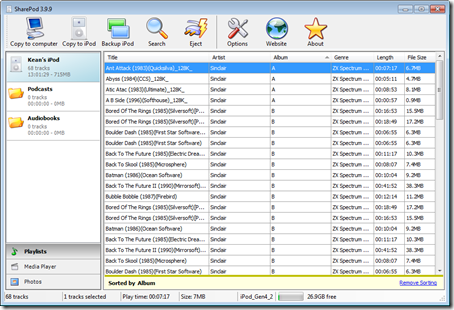

Una vez tenga los MP3, hay que encontrar una manera de conseguir que a través de un iPod se pueda transferir al Spectrum así que puede usarse una herramienta llamada SharePod , que permite manipular el contenido del dispositivo más manualmente.

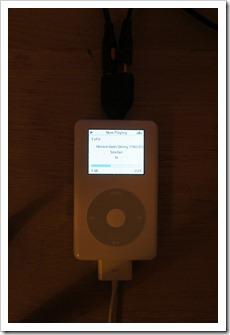

Entonces ya es un “simple” cuestión de conectar el iPod al ZX Spectrum a través de un cable de audio y reproducir el archivo seleccionado al ejecutar el LOAD “” comando. El hablar de “simple”, es porque que hay que usar algunos trucos para conseguir que funcione bien:

Utilizar un divisor de audio para enviar el audio a través de un equipo de música – en realidad no es lo mismo si no puede escuchar a los datos que se cargan.
Cambiado la configuración a “pequeños altavoces” en el iPod ecualizador, para reducir los graves . Otras opciones, como “para audiolibros” también podrían haber hecho el truco, aquí.
A medida que el iPod no tiene una configuración de equilibrio, tirar de la clavija de audio ligeramente desde el divisor con el fin de obtener la salida a mono. Este era endiabladamente difícil de hacerlo bien: demasiado poco o demasiado lejos y la señal no sería detectado.
