Sencilla alarma basada en un foco con detector de proximidad

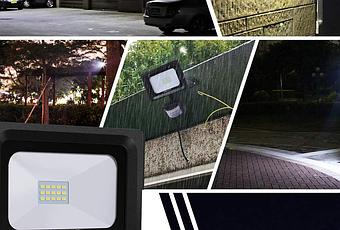

Hoy en día hay soluciones muy económicas debido a su gran escala comercial que son susceptibles de ser mejoradas para complementar con notoriedad sus prestaciones y !sin coste alguno!.En el ejemplo de hoy actualizado a un modelo mas moderno del fabricante Meikee vamos a ver como de hecho una modesta lámpara con sensor de movimiento para uso en exteriores ideal (almacén, garaje, clóset, etc ...,con un bajo consumo de sólo 10 vatios ( aunque existen de muchas potencias más elevadas ) ,y 900 lúmenes de luz garantizados puede usarse además de su cometido principal de encenderse cuando el sensor detecta movimiento en el exterior , que también envíe una alarma hacia el interior, para que tengamos constancia si no nos hemos percatados por la activación de la luminaria de que puede que haya personas , animales o cosas merodeando por el exterior .

En esta simple modificación pues mantendremos el diseño moderno y compacto de la luminaria , ya que vamos a hacer una sencilla modificación que apenas ocupa más espacio ( únicamente necesitaremos añadir una regleta ) y que además no inhabilita su protección impermeable (IP66), una característica fundamental para aquellos que desean montar esta luminaria en el exterior.

Respecto al interior de la luminaria , esta se aleja de las convencionales halógenas al i ncorporar uno de los últimos 30 chips súper brillantes de LED que reemplazan a los anteriores, ofreciendo una iluminación más brillante (900 LM, blanco frío de 6000 Kelvin ) , con un gran ahorro en la factura de la luz y una gran durabilidad (los LED tienen una vida media de 50000 horas).

El foco del fabricante Meikee integra un sensor PIR y la electronica necesaria para activar la luminaria , la cual por cierto v a integrada en el propio receptor del PIR( es decir en la cajita mas pequeña que alberga el propio sensor)

En este modelo , se puede ajustar la iluminación utilizando los 3 botones de configuración de la parte de atrás del propio modulo del PIR

Los ajuste son los siguientes:

• HORA ;sirve para establecer la duración de la iluminación (6-360 s);
• SENS; sirve para ajustar el rango de detección (1-12m);
• LUX :ajuste la foto-sensibilidad (día y noche)

Aparte de ajustar el valor SENS a la distancia que precisemos , un ajuste especialmente interesante es el ajuste LUX pues no puede permitir que el foco ( y por tanto la alarma ) no se active de día ,pudiéndose accionar automáticamente solo de noche , que es cuando la mayoría de las ocasiones los dueños de lo ajeno merodean por los exteriores de los inmuebles

Con la doble función de iluminación sorpresiva ( que el producto ya lo contempla ) y la alarma sonora ( que vamos añadir tanto interior como exterior ) la idea que se busca con esta mejora es una detección anticipada que localizar los intentos de intrusión y antes de que el intruso haya conseguido entrar : así, decidimos antes a los intrusos y, ademas tenemos un señal audible de que ha sucedido , señal que por cierto podemos contemplar con otros sistemas como cámaras, alarmas remotas , etc.

Bien veamos la mejora d e este foco con sensor que podemos comprar por unos 15€

La idea de este post es mejorar un asequible foco del fabricante Meikee para poder usarlo para activar otras cargas ( no solo la de la propia luminaria) , para lo cual tendremos que abrirlo con cuidad para capturar la señal de salida y devolverlo al exterior . Desgraciadamente manipulaciones del producto nos hará perdera la garantia , pero por el precio que tiene creemos merece la pena puesto que nos puede ser muy útil desde el interior saber si se ha activado el foco o por ejemplo para enviar a una central de alarma

Hackeando el foco

Antes de desmontar el foco, probaremos el foco dado que cualquier cambio de esta en su configuración nos hará perder la garantía, asi que es nuestra última oportunidad para probar de que funciona perfectamente este.

Una vez comprobado su funcionamiento , si estamos decididos a mejorar el foco, desmontamos los 4 tornillos de la parte posterior ( puede que esten bastante duros para asegurar la estanqueidad).

Ahora quitaremos los dos tornillos del reflector , sacaremos con cuidado el cristal protector y luego accederemos a la electronica , con mucho cuidado de no tocar los leds SMD

En otros modelos haay dos bloques , diferentes : el chip compuesto por leds SMD ( en el centro ) y el convertidor ac/dc para este ( a la derecha), pero en este modelo del fabricante Meikee van integrados la matriz de leds y el propio convertidor en una unica placa alimentandose todo el conjunto con la tension de la red de ca

En la imagen se observan claramente tres conexiones que van al módulo PIR :

• Cable marrón; uno de los polos de la red para dar alimentación permanente al módulo PIR
• Cable azul : otro de los polos de la red para dar alimentación permanente al módulo PIR
• Cable rojo ; el cable de detección del PIR que permite alimentar a la placa

Hemos visto que n uestro objetivo es cable rojo de salida del módulo de PIR que permite alimentar a la placa leds de la luminaria que nos permite obtener la salida del relé interno del modulo PIR ,así que intentaremos capturar este hilo para lo cual descubriremos el protector plástico del empalme

Es muy poco ortodoxo , pero como no queremos que el módulo pierda la estanqueidad , y normalmente para luces exteriores las instalación no suelen contar con este tipo de cableado, utilizaremos el cable amarillo de masa del cable de salida pus más adelante si nos interesase podriamos exteriormente fijarle un tornillo al chasis y volverlo a conectar

Ahora solo nos queda usar una ficha de empalme o bien directamente retorcer ambos cables (es decir el cable amarillo de la manguera exterior con el cable rojo procedente de la salida del modulo PIR h)

Ahora ya cerraremos con cuidado la luminaria : primero el reflector y luego la junta de estanqueidad , el cristal y finalmente la tapa . Ahora ya podemos conectar la c. a. al extremo de la manguera del foco , pero con la importante diferencia que e n el cable amarillo ya no conectaremos la masa sino por ejemplo un zumbador o un testigo que alojaremos en el interior de la vivienda para tener constancia visual o sonora de que el foco luz se ha encendido por movimiento de objetos extraños próximos al PIR

Por cierto ,si se pregunta donde conectar el otro extremo del zumbador o luz auxiliar este irá conectado al cable marrón de la manguera .Asimismo , como se puede apreciar ,se complementa con un interruptor para anular el zumbador en caso de que sea demasiado molesto .

Tambien se recomienda usar otro interruptor a la entrada de ca si este va estar conectado permanentemente a la red de ca, aunque podemos prescindir de este con el ajuste de noche pues podemos permitir que solo se active por la noche.

Hay muchas opciones de uso para esta salida de CA , el cual por cierto no debemos cargar con mucha potencia pues corremos el riesgo de estropear los contactos del relé interno del modulo PIR

Algunos ejemplos de lo que podemos hacer con esta salida "extra";

• Un relé de potencia con bobinado de 220v de CA para conectar cargas mayores
• Un segundo relé de 220V pero para utilizar los contactos para alarmas
• Un zumbador de 220V ( los hay por 2€ en Amazon)
• Un timbre convencional
• etc

Bueno ,como hemos visto quizás sean una idea un tanto atrevida , que no todo el mundo esté dispuesto a realizar, pero desde luego !la posibilidad está ahí ! y eso sin casi ningún coste adicional !¿se le ocurre alguna mejora adicional ? si es así no dude en compartirla con toda la comunidad ..!!GRACIAS!!
