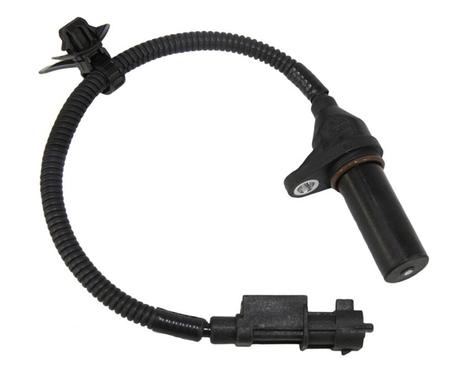

Sensor inductivo de revoluciones

Los sensores magnéticos basan su funcionamiento en la inducción magnética. Se conoce como tal al fenómeno que origina una fuerza electromotriz cuando se expone un conductor eléctrico a un campo magnético variable o cuando se desplaza un conductor eléctrico dentro de un campo magnético fijo. De este modo, se genera en el conductor una diferencia de potencial capaz de generar una corriente eléctrica inducida.

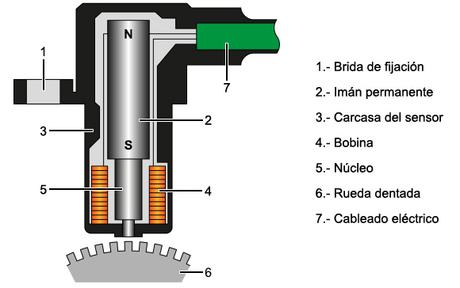

Los Los sensores inductivos son sensores que generan corriente por el principio electromagnético. Este tipo de sensores son utilizados para conocer las revoluciones a las que gira un elemento, siendo habituales tanto en los sistemas de gestión del motor (sensores de árboles de levas y sensores de revoluciones / PMS del motor) como en sistemas de antibloqueo de ruedas ABS (sensor de giro de rueda) principalmente. sensores inductivos están constituidos por los elementos siguientes.

En los sensores inductivos destinados a la gestión de motor, además de conocer las revoluciones a las que gira el árbol de levas o el cigüeñal, es necesario saber el momento en el que el pistón se encuentra en punto muerto superior (PMS). Para conseguirlo, se modifican uno o varios dientes de la corona dentada creando una variación en la señal que la unidad de control es capaz de reconocer y procesar. En el siguiente vídeo os dejamos una explicación sobre las señales que emite el sensor inductivo de revoluciones, información por cortesía de la plataforma de formación
Campuseina.

La comprobación del sensor puede realizarse de dos formas:

* * Cabe destacar que para una correcta A modo de ejemplo y por cortesía de la plataforma de soluciones de averías Estática: son aquellas comprobaciones que se realizan sin que el sensor esté trabajando y se realizan para verificar las condiciones internas del sensor.
Dinámica: son aquellas comprobaciones que se realizan mientras el sensor se encuentra trabajando y se realizan para verificar tanto la correcta alimentación del sensor como para verificar que la señal enviada por el sensor es correcta. Para realizar comprobaciones dinámicas de un sensor inductivo, el elemento sobre el cual se realiza la medición por parte del sensor debe encontrarse en movimiento.

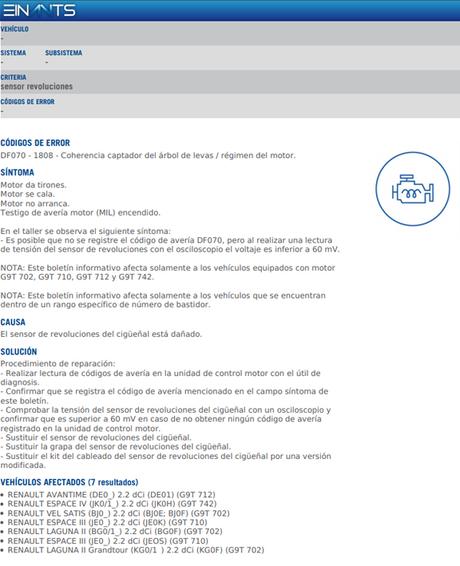

diagnosis y comprobación de un sensor es imperativo consultar los datos de comprobación del sensor proporcionados por el fabricante. Einavts os adjuntamos un ejemplo entre muchos de los que se pueden encontrar en la web.
