Sistemas VRV

Sistemas de climatización del aire de locales, con funcionamiento análogo a la bomba de calor.  A diferencia de la bomba de calor, los sistemas VRV tienen la capacidad de poder variar el caudal de refrigerante aportado a las baterías de evaporación- condensación, controlando así las condiciones de temperatura de los locales a climatizar.

Los sistemas VRV han resultado de la evolución de los sistemas Multi-Split. Son sistemas de bomba térmica reversible que permiten conectar varias unidades interiores con una sola exterior a través de tuberías por donde circula el fluido refrigerante.

Basa su funcionamiento en un motor de un compresor, que variando su frecuencia, suministra más o menos caudal de refrigeración, de forma que cuando trabaja aportando un caudal bajo de refrigerante hacia el evaporador/condensador disminuye la cantidad de calor absorbido / cedido a la sala.

Con este sistema se consigue una independencia climática en cada sala climatizada. Cada unidad interior trabaja de forma independiente, solicitando la cantidad de refrigerante que necesita (una válvula de expansión electrónica dejará pasar la cantidad justa de fluido refrigerante que deberá entrar en la batería).

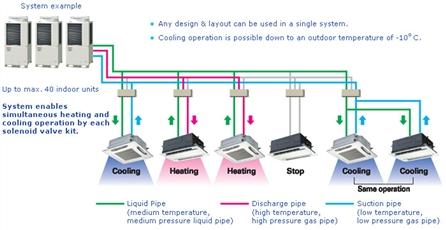

A este sistema obviamente se le puede dotar de recuperación de calor. La evaporación de fluído refrigerante para enfriar un local conlleva la condensación del mismo y la consiguiente cesión de calor a otro medio. Este calor se aprovecha y se lleva hacia otro local donde se necesite calefactar.

El refrigerante en estado gaseoso que proviene de las unidades evaporadoras se llevará hacia las unidades solicitadas de calefacción, produciéndose allí la condensación del gas. Seguidamente el líquido condensado volverá a las unidades evaporadoras.

El inconveniente de estos sistemas es su elevado coste inicial de los aparatos y de la instalación auxiliar. Hay que asegurarse de que la rentabilidad energética obtenida llegue a compensar la inversión necesaria para instalarlos.

Extracto del artículo de Jordi Dosta Parcerisa e Iván Gas Fort (Universidad Politécnica de Catalunya UPC)

Bibliografía

Handbook of air conditioning system design. Carrier Air Conditioning Company.
