Sobrealimentación de dos etapas

La s obrealimentación, también conocida como inducción forzada, consiste en aumentar la entrada de aire en el cilindro, para obtenerlo el motor equipa un compresor en el conducto de admisión, el cual comprime el aire antes de introducirlo, de este modo se logra aumentar la masa de aire admitida en un mismo volumen y por consiguiente la cantidad de combustible. Con ello es posible mejorar el rendimiento y aumentar la potencia manteniendo la cilindrada.

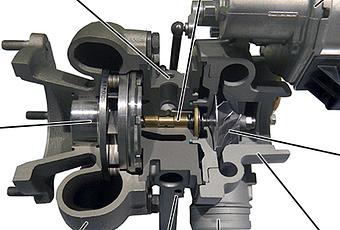

1- Rodamiento de lubricación.
2- Actuador de vacío.
3- Turbina de admisión.
4- Carcasa/caracola de admisión.
5- Salida de aire hacia la admisión.
6- Orificio de engrase.
7- Carcasa/caracola de escape.
8- Turbina de escape.

La utilización de dos turbocompresores de diferente diámetro flexibiliza y aumenta el margen de trabajo de sobrealimentación. Para obtener una elevada presión de sobrealimentación y rápida respuesta a bajo régimen, se recurre a una turbina relativamente pequeña de muy baja inercia y rápida aceleración, que por otra parte sería incapaz de mantener la presión al aumentar el régimen de giro del motor.

En el margen de trabajo superior, la presión de sobrealimentación necesaria se consigue mediante una turbina de mayor tamaño, impulsada sin problemas por la gran cantidad y velocidad de los gases de escape a partir de medio régimen de rotación del motor.

El trabajo de ambas turbinas junto a su descarga se gobierna mediante una válvula "by-pass" y una Wastegate en el escape, una mariposa en el conducto de sobrepresión, en función del régimen de giro, estado de carga, temperatura del motor y la necesidad de sobrealimentación.

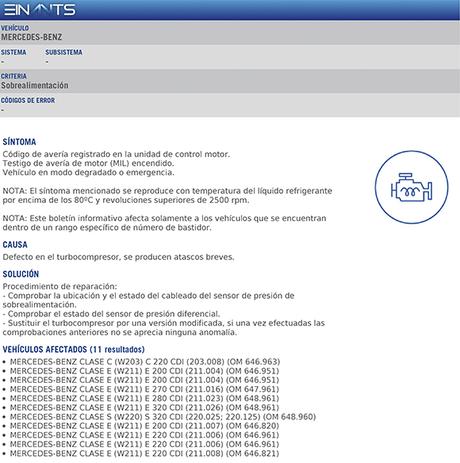

En el siguiente vídeo os dejamos la explicación del funcionamiento de la sobrealimentación de dos etapas, información por cortesía de la plataforma de formación A modo de ejemplo y por cortesía de la plataforma de soluciones de averías Campuseina.

Einavts os adjuntamos un ejemplo entre muchos de los que se pueden encontrar en la web.
