Conocer pequeños trucos o tips para trabajar más rápido con el programa Autocad nos servirá para ser más productivos a la hora de realizar nuestros diseños. En la entrada de hoy vamos a crear un sombreado sin que el contorno del dibujo esté completamente cerrado.
No se puede determinar un contorno cerrado

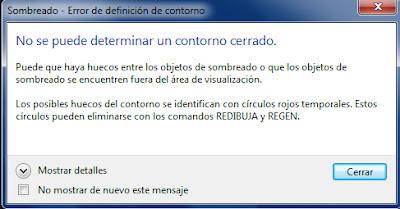

Este es un truco muy sencillo y a la vez muy útil, ya que seguro que alguna vez trabajando con el programa Autocad has querido realizar un sombreado y te ha aparecido la siguiente ventana con el error de definición de contorno:
Como vemos nuestro contorno del dibujo no está bien cerrado por lo consiguiente no podemos llevar a cabo la acción de sombrear.

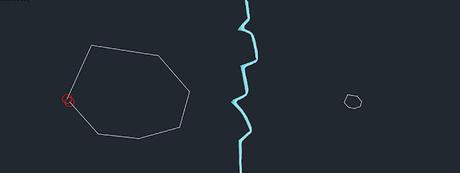

Lo que tenemos que hacer es muy sencillo, con la rueda del ratón alejaremos nuestro dibujo como vemos en la imagen inferior, la imagen de la izquierda vemos el dibujo en pantalla completa y Autocad no nos deja hacer el sombreado y a la derecha vemos nuestro dibujo más pequeño y ahora el programa nos dejará realizar el sombreado.

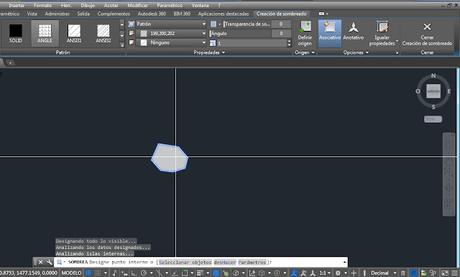

Activamos el comando SOMBREAR o SB y pinchamos en el contorno abierto a sombrar. (Para activar este comando tan solo escribimos en la barra de comando SB y pulsamos INTRO, a continuación pinchamos con el ratón dentro del contorno a sombrear.
Como vemos ahora el programa Autocad si que ha realizado el sombreado en el dibujo incluso con el contorno sin cerrar o abierto.
Como has podido comprobar con esta simple acción hemos conseguido sombrear sin tener que revisar el contorno y buscar dónde no están unidas las líneas.
Si te ha parecido interesante esta entrada puedes compartir en redes sociales y para cualquier duda o aclaración puedes dejar un comentario más abajo.
