Utilizar un PC como osciloscopio

 Un osciloscopio es un instrumento de prueba electrónico que permite la proyección de señales de tensión que se mostrarán y se registran en este. Gracias a un circuito específico en el osciloscopio se repiten señales de movimiento de izquierda a derecha de forma que se pueden crear formas de onda no repetidos.Los osciloscopios se utilizan comúnmente para observar la forma exacta de onda de una señal eléctrica. Además de amplitud de la señal, osciloscopios pueden mostrar una distorsión de tiempo entre dos eventos (tales como el ancho de pulso, período o tiempo de subida) y tiempo relativo de dos señales relacionados. Hoy en día, los  osciloscopios utilizan  pantalla LCD a color, mostrando muchos mejores gráficos   que los tradicionales   añadiendo ademas funciones muy diversas  que los hacen muy versátiles .

Desgraciadamente los osciloscopios modernos son instrumentos profesionales de precisión  todavía de alto coste  de modo que el aficionado se ve obligado  a  utilizar soluciones económicas basadas en ordenadores con circuitos especificas o  soluciones  basadas en el convertidor A/D presente en la tarjeta de sonido de cualquier PC

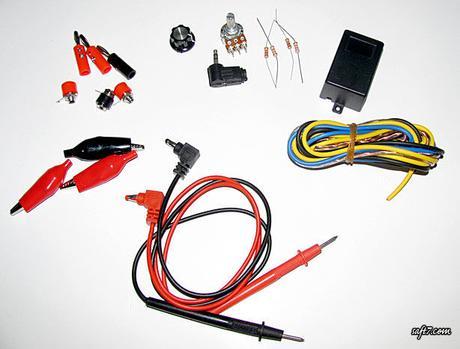

 Una propuesta muy interesante podría ser utilizar una tarjeta dongle   de sonido usb  y por ingeneria inversa  modificarla para  convertirla en osciloscopio   como vimos  en este blog Otra opción aún mas sencilla es simplemente usar un red atenuadora directamente con la entrada de de audio de nuestra tarjeta de sonido Estos son los pasos  para crear nuestro osciloscopio “casero”: Paso 1: Haga su propio osciloscopio  usando su ordenador Portátil.   Se necesitan estos componentes simples y bastante baratos

Los componentes necesarios:
• Dos 22K ohmios Resistencias
• Dos 82K ohmios Resistencias
• Una 50K Lineal Potenciómetro + Sintonía Knob
• Un metro cable estéreo Escudo
• Un estéreo de 3,5 mm Jack
• Terminal Tester

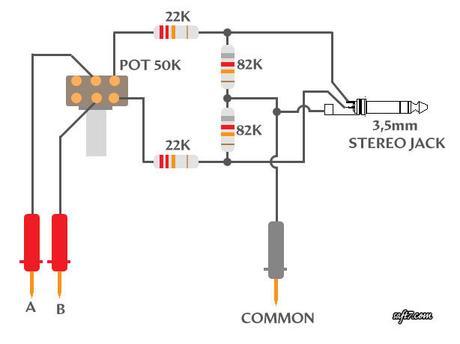

Paso 2: Esquema electrónico

Observaciones:
• La resistencia de  22K  sirve como límite de seguridad de tensión en la tarjeta de sonido del ordenador portátil.
• El potenciómetro sirve como resistencia de tensión de entrada. Si el voltaje está por encima de 5 voltios, ajustar el potenciómetro necesariamente para evitar que la tarjeta de sonido de ser dañado por una entrada excesiva de tensión.
• Cable de audio: usar cable apantallado para evitar la inducción alrededor del cable. • Conecte el estéreo Jack en LINE-IN / MIC

Paso 3: Aplicaciones

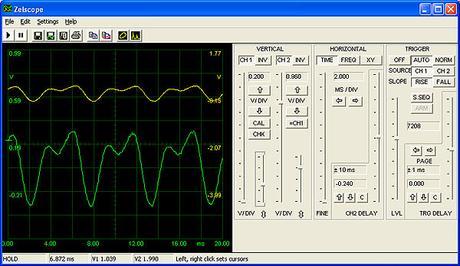

Una  de  las  mucha  aplicaciones  que intentan emular un osciloscopio en nuestro pc es  ZELSCOPE, descarga gratuita en www.zelscope.com .Esta aplicación es de prueba de 14 días, podría ser comprado a un precio no mayor de (US $ 9.95).Con esta aplicación se puede ver pruebas de señal de tensión, entre otras señales de cargador de teléfono móvil, cargador portátil, batería, etc mostrando la señal de tensión de cerca a la perfección y sin ruido.Zelscope cuenta asimismo con un analizador de espectro, y puede exportar los datos en formato WAV, texto o capturas de pantalla.Zelscope es ideal para comprobar equipos de audio y realizar experimentos de electrónica. A la vez, es una excelente herramienta educativa.Zelscope soporta los siguientes formatosWAV, BMP, EMF, TXT, Una peculiariad es  que representa en dos trazas las señales de la tarjeta de sonido (música, voz, otros sonidos o señales de otros dispositivos).
Se puede descargar tambien desde n softonic

Existen también programas gratuitos  mas antiguos que constituyen todo un clásico dentro de este tipo de apps

• BIP Oscilloscope 3.0 : pequeño programa gratuito  muy ligero que puede funcionar con cualquier ordenador  sin importar demasiado los años  que tenga

BIP Oscilloscope 3.0: bip_scope.zip (150 K).

Ejecútelo. Su micrófono estará conectado a la entrada Mic. Pulse sobre el triángulo verde. Hable delante del micrófono y verás su señal.

Mediante VOLT/DIV puedes cambiar la amplitud de la señal visible. Esto significa Voltios por división, es decir, si lo ponemos a 0,2, cada cuadradito tendrá una altura de 0,2 V.

Mediante TIME/DIV graduamos la base de tiempo, la frecuencia visible.
Si lo graduamos a 2 ms y una señal periódica se desarrolla en 6 cuadritos horizontales, significa que la señal tiene un Período de 12 ms. Haciendo el inverso 1 / 0.012 = 83,3 Hz obtenemos que la señal tiene 83,3 Hz de frecuencia.

• Otro osciloscopio para PC. Oscilloscope 2.51 :Muy bueno. Tiene para dos canales. 20 KHz.

Oscilloscope 2.51 : osc251.zip (89 K).

NOTAS:
1. Este osciloscopio se podría utilizar para una tensión máxima de entrada de 5 voltios.
2. Este osciloscopio tiene un rango de frecuencia de: 20 Hz a 20 kHz (que cumpla con la capacidad de la tarjeta de sonido).
3. El valor de 22K Resistor podría ser aumentada hasta 820K Ohm para el uso de osciloscopio con una entrada de por encima de 5 voltios.
4. El valor del potenciómetro podría ser aumentada hasta 100K lineal, para el uso de osciloscopio con una entrada de por encima de 5 voltios.
5. Para la seguridad de su ordenador portátil, puede utilizar Tarjeta de sonido USB barato (menos de $ 5).

Este post ha sido publicado originalmente en saft7.com en idioma indonesio.
