Voltímetro de 5v. - Básico (Pilas AA - AAA - C - D)

Descripción

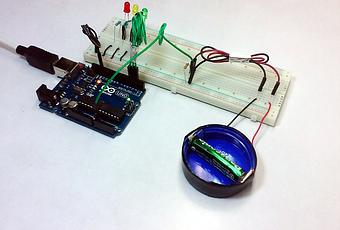

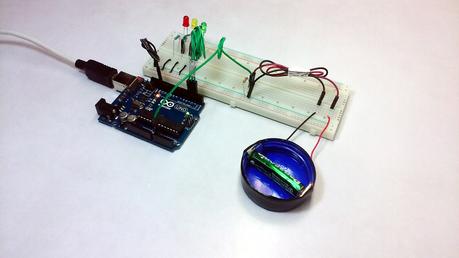

En este laboratorio crearemos un voltímetro con un rango de 0 a 5v. Dividiremos la capacidad de la pila en alta, media y baja, encenderemos los leds correspondientes a cada capacidad. Construiremos una adaptador para para pilas que nos ayudará al momento de hacer las mediciones.

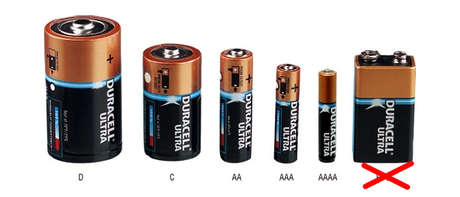

Debemos de tener mucho cuidado con el tipo de pila y de batería que vamos a medir. Es muy peligroso suministrar más de 5V a los pines analógicos de Arduino. Si lo que queremos es medir pilas, lo más típico, solo podremos hacerlo con pilas AA, AAA, C y D. Son las que se utilizan en los mandos de la televisión, en juguetes e incluso para alimentar Arduino.
Voltímetro de 5v. - Básico (Pilas AA - AAA - C - D)

Hay que tener mucho cuidado con la pila de 9V, las cuadradas. Estas pilas superan ampliamente el límite de 5V. También debemos de llevar cuidado con las baterías ya que dependerá del voltaje que suministren. Comprueba antes de conectar que realmente es menor o igual que 5V.
¿Qué es un voltímetro?
Se llama voltímetro al dispositivo que permite realizar la medición de la diferencia de potencial o tensión que existe entre dos puntos pertenecientes a un circuito eléctrico. El voltímetro, por lo tanto, revela el voltaje (la cantidad de voltios).
Materiales

Arduino UNO o cualquier placa de Arduino
Cable de alimentación a 5v.
Protoboard donde conectaremos los componentes
Cables para la conexión entre los componentes y la placa
3 resistencias de 220 Ω
1 resistencia de 10 kΩ
1 LED rojo de 5 mm
1 LED amarillo de 5 mm
1 LED verde de 5 mm
Para el adaptador de pila AAA: Tapa de botellón, cables, recorte de aluminio y cinta aislante.
Pilas con diferentes carga de voltaje.

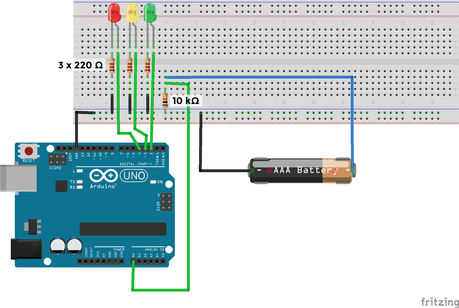

Esquema
