Alcoholimetro hecho en casa

Una gran cantidad de accidentes ocurren todos los días debido a conducir borracho. En esta ocasión traigo una ayuda que encontré en Internet para saber qué grado de alcohol tenemos en nuestro organismo Se trata de un circuito muy útil para probar si un conductor está ebrio o no. El circuito es fácil de usar, de bajo costo e indica los diversos niveles de consumo de alcohol a través de LEDs.

LISTADO DE PIEZAS

Semi conductores

• IC1...LM3914
• Leds ...LED1 A LED 10 DIFERENTES COLORES O DEL MISMO

Resistencias (Todas las resistencias son a 1/4 watts +_ 5% carbón)

• R1...500 homs
• R2... 2.7kilo homs
• R3... 3.9 kilo homs
• VR1... preset 20 kilo homs

Miscelaneos

• CON1... conector de terminales de 2 pins
• S1... switch
• Sensor1 ... MQ3

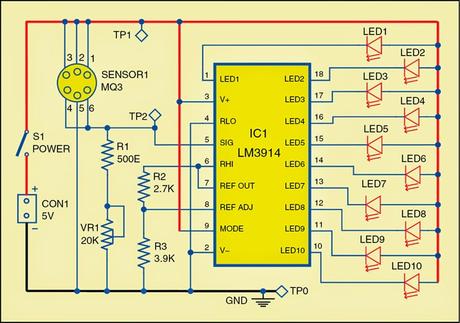

Diagrama del circuito electrónico

FUNCIONAMIENTO:

El circuito del medidor de nivel de alcohol. MQ3 sensor de alcohol se utiliza aquí para detectar la concentración de los vapores de alcohol.
Los pines 2 y 5 de MQ3 están conectados a la fuente de alimentación de 5V y el suelo, respectivamente, como se muestra en el circuito. Estos pines son en realidad los pasadores de calentamiento de la bobina del sensor. Los pines de entrada 1 y 3 del sensor también están conectados a 5V. Pines 4 y 6 están conectados a la clavija de entrada 5 de LM3914 (IC1).
El número de LEDs brillantes indica el nivel de concentración de alcohol detectada por el sensor. La resistencia R1 y VR1 preestablecido se utilizan para calibrar la tensión de salida del sensor.
Cuando un borracho respira fuera cerca sensor1, los vapores de alcohol entran en contacto con el sensor de MQ3 y sus cambios de resistencia. Esto eleva el nivel de la señal en el pin 5 del IC1 un mayor número de LEDs comienzan a brillar intensamente que los dos que estaban brillando antes.
La construcción en PCB

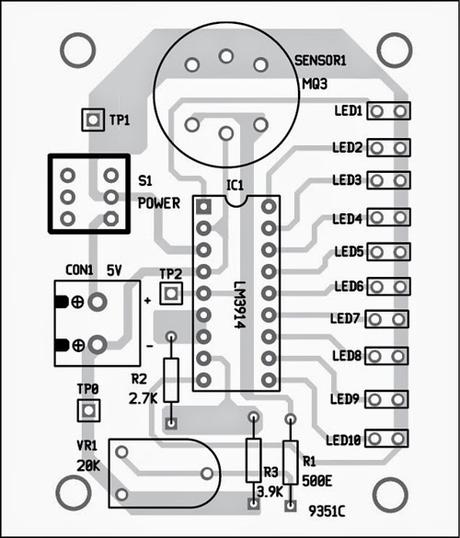

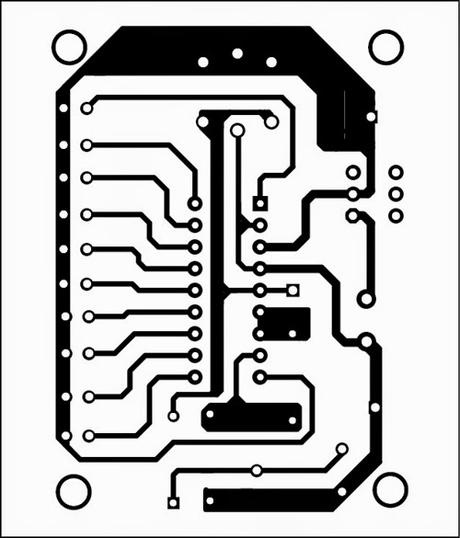

un tamaño real, PCB de un solo lado para el probador de nivel de alcohol se muestra en la Fig. 2 y su disposición de los componentes en la figura. 3. Después de montar el circuito en PCB, encerrarlo en una caja adecuada.

PRUEBA

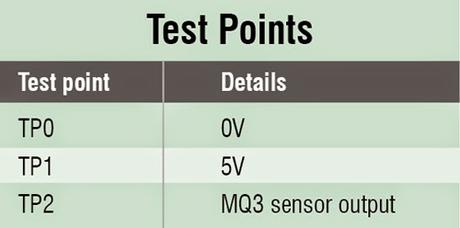

Encienda el circuito y verificar los puntos de prueba mencionados abajo . Antes de utilizar el circuito, variar VR1 hasta LED1 y LED2 se iluminan cuando el sensor está en el entorno normal. Ahora abre el corcho de una botella de alcohol y llevarlo cerca sensor1. Usted notará que LED3, LED4 y LED5 también empiezan a brillar. Como usted trae abierta la boca de la botella de alcohol muy cerca sensor1, todos los LED (LED1 través LED10) comenzará brillante.

No recomendamos que usted realmente consume un poco de alcohol para probar el circuito. El ensayo anterior con una botella de alcohol, o su muestra en un vaso pequeño, debería ser suficiente para la mayoría de propósitos.
