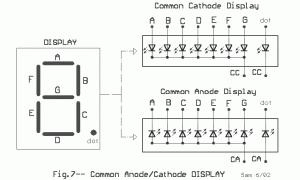

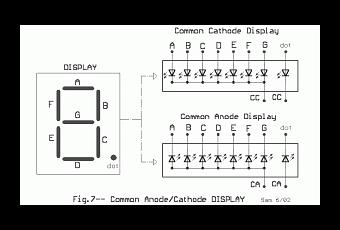

Los conceptos de Ánodo Común y Cátodo Común pueden ser un poco confusos para alguien que esta poco familiarizado con la electrónica (entre los que me incluyo yo), voy a intentar aclararlos un poco.
Los diodos (los leds son un tipo de diodos), conducen la electricidad en una sola dirección. En la otra dirección, detienen el flujo eléctrico salvo que sea tan alto como para dañarlo.
Por lo tanto, para conseguir iluminar un led es necesario aplicar un voltaje positivo (HIGH) al ánodo y conectar el cátodo a tierra, pero si conectas los ánodos a tierra y los cátodos a la corriente para iluminar el led tendrás que aplicar una tensión negativa, es decir, en nuestro caso, un 0 (LOW) lo encendería.

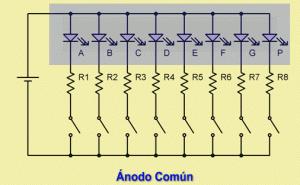

Cuando los ánodos de los leds están conectados a una conexión común que está conectada al potencial positivo se denomina ánodo común. Para encender cada uno por separado aplicamos un potencial negativo por el terminal correspondiente a través de una resistencia.

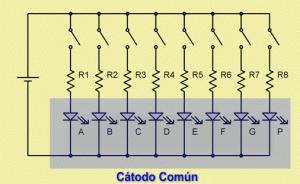

Cuando los cátodos de los leds están conectados a una conexión común que está conectada al potencial negativo se denomina cátodo común. Para encender cada uno por separado aplicamos un potencial positivo por el terminal correspondiente a través de una resistencia.
El sistema que más se suele usar es el ánodo común ya que consume menos.
