BRICOARCADE: Pinball para ipad.
Ya sabéis los que me conocéis de mi anterior blog, que hace años que estoy detrás de construirme un pinball, pero hay dos razones de peso por la que todavía no tenía ninguno en casa. El primero es el tamaño, mi habitación es de tamaño medio pero la recreativa ocupa una parte importante del espacio que junto con el escritorio y estanterías dejan poco lugar a algo de un tamaño tan descomunal como un pinball. El segundo problema es el dinero, si construir una recreativa ya es un desembolso importante un pinball puede ser el doble e incluso el triple de caro y ahora mismo no me lo puedo permitir.
El primer problema lo solucioné hace tiempo, me haría un mini pinball virtual usando un pc y un monitor de unas 15" para las tablas, de tal manera que tendría un pinball de no más de 40/60cm de largo.
Pero el segundo problema seguía vigente pues para mover un pinball se requiere de un pc muy potente y eso es prácticamente el 70% del gasto de la inversión.

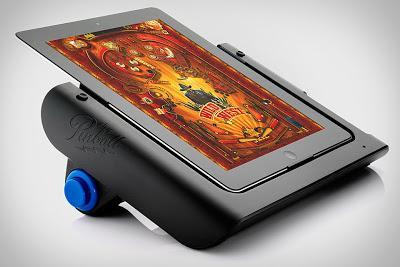

La solución me vino una tarde jugando al Pinball HD en el ipad, ¿por qué no volver a usar el ipad para mis locuras? pero aquí nuevamente el problema, ¿como manejar los flippers con botones? Busque alguna solución por internet pero aunque vi algunos modelos comerciales de pinballs para ipad, ninguno me pareció ni de lejos aceptable.

Esto no me convence en absoluto.

Finalmente hablando con los amigos de Pixelacos en su análisis del pad iPega, vi que sería posible manejar los flippers gracias a la combinación del programa (de pago) blutrol y un mando bluetooth compatible como el que ellos analizaron, así que me puse manos a la obra.

NECESITAREMOS:
Un tablón de madera. Yo compré en Leroy Merlín un tablón de 1200mm. de alto 600mm. de ancho y 10mm. de grosor del tipo DM (densidad media) suficiente para todas las piezas por 7.15€.
Dos botones arcades y un tirador 10€.
Vinilos 20€
Blutrol versión 2.0+ 7.99$
Obviamente tener un ipad
Un mando bluetooth compatible con Blutrol (aconsejo ipega, o wiimote) 20€
Tornillos y cantos 5€.
TOTAL: Por menos de 70€ y un poco de paciencia tienes un pinball en casa.
DISEÑO

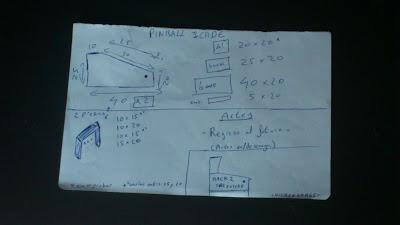

Como ya comentaba por twitter hace unos días, lo primero que hay que hacer antes de nada cuando se empieza un proyecto de estos, es hacer borradores en papel con diseños y medidas.

Así empiezan mis proyectos.

En mi caso he optado por un diseño de pinball clásico y las medidas son 40cm de profundidad, 20cm de ancho y 35cm de alto (sin patas) en la zona del cabezal. Hay quien antes de comenzar con la madera hace un prototipo de cartón, yo no tengo esa manía pero admito que es una buena práctica.
MADERAS Y CORTES
Ya os he hablado en otras entradas sobre los tipos de madera, pero haremos un repaso.
Existen muchos tipos de madera, pero para construir recreativas o pinballs, como es el caso se suele usar principalmente tres tipos:

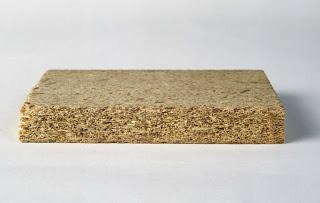

Aglomerado: Es la más barata de todas pero también la que necesita más tratamiento a la hora de la pintura e incluso la colocación de vinilos.

DM: Es por la que he optado para este proyecto, es bastante más suave al tacto que el aglomerado, de las tres es la mejor opción calidad/precio.

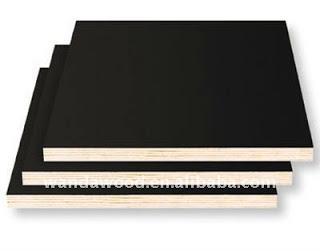

Laminado: Esto no deja de ser madera aglomerada pero laminada en colores, tiene la consistencia del aglomerado y el tacto de la madera DM, además al poder elegir colores te ahorras la pintura, por contra es la más cara de las tres.

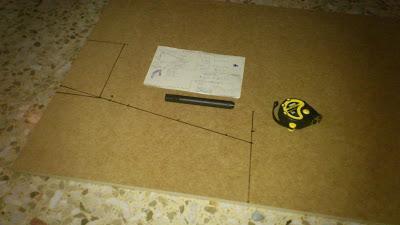

Una vez que tienes la madera en casa marcamos con rotulador la forma para guiarnos en el corte:

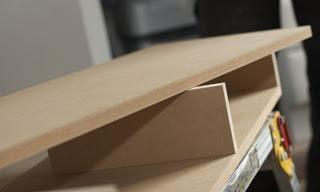

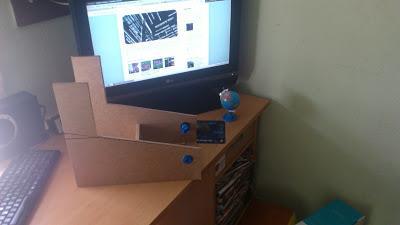

Y con una sierra de calar (recomendado) o con una sierra de mano (menos recomendado) y un poco de paciencia cortamos el lateral y el resto de maderas necesarias.
Para hacer los agujeros de los botones podemos usar una corona o una pala, yo por precio siempre uso pala, sea cual sea la opción que elijas hay que comprarla con un diámetro de 30mm. pues es el tamaño de los botones arcades americanos que son con los que yo trabajo.

PINTURA

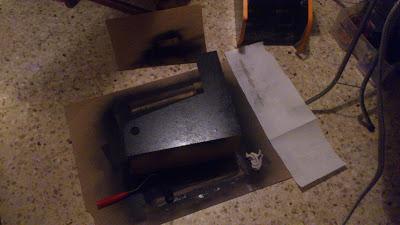

Realmente este paso nos lo podemos saltar pues próximamente colocaremos los vinilos y no se verá el color de la madera, pero yo siempre tengo la manía de pintarlo aunque después coloque los vinilos.

Para pintar la madera debe estar limpia y seca. A la hora de elegir el tipo de pintura cada cual debe optar según sus posibilidades y gustos por el color. Sin embargo yo recomendaría pintura mate, pues si usamos brillo resalta más cualquier imperfección que pueda tener la madera, mientras el mate la disimula.
BLUTROL
Es imprescindible para nuestro objetivo disponer de este programa que tiene un coste de 7.99$, un precio minúsculo para la cantidad de uso que se le va a dar, su configuración es muy sencilla:
1) Abrimos primero el juego y hacemos una captura.
2) Ejecutamos Blutrol y en la parte superior derecha pulsamos en añadir juego, seleccionamos el que queramos de la lista, en nuestro caso pinball arcade (o pinball HD)
4) Seleccionamos si vamos a jugar en horizontal o vertical.
5) Seleccionamos la captura de pantalla.
6) Seleccionamos el tipo de mando a usar y lo sincronizamos.
7) Pulsamos en la parte inferior en el icono control y arrastramos los botones a la posición deseada en la captura de pantalla para que se asignen, guardamos y listo.
De todos modos aquí os dejo un vídeo de youtube por si preferís algo más visual para entender su funcionamiento, aunque insisto en que es muy intuitivo.

HACK AL CONTROL
Esto puede ser la parte que eche para atrás a más de uno, pero si le quitamos miedo al soldador realmente es una tarea muy sencilla. En nuestro caso y con la experiencia que tenemos con los icade hemos optado nuevamente por el wiimote como control a hackear, pues es barato y le tenemos tomada la medida.

Aunque esto ya lo hemos explicado volvemos a poner la foto con los puntos de soldadura en el pcb del wiimote. En esta ocasión es aún más fácil pues solo tenemos que soldar tres botones en lugar de ocho, dos para los flippers y uno para al tirador, aconsejo usar los botones 1,2 y A.
Y de momento esto es todo lo que he hecho hoy, en unos días me tienen que llegar los vinilos, y terminaré de ponerle las maderas que faltan y los cantos, así que debería quedar terminado la próxima semana, aunque con lo que llevamos hecho hoy y como podéis comprobar en el vídeo el mueble ya esta funcionando: Espero que os guste de momento, hasta la próxima semana que os lo enseñaré terminado.
-ACTUALIZADO -

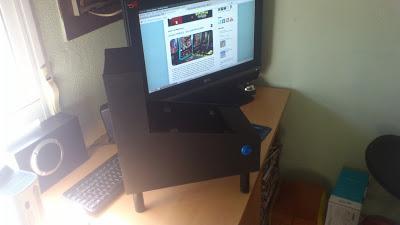

Ayer dejé el pinball en este estado, como veis sólo me falta colocarle los vinilos del lateral y de la zona superior y arreglar alguna cosita, eso lo enseñaré la próxima semana, de momento el estado actual es el siguiente:

Así que teniendo en cuenta que el wiimote ya estaba soldado y el pinball funcionaba, lo único que quedaba era que me llegaran los vinilos, y después de una espera de tres semanas llegaron.
Las artes era lo que más claro tenía, debían ser de Regreso al futuro y las elegidas fueron...
Para el cabezal he usado esta:

Regreso al futuro 3

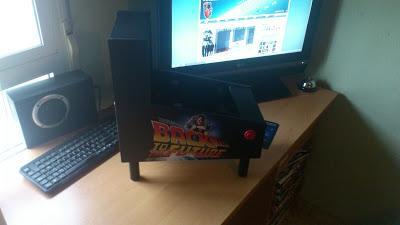

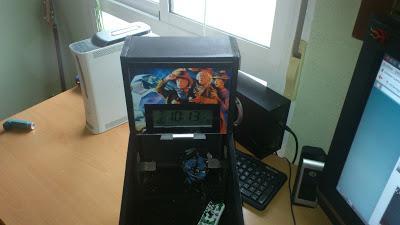

Aquí la tenéis colocada en el pinball:

Como se puede apreciar en la imagen como "segundo monitor" he puesto un reloj despertador, así que podemos bautizar el invento como Mr. Pinball & Watch.
Las artes de los laterales que elegí eran estas:
